Основные подключения, Подключение к digital out – Инструкция по эксплуатации Panasonic SC-BT100 EE-K
Страница 8
8
RQT9180
ШАГ
2

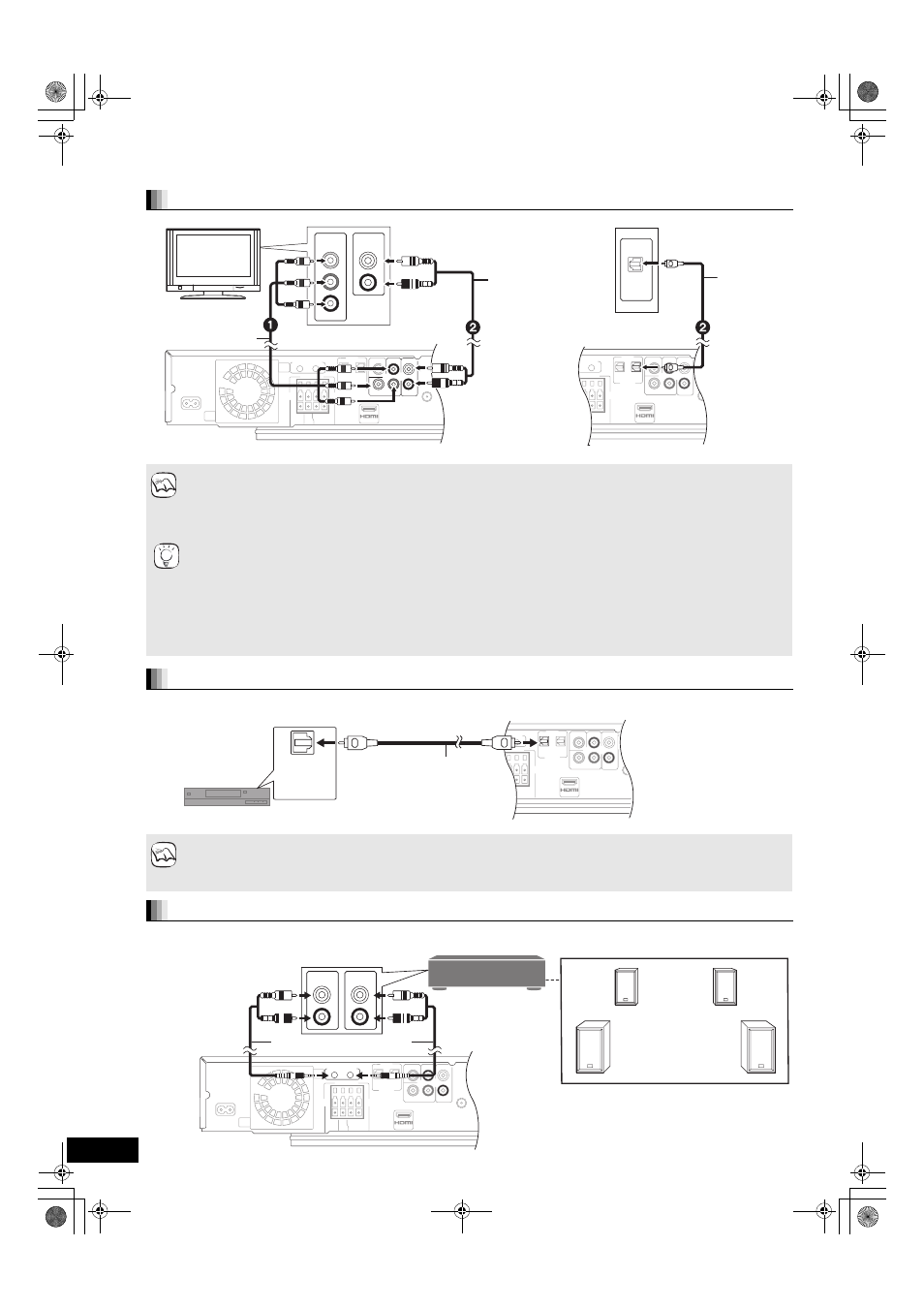

Основные подключения
PCM (2ch) сигнал выходит из терминала OPTICAL OUT.
Вы можете наслаждаться 5.1ch или 7.1ch объемным звуком при подключении к усилителю с помощью аудиокабеля через терминалы
SURROUND и SURROUND BACK.
Подключение к телевизору с помощью компонентного видеокабеля
≥Подключите терминалы одинакового цвета.
≥Разрешение выходного видеосигнала ограничивается “576p/480p” , когда данные дисков DVD-Video, DivX и BD-Video,
записанные с частотой 50 кадров в секунду, выводятся из терминалов COMPONENT VIDEO OUT.
§
Эти аудиоподключения дадут вам возможность воспроизвести аудио со своего телевизора через систему домашнего
кинотеатра (> 19).
Если у вас обычный телевизор (CRT: электронно-лучевая трубка)
≥Прогрессивный вывод данных может вызвать мерцание, даже если телевизор является совместимым с прогрессивным
видео. Выключите “Progressive” при наличии таких явлений. Это же относится к многосистемным телевизорам,
работающим в режиме PAL (> 33, “Progressive”).
Для наслаждения видео высокой четкости/прогрессивным видео
≥Подключитесь к телевизору, который поддерживает 576p/480p или выше.
≥Установите “Component Resolution” на “576p/480p” , “720p” или “1080i” . (> 36)
≥Установите “HDMI Video Mode” на “Off” . (> 36) В противном случае видео выводится как 576i/480i.
Подключение к DIGITAL OUT
Перед покупкой цифрового оптического аудиокабеля проверьте форму терминалов, к которым будет проводиться
подключение.
Подключение к усилителю через терминалы SURROUND и SURROUND BACK
COMPONENT VIDEO OUT
Y
L
R
AUX
P
B
P
R
OPTICAL
DIGITAL
OUT
IN(TV)
OPTICAL
OUT
L
R
AUDIO OUT
COMPONENT
VIDEO IN
Y
P
R
P
B
Главное устройство
Компонентный
видеокабель (не
входит в комплект
поставки)
Телевизор
Аудиокабель
§
(не входит в комплект
поставки)
≥Цифровой
оптический
аудиокабель может
использоваться при
подсоединении к
телевизорам с
терминалами
оптического
выхода
(> справа).
Цифровой
оптический
аудиокабель
§
(не входит в
комплект
поставки)
ПРИМЕЧАНИЯ
СОВЕТЫ
OPTICAL
DIGITAL
OUT
IN(TV)
OPTICAL
IN
Цифровой оптический
аудиокабель (не входит в
комплект поставки)
Во время подключения не
сгибайте его чрезмерно.
Главное устройство
Другое
оборудование
(не входит в
комплект поставки)
ПРИМЕЧАНИЯ
SURROUND
SURROUND
BACK
OUT
L
R
SURROUND
BACK
L
R
SURROUND
Усилитель с терминалом
audio in для 5.1ch/7.1ch
Главное устройство
Усилитель (не входит
в комплект поставки)
Динамики объемного звука
задних каналов (не входят
в комплект поставки)
Аудиокабель (не входит в
комплект поставки)
Динамики объемного
звука (не входят в
комплект поставки)
напр., 7.1ch
Для пользователей SH-FX67
≥“[W2S]” или “[W4S]” мигают, если система
беспроводной связи не используется. В этом
случае отсоедините передатчик цифровых
данных от главного устройства.
