6
RQT9180
ШАГ
2
Основные подключения
Подготовка
∫ Прикрепите этикетки акустического кабеля, чтобы
упростить операцию подсоединения.
≥Не помещайте устройство на усилители или аппаратуру, которые могут нагреваться. Высокая температура может повредить
устройство.
≥Перед подключением выключите всю аппаратуру и ознакомьтесь с соответствующей инструкцией по эксплуатации.

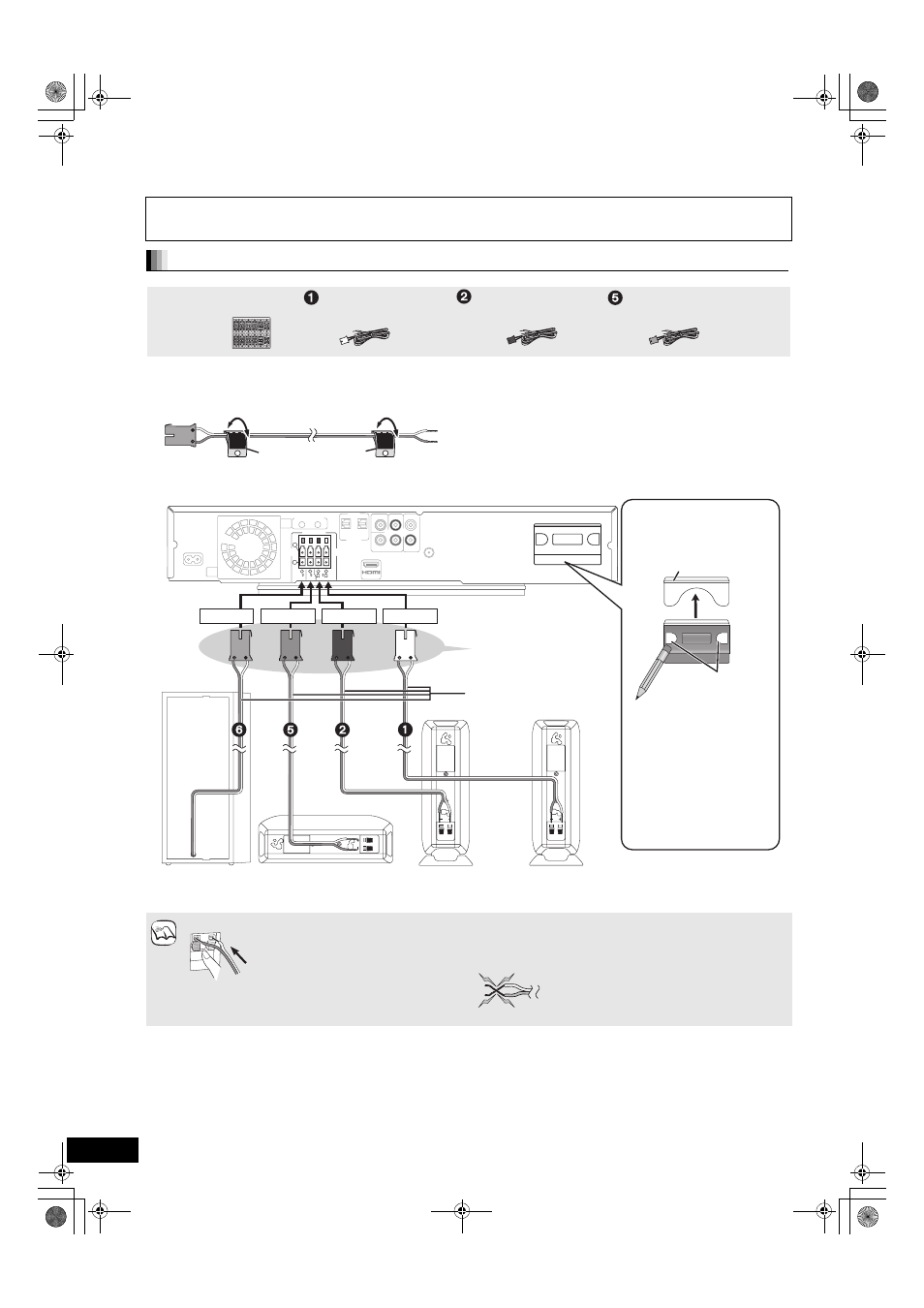

Подсоединение кабелей динамика
Кабель динамика для
центрального динамика
(Зеленый) Кабель динамика для
переднего динамика
(R-правого) (Красный) Кабель динамика для
переднего динамика
(L-левого) (Белый) Набор этикеток для
кабеля динамика
5
CENTER
5
CENTER
напр., центральный динамик
Этикетка акустического
кабеля
(входит в комплект поставки)
≥Вставьте полностью провода. ≥Следите, чтобы не перекрестить (короткое замыкание) или
не поменять направление полюсов проводов динамиков,
поскольку такие действия могут привести к поломке
динамиков.
SPEAKERS
+
-
R L 6 6 CENTER 6 SUBWOOFER FRONT
6 5 2 1
TRANSMITTER
DIGITAL PUSH PUSH
Front
Center
Front
TRANSMITTER
DIGITAL PUSH PUSH
PUSH PUSH
Подключитесь к
терминалам того же
самого цвета.
Белый Красный Зеленый Пурпурный
Главное устройство
Сабвуфер Центральный динамик Передний динамик
(L-левый)
Кабели динамиков
(входят в комплект поставки)
Крышка цифрового
передатчика
Вы можете
использовать тупой
конец пишущего
инструмента для
проталкивания, пока
крышка не выйдет
наружу.
≥Снимите крышку цифрового
передатчика, прежде чем
устанавливать любой из
поставляемых по запросу
аксессуаров беспроводной
связи Panasonic.
≥Установите крышку на место,
когда цифровой передатчик
не используется.
[При использовании
поставляемого по запросу
аксессуара беспроводной
связи: SH-FX67(> 4)]
Передний динамик
(R-правый)
ПРИМЕЧАНИЯ
Протолкните!
i: Белый
j: Синий
Нельзя
6
