6
RQT9180
КРОК
2
Основнi пiдключення
Підготовка
∫ Прикріпить наліпки до акустичного кабелю для
полегшення під’єднання.
≥Не розміщуйте пристрій на підсилювачах або обладнанні, що може нагріватися. Висока температура може пошкодити пристрiй.
≥Перед підключенням вимкніть всю апаратуру і ознайомтеся з відповідною інструкцією з експлуатації.

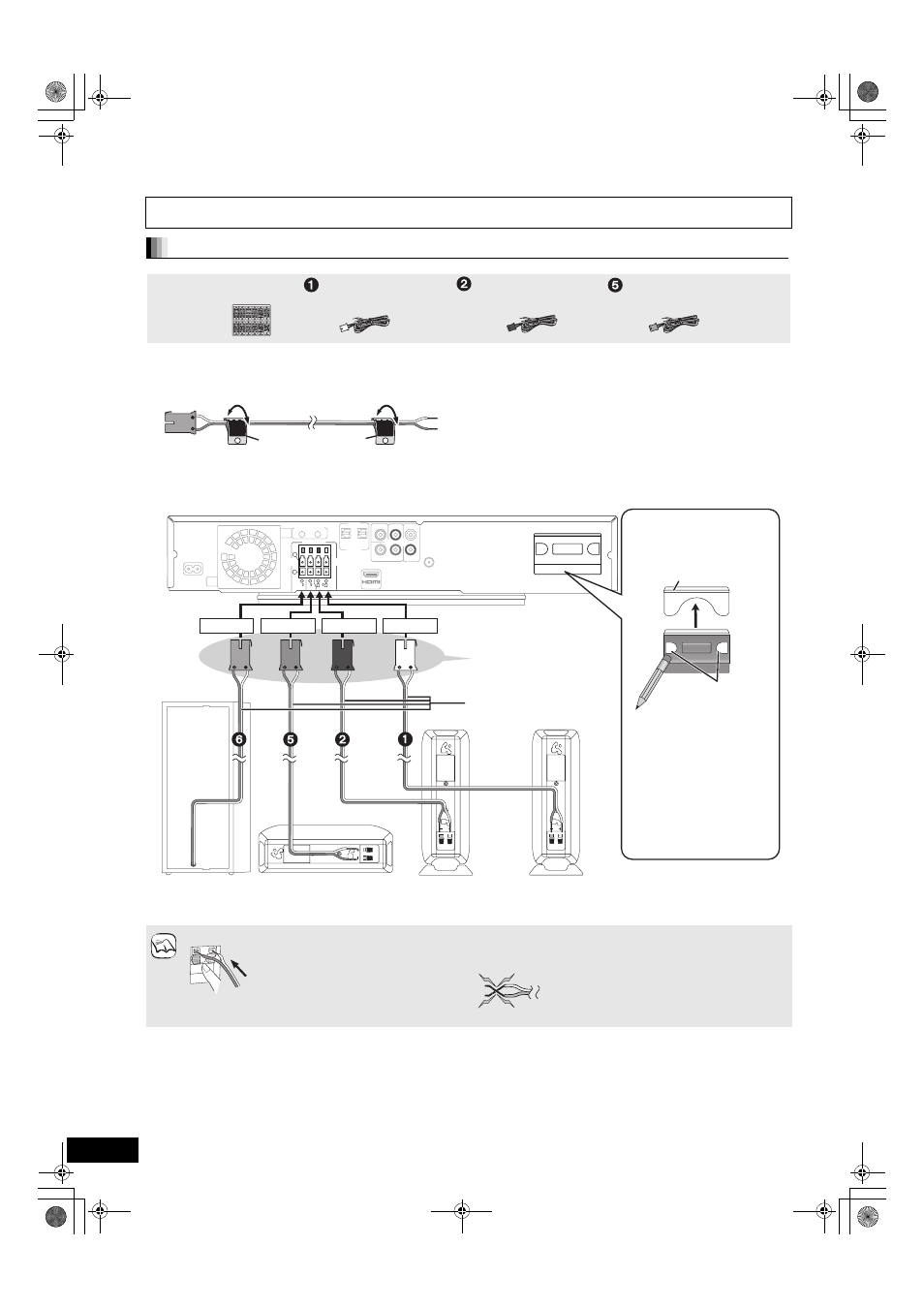

Під’єднання кабелів динамиків
Кабель динамiка для
центрального динамiка
(Зелений) Кабель динамiка для
переднього динамiка
(R-правого) (Червоний) Кабель динамiка для
переднього динамiка
(L-лiвого) (Червоний) Комплект наліпок для
кабелів динамиків
5
CENTER
5
CENTER
Напр., центральний динамiк
Налiпка акустичного
кабелю
(входить до комплекту
постачання)
≥Повністю вставте проводи. ≥Будьте обережні, щоб не замкнути (коротке замикання) або
переплутати полярність проводів динамiка, бо це може
призвести до пошкодження динамікiв.
SPEAKERS
+
-
R L 6 6 CENTER 6 SUBWOOFER FRONT
6 5 2 1
TRANSMITTER
DIGITAL PUSH PUSH
Front
Center
Front
TRANSMITTER
DIGITAL PUSH PUSH
PUSH PUSH
Під’єднайтеся до
терміналів того самого
кольору.
Білий Червоний Зелений Пурпурний
Головний пристрій
Сабвуфер Центральний динамiк Переднiй динамiк (L)
Кабелi динамiкiв (входять до
комплекту постачання)
Кришка цифрового передавача
Ви можете скористатися
тупим кінцем ручки або
олівця, щоб надавити в
цьому місці, аж поки
кришка не відкриється
вгору.
≥Зніміть кришку цифрового
передавача, перш ніж
встановлювати будь-який з
аксесуарів безпровiдного
зв’язку Panasonic, що
поставляються за запитом.
≥Встановiть кришку на мiсце,
якщо цифровий передавач не
використовується.
[При використанні
аксесуара безпровiдного
зв’язку, який постачається
на запит: SH-FX67 (> 4)]
Переднiй динамiк (R)
ПРИМІТКА
Натиснiть!
i: Білий
j: Синій
Не можна
54
