8
RQT9180
КРОК
2
Основнi пiдключення
PCM (2 кан) сигнал виходить з термiналу OPTICAL OUT.
Ви можете насолоджуватися 5.1 кан або 7.1 кан об’ємним звуком, під’єднавши підсилювач за допомогою аудіо кабелю через термінали
SURROUND та SURROUND BACK.

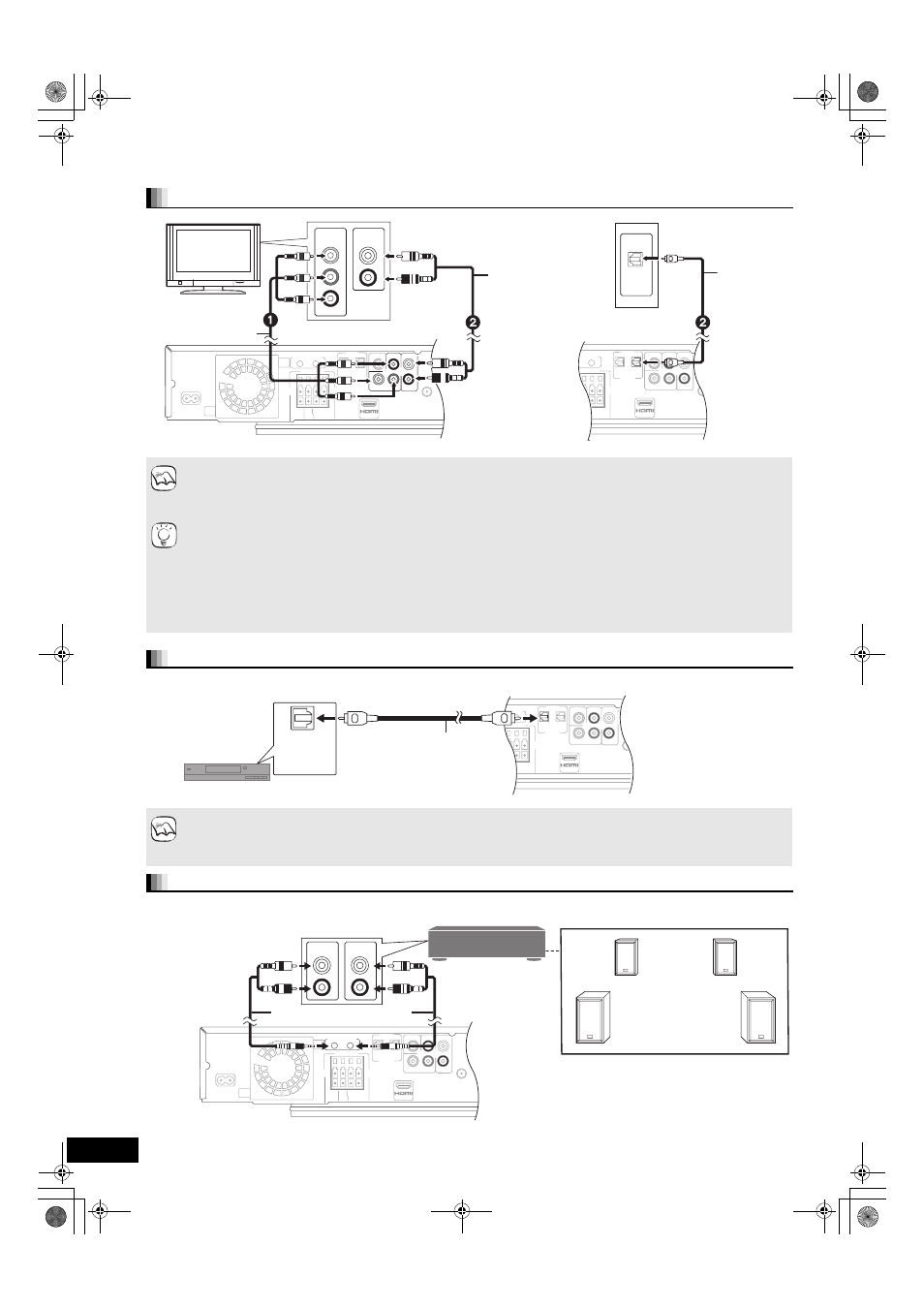

Підключення до телевізору за допомогою компонентного відео кабелю
≥Під’єднайтеся до терміналів того самого кольору.
≥Розподільча здатність виводу відео даних обмежується “576p/480p”, коли здійснюється вивід даних DVD-Video, DivX та
BD-Video дисків, записаних із частотою 50 кадрів на секунду, із терміналів COMPONENT VIDEO OUT.
§
Ці аудіо підключення дозволяють відтворювати аудіо з власного телевізора через вашу систему домашнього кінотеатру (> 19).
Якщо у вас звичайний телевiзор (CRT: електронно-променева трубка)
≥Прогресивний вивiд даних може викликати деяке мерехтiння, навiть якщо данi сумiснi з прогресивною системою. Вимкнiть
“Progressive”, якщо виникають такi проблеми. Те ж саме вiдноситься до багатосистемних телевiзорiв, якi використовують
режим PAL (> 33, “Progressive”).
Для насолоди вiдео високої чiткостi/прогресивним вiдео
≥Під’єднайтеся до телевізору, який підтримує 576p/480p або вище.
≥Встановіть “Component Resolution” на “576p/480p”, “720p” або “1080i”. (> 36)
≥Встановіть “HDMI Video Mode” на “Off”. (> 36) Iнакше відео виводиться як 576i/480i.
Пiдключення до DIGITAL OUT
Перед придбанням цифрового оптичного аудіокабелю перевірте форму терміналів, до яких проводитиметься підключення.
Підключення до підсилювача через термінали SURROUND та SURROUND BACK
COMPONENT VIDEO OUT
Y
L
R
AUX
P
B
P
R
OPTICAL
DIGITAL
OUT
IN(TV)
OPTICAL
OUT
L
R
AUDIO OUT
COMPONENT
VIDEO IN
Y
P
R
P
B
Головний пристрій
Компонентний відео
кабель
(не входить до
комплекту постачання)
Телевізор
Аудіо кабель
§
(не входить до
комплекту постачання)
≥Оптичний цифровий
аудіо кабель може
використовуватися при
під’єднанні до
телевізорів з
оптичними вихідними
терміналами
(>
справа
).
Оптичний
цифровий
аудіо кабель
§
(не входить до
комплекту
постачання)
ПРИМІТКА
КОРИСНІ
ПОРАДИ
OPTICAL
DIGITAL
OUT
IN(TV)
OPTICAL
IN
Оптичний цифровий аудіо кабель
(не входить до комплекту постачання)
Не перекручуйте його надмірно при
під’єднанні.
Головний пристрій
Iнше устаткування
(не входить до комплекту
постачання)
ПРИМІТКА
SURROUND
SURROUND
BACK
OUT
L
R
SURROUND
BACK
L
R
SURROUND
Пiдсилювач iз термiналом
audio in для 5.1 кан/7.1 кан
Головний пристрій
Підсилювач (не входить
до комплекту постачання)
Динаміки об’ємного звука
задніх каналів
(не входять
до комплекту постачання)
Аудіо кабель (не входить до
комплекту постачання)
Динаміки об’ємного звука
(не входять до комплекту
постачання)
напр., 7.1 кан
Для користувачей SH-FX67
≥“[W2S]” або “[W4S]” мигають, якщо система
безпровiдного зв’язку не використовується.
В цьому випадку від'єднайте передавач
цифрових даних від головного пристрою.
