Поз.

кнопка

неисправность

1

FUNC (FUNCTION)

а. кнопка переключения режима работы пульта: режим запроса/индивидуальное управление/цен-

тральное управление

2

МоDE

кнопка установки режима работы блока: охлаждение/отопление/вентилирование/осушение

3,4

а. в режиме запроса: циклическое переключение между номерами внутренних блоков системы для

установки номера определенного внутреннего блока, управление которым

планируется осуществить.

B. в режиме индивидуального/центрального управления: установка требуемой температуры (макс.

значение - 30 °С, мин. значение - 16 °С)

С. в режиме установки таймера: увеличение и уменьшение интервала до включения/выключения

блока (от 0 до 24 часов)

5

FAN

а. кнопка выбора скорости вентилятора внутреннего блока (высокая/средняя/низкая/автоматическая

установка) в. При удерживании кнопки FAN происходит включение/выключение качания жалюзи

6

TIMER

а. в режиме индивидуального / группового управления: кнопка включения таймера на включение /

выключение)

7

ON/OFF

кнопка включения/выключения внутреннего блока

2+7

MODE+ON/OFF

блокировка

в режиме индивидуального/группового управления: одновременное нажатие кнопок MODE и ON/

OFF приводит к блокировке пульта. для разблокировки пульта нажмите сочетание клавиш еще раз

2+6

MODE+TIMER

альтернативная

функция MODE

в режиме индивидуального/группового управления: одновременное нажатие кнопок MODE и TIMER

включает/ выключает режим MODE для выбранного блока

4+6

+ TIMER

альтернативная

функция Temp

в режиме индивидуального/группового управления: одновременное нажатие кнопок

и TIMER

включает/ выключает режим TEMP для выбранного блока

7+6

ON/OFF + TIMER

альтернативная

функция ON/OFF

в режиме индивидуального/группового управления: одновременное нажатие кнопок ON/OFF и

TIMER включает/ выключает блокировку включения с пульта выбранного внутреннего блока

2+3

MODE +

См. раздел «Функция энергонезависимой памяти»

4+7

+ ON/OFF

выбор режима

пульта

а. Проверка режима группового следящего пульта/группового пульта

в. выбор режима группового следящего пульта/ группового пульта

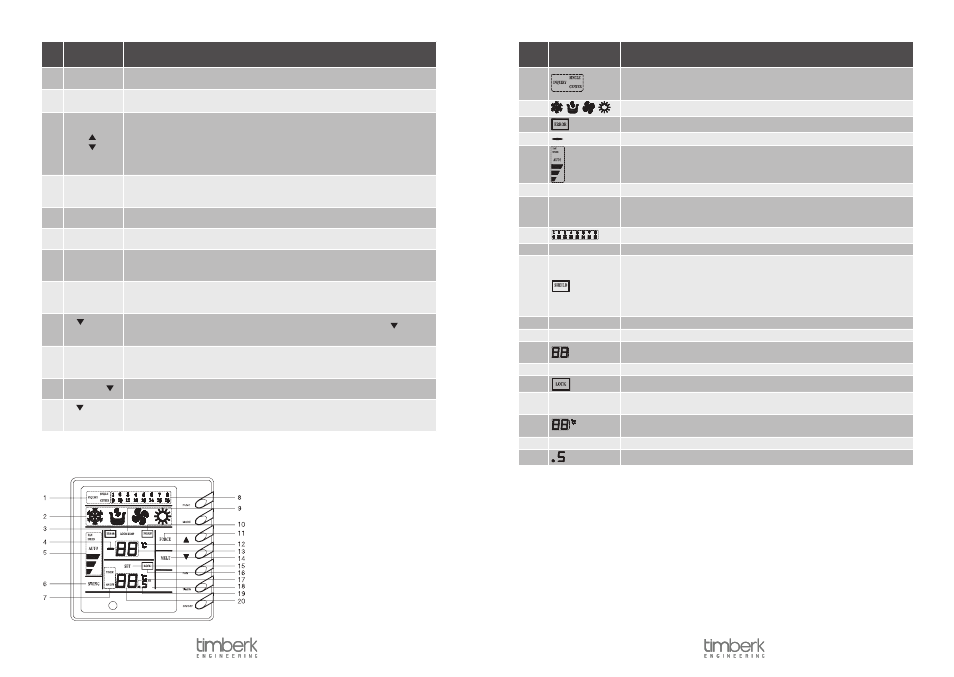

Описание индикации дисплея

Поз.

индикатор

Функция

1

INQUIRY — индикация режима запроса

SINGLE — индикация режима индивидуального управления

CENTER — индикация режима центрального управления

2

индикация режима работы внутреннего блока

3

индикация ошибки внутреннего блока группы или наружного блока

4

индикация отрицательной температуры в помещении

5

индикация режима работы вентилятора

6

SWING

индикация включенного режима покачивания жалюзи блока

7

TIMER

ON OFF

а. индикация режима установки таймера

в. в режиме запроса: индикация установленного на требуемом внутреннем блоке режима «таймер

на включение/выключение»

8

индикация номера внутреннего блока в группе

9

ROOM TEMP

данный индикатор сигнализирует, что система работает без ошибки

10

в режиме центрального управления:

а. в состоянии запроса отображается «SHIELD», если заблокировано включение-выключение вы-

бранного внутреннего блока

B. в состоянии настройки «SHIELD» отображается во время установки или запроса на блокиров-

ку включения

в режиме группового управления:

«SHIELD» отображается, если выбранные блоки дистанционно заблокированы от включения

11

FOrCE

индикация при пуске внутреннего блока без пульта

12

°C

данный индикатор сигнализирует, что система работает без ошибки

13

а. индикация номера ошибки (в случае, если одновременно горит индикация Error)

в. индикация температуры в помещении

14

MELT

индикация режима размораживания

15

индикация режима блокировки

16

SET

«SET» мигает, если блок включен и управляется

«SET» отображается, если блок включен и не управляется

17/20

индикация установленной температуры

При запросе параметров таймера блоков и при установке таймера - индикация времени таймера

18

HR

индикатор появляется при запросе параметров таймера и при его установке

19

индикация появляется, если время таймера не кратно 1 часу

Соединения

16

17

Соединения

вставьте 4-жильную витую пару от проводного пульта, если он имеется у

внутреннего блока, в разъем CN1 (CN2) группового пульта, а другой разъем CN2

(CN1) соедините с главной платой внутреннего блока.
