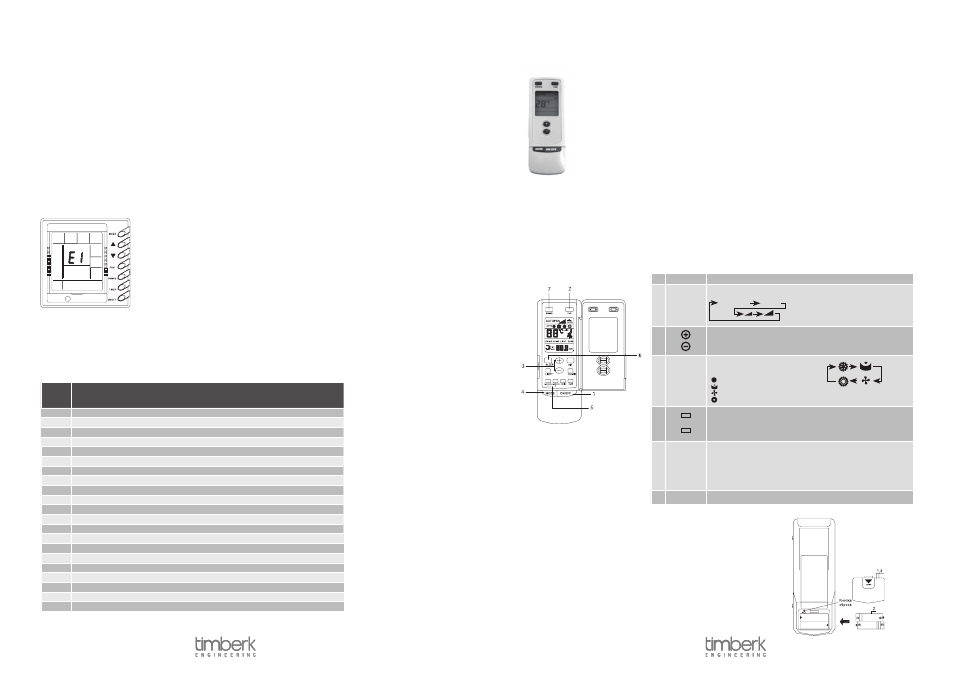

1 ON/OFF кнопка включения/выключения блока
2 FAN
кнопка выбора скорости работы вентилятора по следующей схеме:
3
кнопки задания температуры. При нажатии на «+» температура
увеличивается на 1°С, а при нажатии на «-» температура уменьша-
ется на 1°С. диапазон задания 16-30°С
4 MODE
кнопка выбора режима работы блока:
где
- охлаждение
- осушение
- вентилирование
- отопление
5 TIMEr ON
TIMEr OFF
кнопка установки времени включения/выключения блока по
таймеру.
6 sLEEP
кнопка включение ночного режима. При активации ночного режи-
ма при работе блока в режимах охлаждения, осушения, отопления
внутренний блок работает по следующей схеме: температура возду-
ха автоматически увеличивается/уменьшается на 1–2 °С за установ-
ленный период времени, а затем блок работает при температуре,
запрограммированной для комфортного сна.
7 sWING кнопка качания жалюзи на определенный угол
• в режиме охлаждения индицируется режим охлаждения, заданная температу-
ра должна быть ниже температуры в помещении, в противном случае конди-
ционер в режим охлаждения не войдет.
• в режиме осушения индицируется режим осушения. вентилятор работает на
низкой скорости в определенном диапазоне температуры. Эффект осушения
в этом режиме выше, чем в режиме охлаждения, и тратится меньше энергии.
• в режиме обогрева индицируется режим обогрева, заданная температура
должна быть выше температуры в помещении, в противном случае кондицио-
нер не войдет в режим обогрева.
• в режиме вентилирования индицируется режим вентилирования.
8. индикация неисправностей
Описание
беспроводной инфракрасный пульт поставляется в комплекте со
всеми внутренними блоками. Пульт предназначен для дистанцион-
ного управления внутренним блоком.
Основные функции
• включение/выключение блока.
• Установка необходимого режима работы: охлаждение, отопле-
ние, осушение или вентилирование.
• Установка необходимой температуры воздуха в помещении.
• Установка необходимой скорости работы вентилятора внутреннего блока.
• Создание расписаний работы блока. • При возникновении неисправности ее код отображается
на дисплее в поле окружающей температуры. Рисунок
иллюстрирует сообщение о срабатывании защиты
компрессора по высокому давлению.
• При возникновении неисправности во всех режимах,
кроме вентилирования, наружный блок и вентилятор
выключаются, Жк дисплей работает.
• При индикации неисправности, пожалуйста, выключите агрегат для сброса со-
общения и проведите ремонт силами специалистов.
Расшифровка кодов неисправностей
код
неисправ-
нгости
неисправность
E1 защита компрессора по высокому давлению
E2 защита внутреннего блока от замораживания
E3 защита компрессора по низкому давлению
E4 защита компрессора по температуре нагнетания
E5 защита компрессора по перегрузке
E6 неисправность коммутации
E7 конфликт режимов
F0 неисправность датчика окружающей температуры внутреннего блока
F1 неисправность датчика температуры на входе в тепло обменник внутреннего блока
F2 неисправность датчика средней температуры теплообменника внутреннего блока
F3 неисправность датчика температуры на выходе из теплообменника внутреннего блока
F4 неисправность датчика окружающей температуры наружного блока
F5 неисправность датчика температуры на входе в теплообменник наружного блока
F6 неисправность датчика средней температуры теплообменника наружного блока
F7 неисправность датчика температуры на выходе из теплообменника наружного блока
F8 неисправность датчика температуры нагнетания 1 (компрессор с фиксированной частотой)
F9 неисправность датчика температуры нагнетания 2 (компрессор Digital Scroll)
Fa неисправность датчика температуры масла 1 (компрессор с фиксированной частотой)
Fb неисправность датчика температуры масла 2 (компрессор Digital Scroll)
Fc неисправность датчика высокого давления
Fd неисправность датчика низкого давления
12 13
беспроводной пульт
Описание панели управления
AUTO FAN SPEED
Замена батареек
в пульте применяются две батарейки ааа.
1 — Снимите крышку сзади пульта движением вниз
2 —
3 — верните крышку на место.
выньте севшие батарейки и вставьте
новые,соблюдая полярность.
