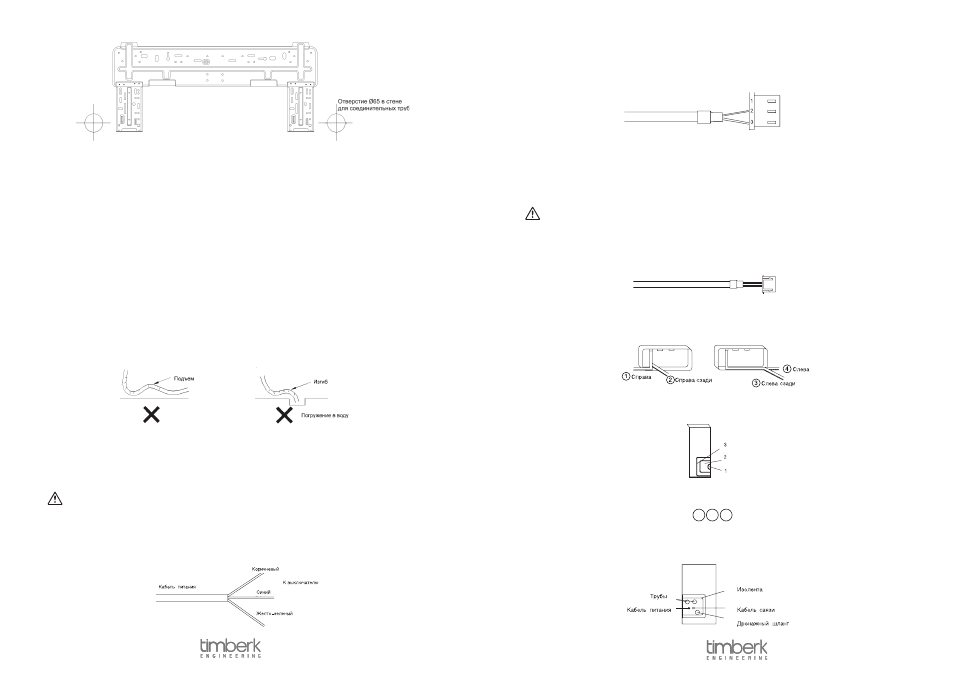

1. найдите горизонтальное положение. Поскольку дренажный патрубок
находится слева, немного наклоните заднюю панель влево.
2. закрепите заднюю панель на стене метизами.
3. Проверьте рукой, достаточно ли прочно закреплена панель. она должна
выдерживать вес 60 кг. для надежности этот вес должен выдерживать каждый
метиз.
• Монтаж коммуникаций
− Сделайте в стене отверстие Ø65 с легким уклоном наружу.
− во избежание повреждения труб и кабелей при прохождении стены вставь-
те в отверстие втулку.
• Монтаж дренажного шланга
− для обеспечения правильной работы дренажа шланг должен иметь неболь-
шой уклон. во избежание повреждения труб и кабелей при прохождении
стены вставьте в отверстие втулку.
− теплоизолируйте дренажный шланг, даже если он длинный.
• Электрические соединения
ВНИМАНИЕ!
Электропитание каждого внутреннего блока должно идти от единой цепи.
1. кабели питания и связи должны заводиться на главную плату через отверстие в шасси
и ввод сверху. Пожалуйста, прокладывайте кабель питания через выключатель! если
его длина недостаточна, пожалуйста, наращивайте его через клеммную колодку.
2. Экранированная витая пара с 3-контактным разъемом — кабель связи с
другими внутренними и или наружным блоком. Пожалуйста, соединяйте его в
соответствии со схемой соединений.
если следующий внутренний блок настенный, пожалуйста, вставляйте кабель в
COMM платы коммутации.
3. витая пара с 4-контактным разъемом — кабель связи с пультом управления.
ВНИМАНИЕ!
• неправильное соединение может привести к неисправности электрических
компонентов.
• При прокладке кабеля обеспечьте небольшой запас для фиксации кабеля
• Монтаж блока
1. в зависимости от того, подходят к внутреннему блоку трубы и кабели слева или
справа, вырежьте необходимую заглушку в нужном месте.
• только для кабеля питания вырежьте 1
• для кабелей связи и питания вырежьте 1, 2 (или 1, 2, 3).
• Рекомендуемые конфигурации – 1 , 2 , 3 .
2. Прокладывайте трубы и кабели через отверстие в корпусе пучком в
определенном порядке:
