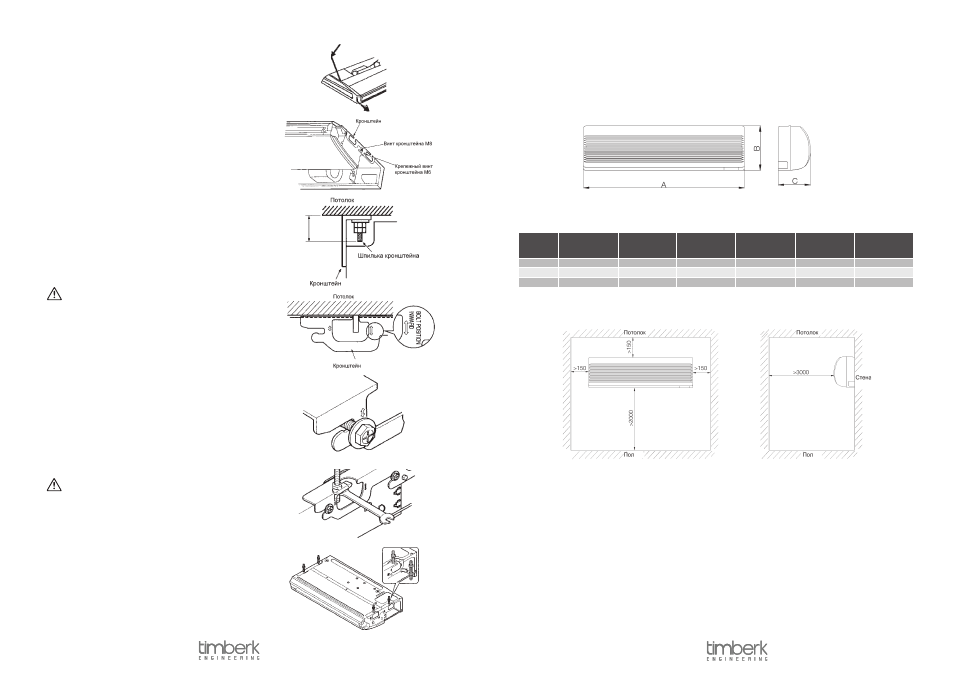

• нажмите кнопку фиксации решетки на входе
воздуха, решетка откроется и вынется из блока.
• отверните метиз боковой панели и снимите
ее вперед (в направлении стрелки).
• отверните по два винта М8 подвесного
кронштейна с каждой стороны не более чем на
10 мм. Удалите крепежные винты М6 подвесных
кронштейнов сзади. Снимите кронштейны
движением назад.
3. Монтаж шпильки кронштейна (используйте
шпильки М10).
• выставьте расстояние от агрегата до потолка за-
ранее.
4. зафиксируйте кронштейн на шпильке кронштейна.
ОСТОРОЖНО!
Убедитесь, что край шпильки находится между
указанными стрелкой положениями. в противном
случае отрегулируйте шпильку.
5. Поднимите блок и подайте его вперед.
6. затяните винты М8 кронштейнов.
7. затяните фиксирующие винты М6 для
предотвращения движений внутреннего блока.
8. для лучшего отвода дренажа отрегулируйте
высоту с легким уклоном в сторону дренажного
патрубка.
ВНИМАНИЕ!
• высота регулируется поворотом гайки ключом.
вставьте гаечный ключ в отверстие кронштейна.
в случае подвешивания:
• Можно монтировать блок, не вынимая крон-
штейн из блока.
• При монтаже используйте только указанные при-
надлежности и детали.
крепеж боковой панелии (М4)
внешний вид у разных моделей может различаться.
настенные внутренние блоки
Размеры
TVM-R22G/NaG-K, TVM-R28G/NaG-K, TVM-R36G/NaG-K,
TVM-R45G/NaG-K, TVM-R56G/NaG-K, TVM-R71G/NaG-K
Размеры, мм
NVM-R22G/NaG-K NVM-R28G/NaG-K NVM-R36G/NaG-K NVM-R45G/NaG-K NVM-R56G/NaG-K NVM-R71G/NaG-K
A
843
843
940
940
1008
1008
B
275
275
298
298
319
319
C
180
180
200
200
221
221
Место монтажа
Важно
• для правильной работы блок должен устанавливаться специалистами в соот-
ветствии с данной инструкцией.
• Перед установкой свяжитесь с продавцом. неисправности, вызванные монта-
жом неуполномоченными лицами, не обеспечиваются гарантией.
• Перенос блока на другое место должен выполняться специалистами.
Пример монтажа
• Монтаж панели.
