Инструкция по эксплуатации TIMBERK TVM IV series
Страница 15
28
29

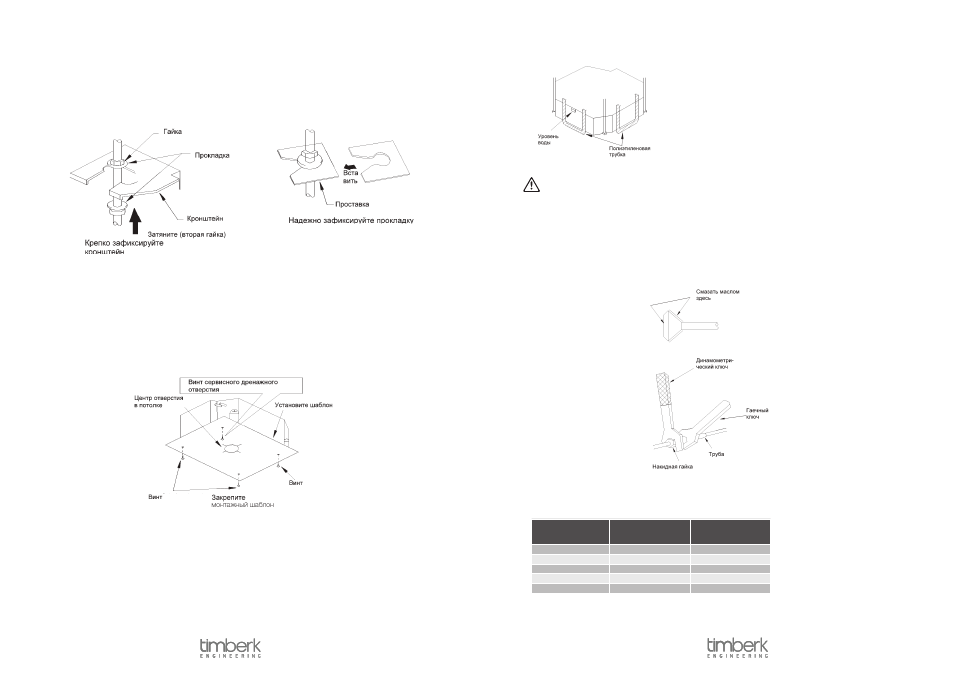

Пример установки
1. Первый шаг при монтаже внутреннего блока
• если в комплекте идет подвесной крепеж, для фиксации используйте гайки с
прокладками как сверху, так и снизу кронштейна. используйте проставки во
избежание повреждения прокладок.
2. использование шаблона
• Пожалуйста, используйте монтажный шаблон для определения размеров от-
верстия в потолке.
• Центр отверстия в потолке отмечен на шаблоне.
• закрепите шаблон на блоке тремя винтами, а также используя сервисное дре-
нажное отверстие.
3. закрепите блок в подходящем для размещения месте
4. Проверьте горизонтальность блока
• дренажный насос и поплавковый клапан встроены в блок. Проверьте горизон-
тальность по 4 направлениям водяным уровнем. (если блок наклонен в сто-
рону, противоположную току конденсата, может выйти из строя поплавковый
клапан и случиться утечка).
5. Удалите проставки и затяните гайки.
6. Удалите шаблон
ВНИМАНИЕ!
• Пожалуйста, затяните гайки и винты во избежание падения блока.
• Присоедините трубы холодильного контура.
− При соединении или отсоединении труб от агрегата, пожалуйста, используйте
гаечный и динамометрический ключи.
− Смажьте накидную гайку и ответную часть маслом, используемым в холо-
дильном контуре, и заверните ее вначале руками, а затем гаечным ключом.
− Усилие затягивания регламентируется. Слишком сильное затягивание по-
вредит гайку и вызовет утечку.
диаметр
толщина стенок, мм
Момент затягивания, нм
Ш1/4"
≥ 0,5
15 - 30
Ш3/8"
≥ 0,71
30 - 40
Ш1/2"
≥ 1
45 - 50
Ш5/8"
≥ 1
60 - 65
Ш3/4"
≥ 1
70 - 75
− Проверьте соединительные трубы на утечку хладагента и затем теплоизо-
лируйте их.
