2. Убедитесь, что вентилятор прочно закреплен на валу в корпусе подшипника и
что он свободно вращается. Проверьте, что корпус подшипника закреплен на
станине.
3. Закрепите двигатель на основании с помощью четырех болтов, плоских и
пружинных шайб, и гаек, входящих в комплект поставки, см. рис. 3. При желании
можно ослабить регулировочные болты и поднять основание двигателя, чтобы
иметь доступ под основание двигателя для затяжки прижимных болтов.
4. Нанесите антикоррозионное покрытие на вал двигателя для предотвращения
коррозии вала и облегчения установки и снятия шкива.
5. Установите шкив двигателя и выровняйте его относительно шкива вентилятора.
Для удобства выравнивания шкивов опорные крон-штейны двигателя имеют
прорези. См. рис. 3. При выравнивании шкивов удобно пользоваться шнуром
отвеса. См. рис. 4.
6. Снимите защитное ограждение вентилятора и соединительную накладку цилиндра
вентилятора (только для стальная градирня) наверху цилиндра. Установите
ремень, надевая его на вентилятор и поворачивая лопасти вентилятора вслед
за ремнем. Установите ремень на шкивы.

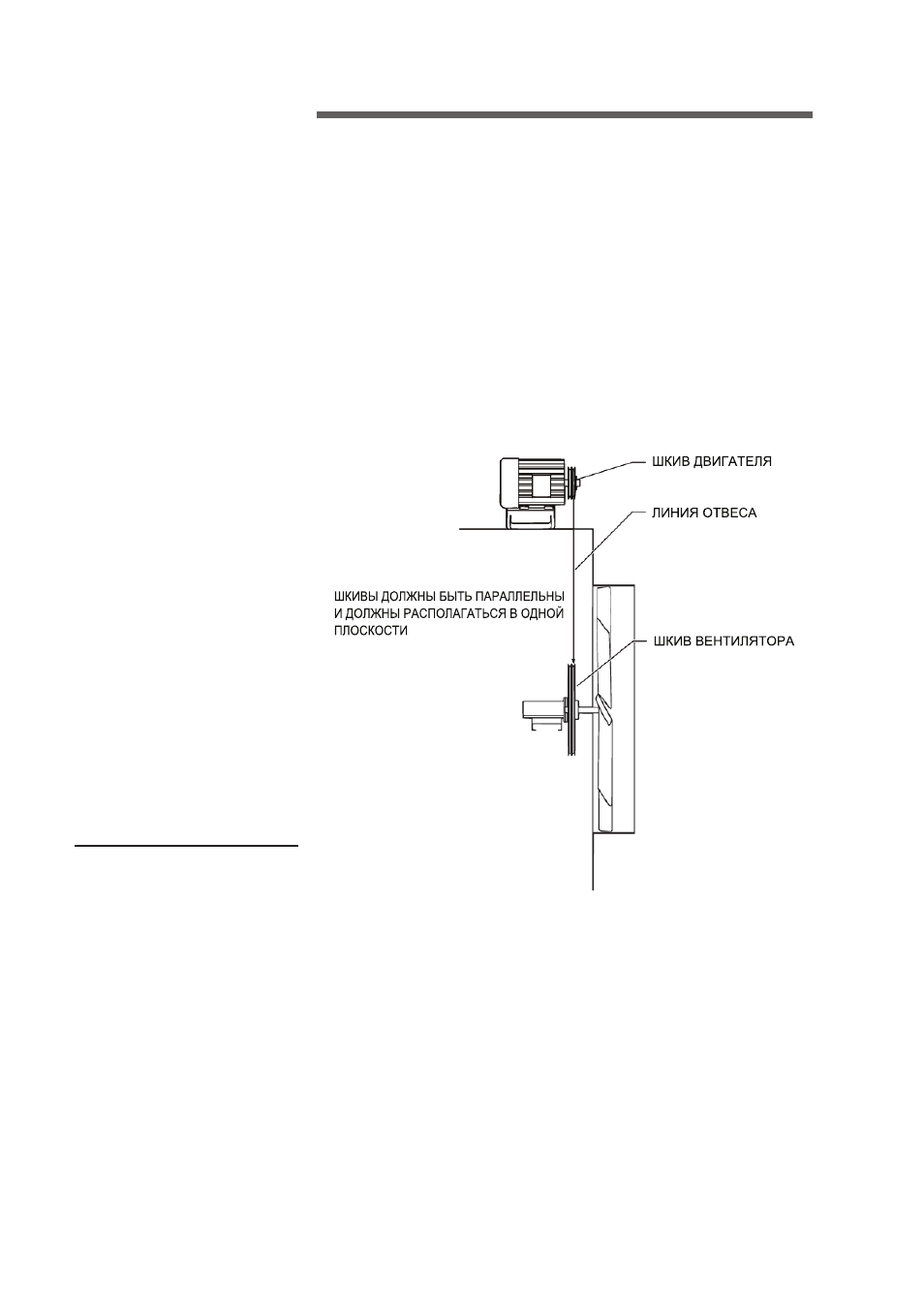

Рис. 4
Монтаж
