20
2. 9-проводные двигатели на два напряжения – выводы обозначаются номерами 1,
2, 3, 4, 5, 6, 7, 8 и 9 или T1, T2, T3, T4, T5, T6, T7, T8 и T9.
Схемы подключения
Низкое напряжение
1. Соедините Р1 и L1 и заизолируйте.
2. Соедините Р2, T3 и T8 и заизолируйте.
3. Соедините Т2, T4, T5 и L2 и заизолируйте.
Общие замечания
Цветовые обозначения могут заменять соответствующие номера:
T1—Синий
T5—Черный
T2—Белый
T6—Красный
T3—Оранжевый
P1—Не имеет цветового обозначения
T4—Желтый
P2—Коричневый
Для изменения направления вращения поменяйте местами выводы
Т5 и Т8.
Трехфазные двигатели

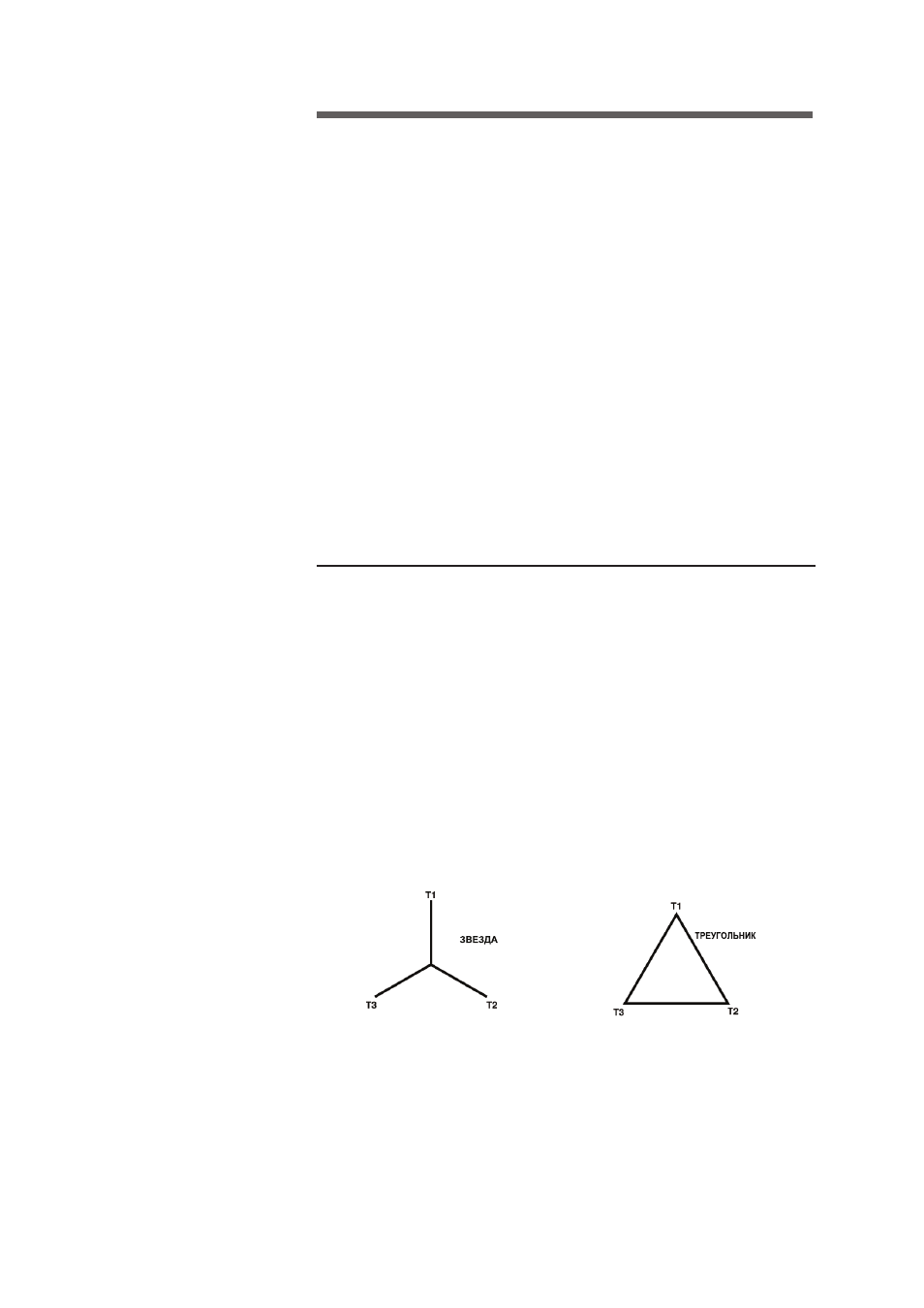

Существуют две основные схемы подключения трехфазных двигателей: звездой и
треугольником. Далее показано возможное подключение выводов двигателей Marley.
Номера могут быть выштампованы на изоляции или оплетке, или на пластиковых или
металлических колечках вокруг каждого вывода.
1. Трехпроводные двигатели на одно напряжение – выводы не всегда
обозначаются номерами. Они могут иметь номера 1, 2, 3 или T1,
T2 и T3.
