19
Схемы подключения
T1-L1
T2
T3
T4
T8
T5-L2

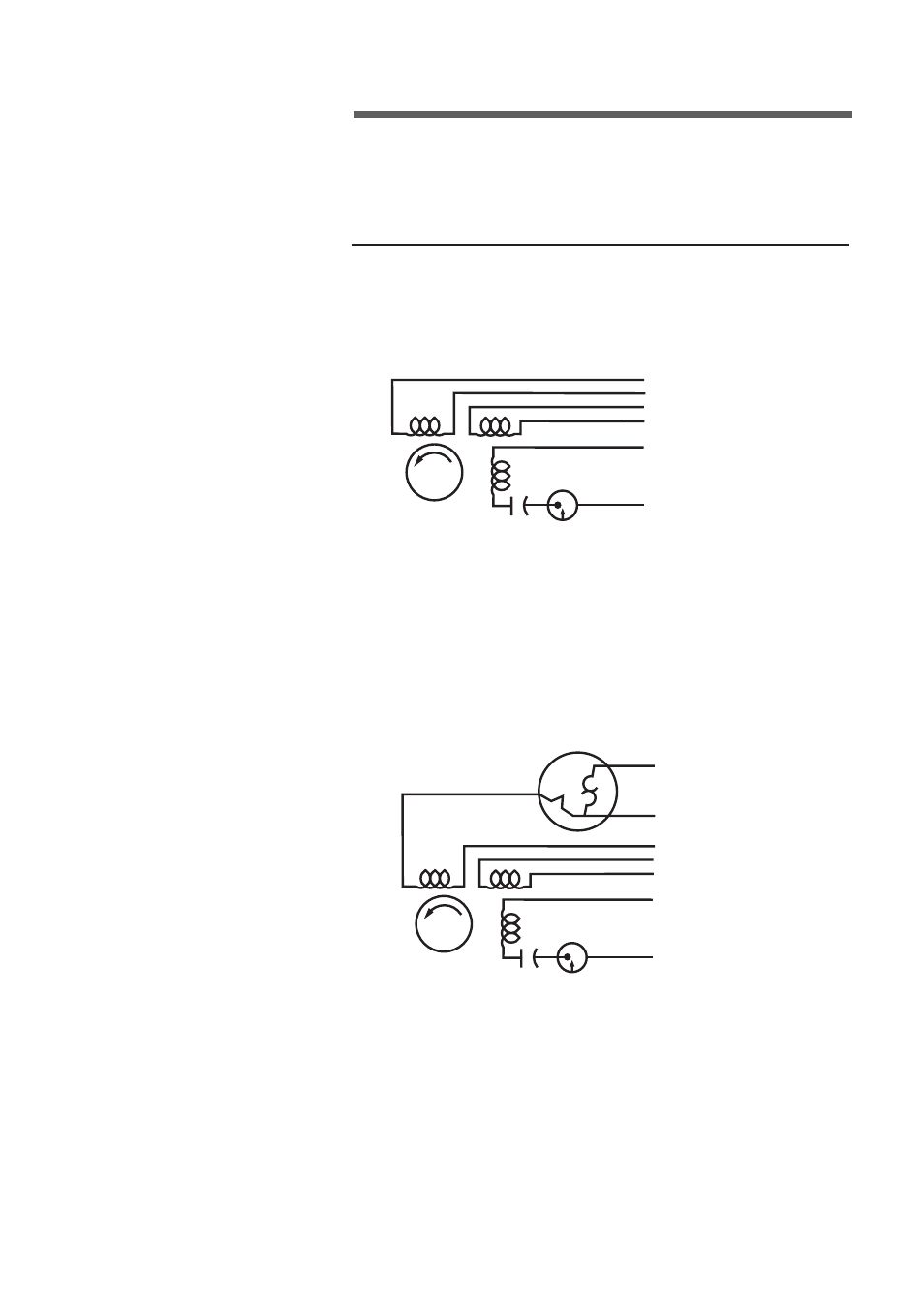

Однофазные двигатели с пусковым конденсатором,
реверсивные, на два напряжения
Без тепловой перегрузки (целочисленные л.с.)
Высокое напряжение
1. Соедините T1 и L1 и заизолируйте.
2. Соедините T2, T3 и T8 и заизолируйте.
3. Соедините T4, T5 и L2 и заизолируйте.
Низкое напряжение
1. Соедините T2, T3, T8 и L1 и заизолируйте.
2. Соедините Т2, T4, T5 и L2 и заизолируйте.
С тепловой перегрузкой (дробные л.с.)
Высокое напряжение
1. Изолируйте Р2.
2. Соедините T2, T3 и L8 и заизолируйте.
3. Соедините T4, T5 и L2 и заизолируйте.
4. Соедините Р1 и L1 и заизолируйте.
P1-L1
T2
T3
T4
T8
T5-L2
T2
➠
