21

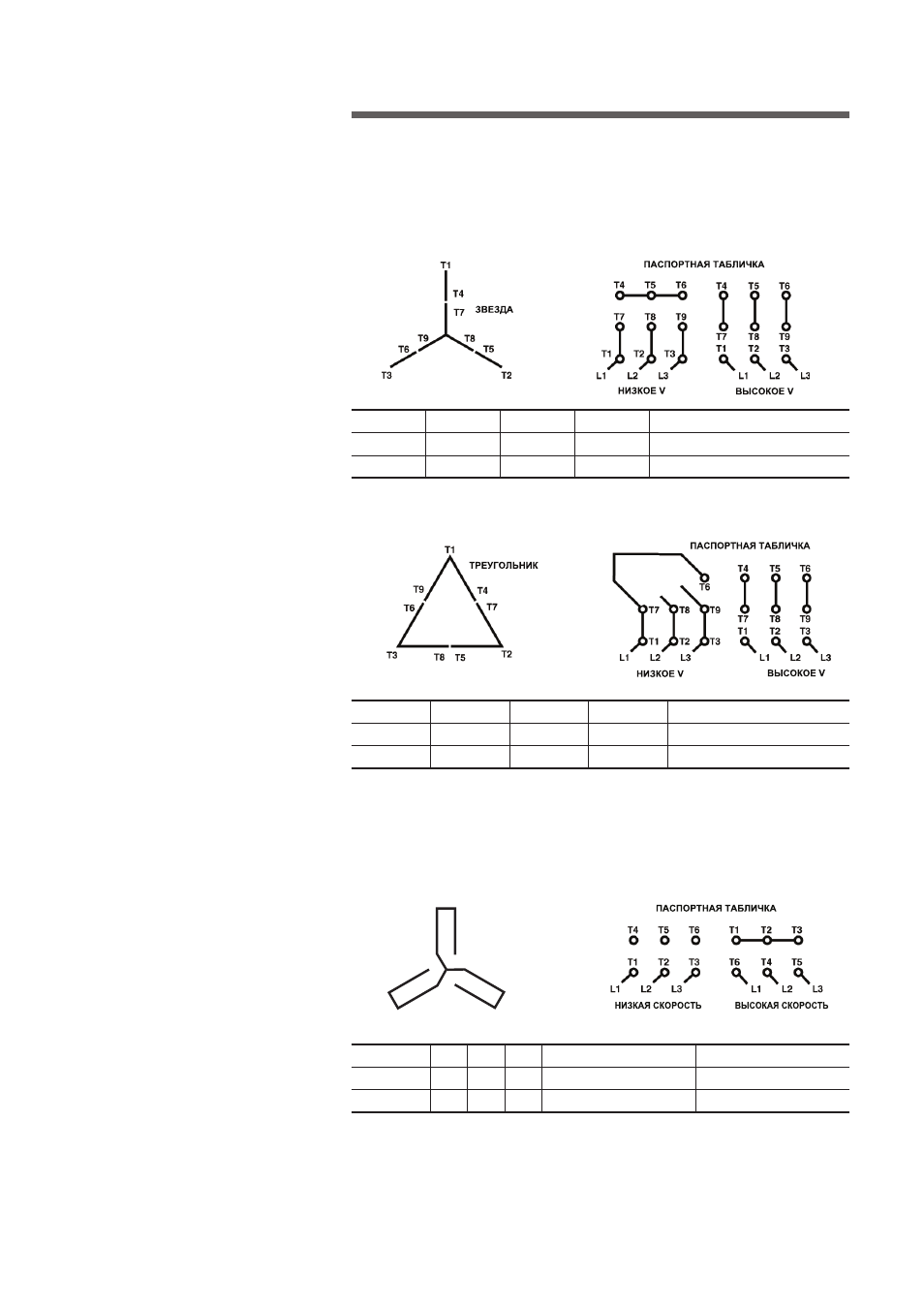

Схемы подключения
3. Двухскоростной однообмоточный (с промежуточным полюсом) двигатель с
переменным моментом – маркировка выводов: 1, 2, 3, 4, 5 и 6 или T1, T2, T3, T4,
T5 и T6.
T4
T1
T6
T2
T5
T3
Напряжение
L1
L2
L3
Соединить вместе
Низкое
T1 T7
T2 T8
T3 T9
T4 T5 T6
Высокое
T1
T2
T3
(T4 T7) (T5 T8) (T6 T9)
Напряжение
L1
L2
L3
Соединить вместе
Низкое
(T1 T7 T6)
(T2 T8 T4)
(T3 T5 T9)
Высокое
T1
T2
T3
(T4 T7) (T5 T8) (T6 T9)
Скорость
L1
L2
L3
Соединить вместе
Изолировать отдельно
Низкое
T1
T2
T3
T4-T5-T6
Высокое
T6
T4
T5
T1 T2 T3
