Убедиться, что не повреждены уплотнения
на
бустерном
клапане
и CNOMO
интерфейсе.
F

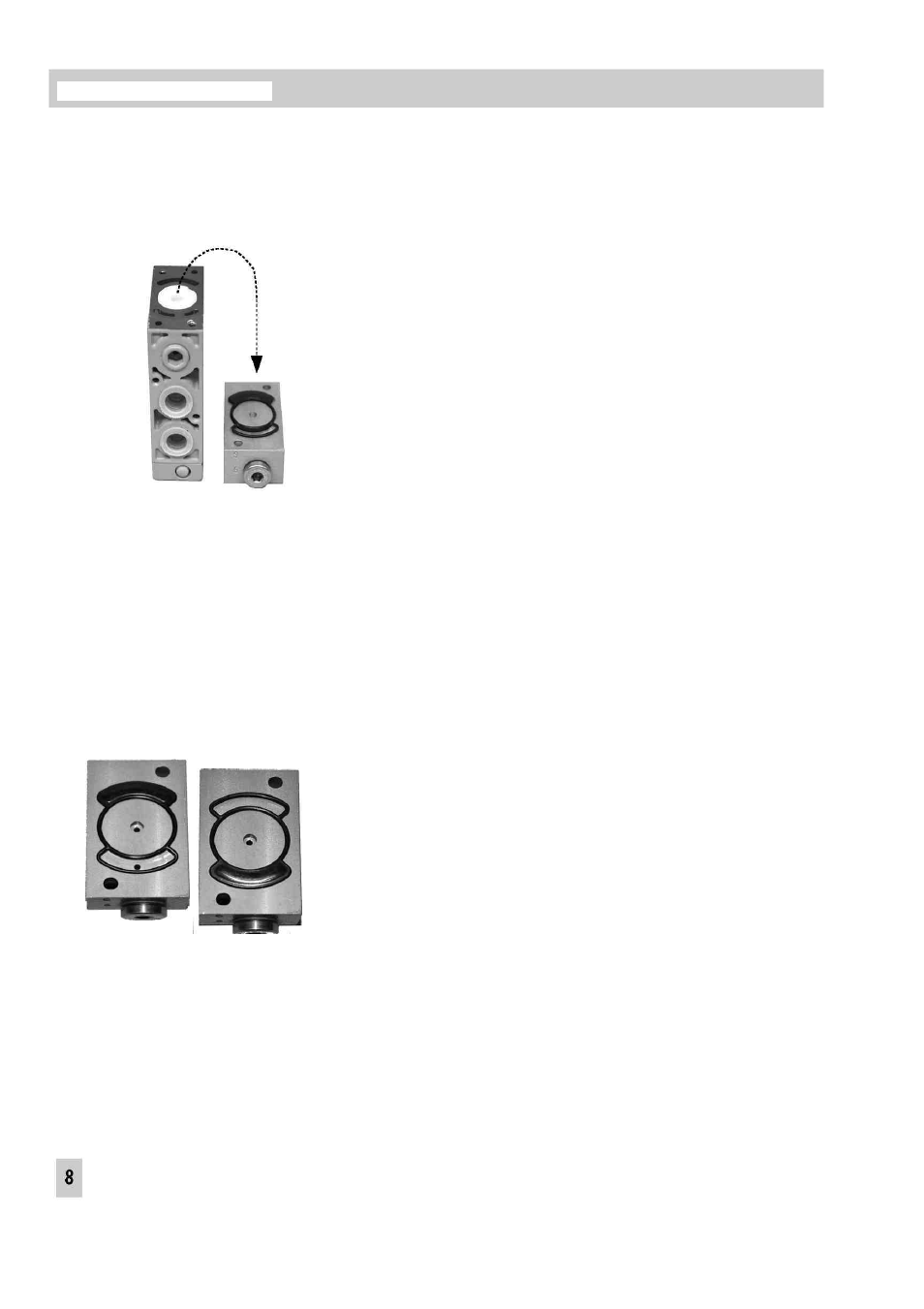

Рис. 9 ■ CNOMO- интерфейс и бустерный клапан
Внутренняя подача давления питания:
Убедиться, что указанное отверстие не
закрыто черным реверсивным уплотнением
(
Рис. 10, слева).
Внешняя подача давления питания:
Убедиться, что указанное отверстие
покрыто черным реверсивным уплотнением
(
Рис. 10, справа).
Осторожно поместить CNOMO интерфейс
на бустерный клапан. Убедиться, что все
уплотнения расположены должным образом
на бустерном клапане. При отсутствии
одного уплотнения, следует полностью
заменить соленоидный клапан типа 3962.
Руководство по монтажу:
Убедиться, что подключение 9 CNOMO
интерфейса (внешняя подача давления
питания) расположено на той же стороне
бустерного клапана, что и подключение 1
(
воздух питания) или подключение 3
(
сброс).
Закрепить CNOMO интерфейс, используя
два винта с цилиндрической головкой и
шестигранным углублением под ключ (Рис.
8).
Осторожно поместить красную головку
соленоидного клапана на CNOMO
интерфейс. Убедиться, что два отверстия на
ней размещены точно на уплотнениях
CNOMO
интерфейса. Если одного из
уплотнений недостает, следует полностью
заменить соленоидный клапан типа 3962.
Следует
строго
придерживаться
руководства по монтажу.
Закрепить красную головку соленоидного
клапана с помощью двух винтов с
цилиндрической головкой и шестигранным
углублением под ключ (Рис. 7).
Рис. 10 ■ CNOMO интерфейс; положение реверсивного
уплотнения для внутренней (слева) и внешней
(
справа) подачи давления питания
EB 3962-1 RU
Пневматическое подключение
