1
Монтаж
1.1
Настенный монтаж
Типы 3962-9XXX13 и 3962-9XXX14
Соленоидные клапаны крепятся с
помощью винтов в проходных
отверстиях.

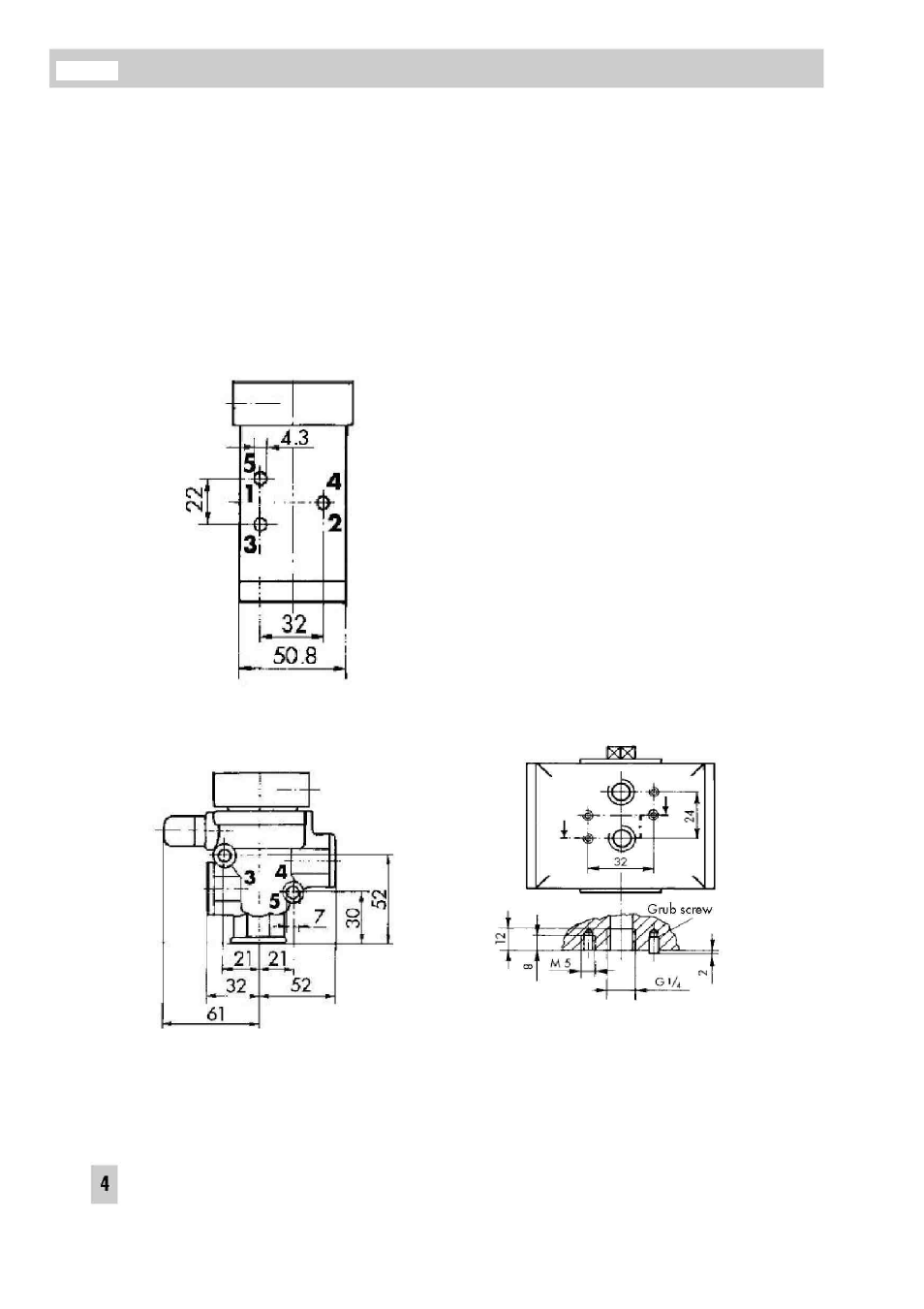

Рис. 2 ■ Бустерный клапан без головки
соленоидного клапана (размеры в
мм)
1.2
Монтаж на поворотные
приводы
с NAMUR-
интерфейсом
в
соответствии VDI/VDE
3845
Тип 3962-9XXX0
Соленоидные клапаны монтируются на
поворотные
приводы
с NAMUR-
интерфейсом с помощью следующих
адаптерных плат (Рис. 3):
-
1400-9741
для ¼˝ или
-
1400-9743
для ½˝.
Адаптерные платы в состав поставки не
включены.
Перед монтажом следует проверить
правильность
положения
двух
уплотнительных
колец.
Посредством
резьбовой
шпильки-ключа
на
соединительном фланце поворотного
привода устанавливается направление
действия. Крепление осуществляется
двумя винтами.
Рис. 3 ■
¼˝
NAMUR-
интерфейс (размеры в мм)
EB 3962-1 RU
Монтаж
