Инструкция по эксплуатации Samson 3962-9 Соленоидный клапан
Страница 7
2.5
Перестановка на внешнюю
подачу энергии питания через
подключение 9
Если соленоидный клапан предназначен
для переключения выходного сигнала (0…8
бар) позиционера, переход на внешнюю
подачу
питающего
давления
осуществляется через подключение 9.
2.5.1
Тип 3962-9XXX14
При отсутствии иных указаний, соленоидные
клапаны оснащаются внутренней подачей
давления питания через подключение 4.
Переход на внешнюю подачу давления
питания через подключение 9 следует
выполнять в указанном ниже порядке
(
рис.6):
1.
Раскрутить винт на корпусной крышке.
Снять плату (1) и реверсивное
уплотнение (2) с присоединительной
платы.
2.
Повернуть реверсивное уплотнение (2)
на 90°. Расположить уплотнение таким
образом, чтобы его шпунт попал в паз
платы (9).
3.
Закрепить плату (1) и реверсивное
уплотнение (2) на присоединительной
плате.
2.5.2
Тип 3962-9XXX13
Выкрутить два винта с цилиндрической
головкой и шестигранным углублением под
ключ (Рис. 7) и снять красную головку
соленоидного клапана. Убедиться, что не
повреждены два черных О-уплотнительных
кольца на CNOMO интерфейсе (Рис. 8).

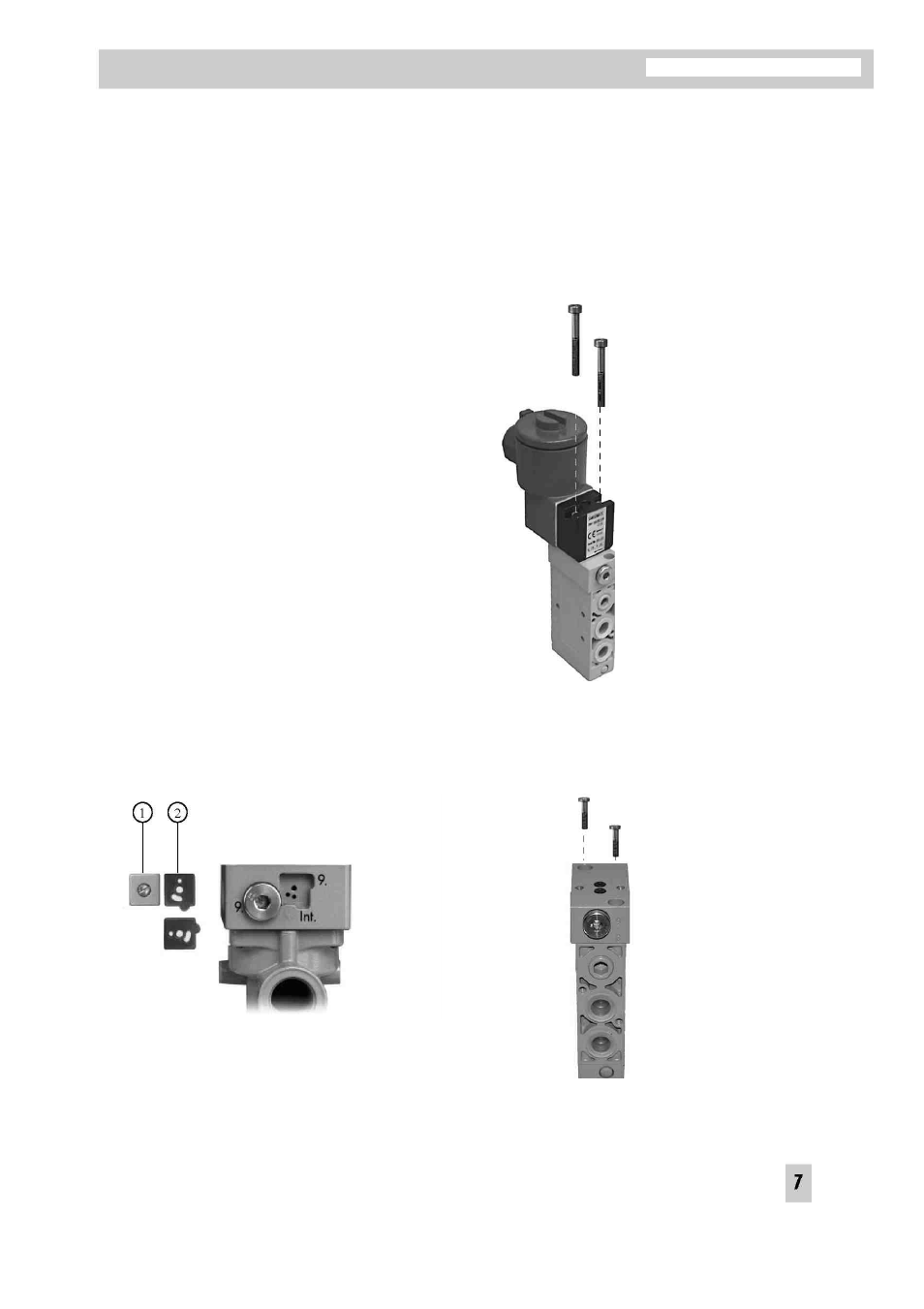

Рис. 7 Тип 3962-9XXX14 соленоидный клапан
Извлечь винты с цилиндрической головкой и
шестигранным углублением под ключ (Рис.
8).
Осторожно извлечь CNOMO интерфейс.
Рис. 8 ■ CNOMO интерфейс с бустерным клапаном
EB 3962-1 RU
Пневматическое подключение
Рис. 6 ■ Реверсивное уплотнение, бустерный клапан
