1.3

Монтаж на прямоходные

приводы с ребром
NAMUR

в соответствии с

IEC 60534-6-1

с

использованием

адаптерных плат

Тип 3962-9XX00

Соленоидный клапан монтируется на

прямоходные приводы с ребром NAMUR

посредством адаптерных плат (Рис. 4). При

одновременном монтаже позиционеров или

концевых выключателей на прямоходные

приводы с условным диаметром Ду 50

требуется

дополнительный

кронштейн

(

заводской № 0320-1416).

1.4

Монтаж на прямоходные

приводы с CrNiMo-

трубчатым резьбовым

соединением

Типы 3962-9XX0130 и 3962-9XX0142

Соленоидные клапаны монтируются на

прямоходные приводы (например SAMSON

тип 3271 или тип 3277) посредством CrNiMo-

трубчатого резьбового соединения (Рис. 5).

Указания по монтажу на приводы SAMSON

приведены в инструкциях по монтажу и

эксплуатации EB 8310 RU и EB8311 RU.

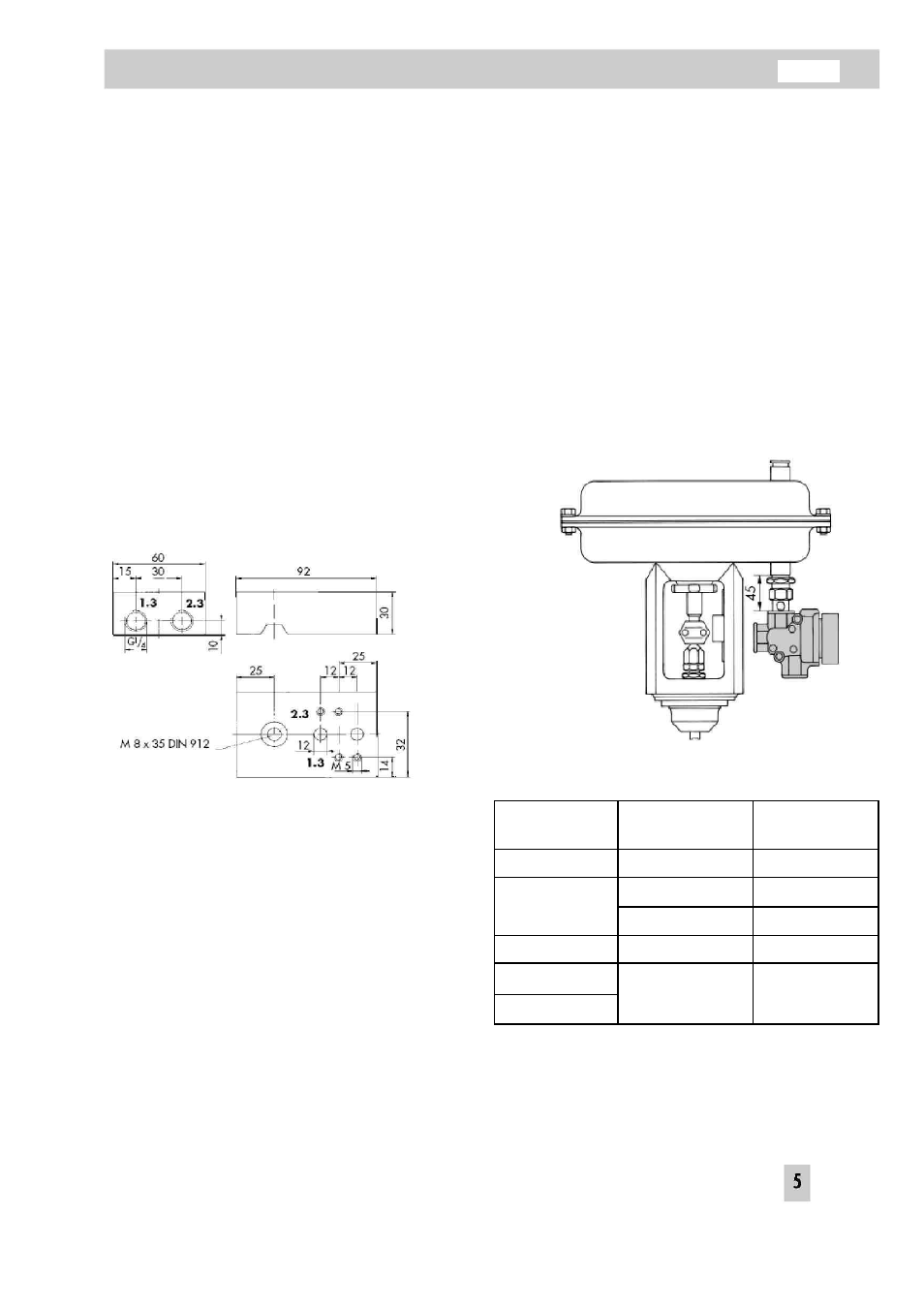

Рис. 5 ■ Монтаж на прямоходные клапаны посредством

CrNiM

о-трубчатых -резьбовых соединенийo

Рис 4 ■ Адаптерная плата с ребром NAMUR {размеры

в мм)

EB 3962-1 RU

Монтаж

Площадь

мембраны

Присоединение Заказной

80/240

см

2

G

¼

или G ¼

1400-6759

G

⅜ или G ¼

1400-6761

350/700

см

2

G

⅜ или G ½

1400-6735

1400

см

2

G ¾

или G ½

1400-6736

2100

см

2

G 1

или G ½

1400-6737

2800

см

2
