Описание типового шильдика
6. Описание типового шильдика

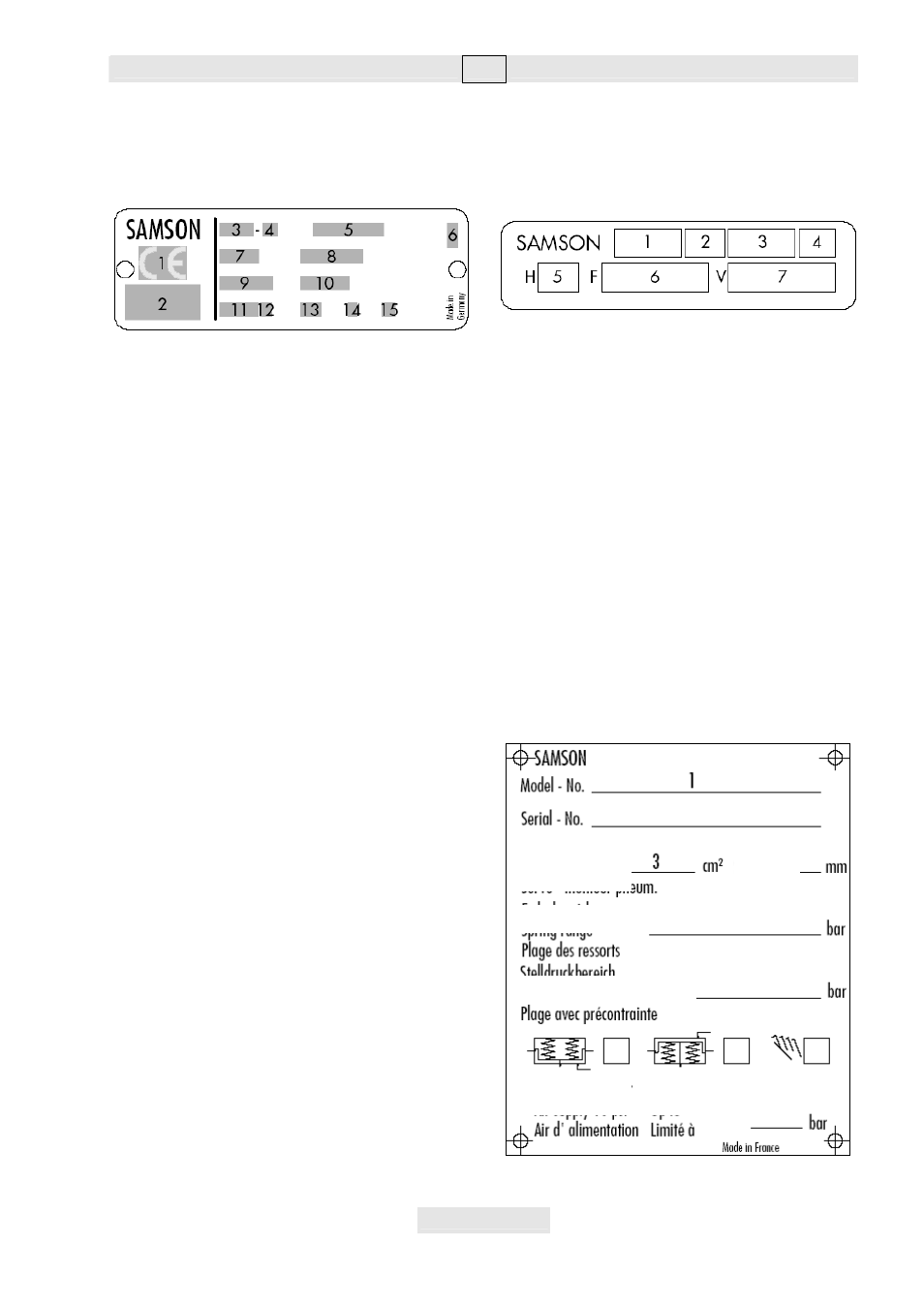

Типовой шильдик клапана
Типовой шильдик привода 3271
1. Типовое обозначение
2. Индекс модификации
3. Эффективная площадь
4. Положение безопасности
FA – шток привода пружинами
выдвигается
FE – шток привода пружинами
втягивается
5. Рабочий ход
6. Номинальный диапазон сигналов
(рабочий диапазон пружин)
7. Номинальный диапазон с
предварительно напряженными
пружинами
1. Знак “CE”, если имеется, или
обозначение Art.3, Abs.3
2. Номер обозначенной позиции
3. Типовое обозначение
4. Индекс модификации прибора
5. Материал
6. Год изготовления
7. Условный диаметр (для DIN DN;
для ANSI Size)
8. Допустимое избыточное, рабочее
давление
при
комнатной
температуре (для DIN PN; для
ANSI CL)
9. Номер заказа с коэффициентом
модификации
10. Позиция заказа
11. Коэффициент расхода: (для DIN
значение Kvs, для ANSI значение Cv)
12. Характеристика:
%-равнопроцентная; Lin-линейная
Для DINA/Z=ОТКР/ЗАКР;
для
ANSIO/C
13. Уплотнение
ME-металлическое;
ST-стеллитированное;
NI-никелированное;
PT-мягкое уплотнение с PTFE
PK-мягкое уплотнение с PEEK
14. Компенсация давления:
DIN – D; ANSI - B
15.
I или III – тип делителя потока
Типовой шильдик привода тип 3277
рабочий
пневмопривод
ход
диапазон пружин
диапазон упр. давления
EB 8251
макс. питающее
давление 6 бар
ограничение
до… бар
