12 Техническое обслуживание Замена деталей
5.2 Замена деталей в
конструкции с изолирующей
вставкой
Замена набивки сальника производится
согласно инструкциям в разделе 5.1.1
для стандартного исполнения
Замена седла и конуса производится
как для стандартной конструкции, см.
раздел 5.1.2.
Седло:
1. Отвинтить гайки (5.1) и снять
верхнюю часть клапана (5) с
конусом
и штоком с его
основного корпуса.
2. Вывинтить специальным ключом
(см. материалы ЕВ 029, старое
название WA 029) седло (2).
3. Обработать смазочным
средством (зак.№ 8150-0119)
новое седло (либо хорошо
почищенные или доработанные
по уплотнительному конусу и
резьбе старые) и завинтить на
место в клапане.
Моменты затягивания резьбы
седла
также приводятся в
материалах ЕВ 029.
Конус:
1. Отвинтить гайки (5.1) и снять
верхнюю часть клапана (5) с
конусом и штоком (6) с его
основного корпуса (1).
2. Отвинтить гайки (6.1, 6.2) и
резьбовую втулку (5.2).
3. Вынуть конус из верхней части
клапана.
4. Вставить новый конус (3) со
штоком (6). При определенных
обстоятельствах возможна также
установка старого конуса, после
его доработки.
5. Установить шток (6) с конусом
(3). Возможна также установка
старого
конуса после его
доработки.
Обработать шток конуса (6)
перед установкой смазочным
средством (зак.№.8150-0119).
Доработка конуса
Легкие
повреждения на краях
поверхности уплотнения конуса можно
устранить поворотом последнего. Для
конуса мягкого уплотнения доработка
возможна только до размера «х»
(рис.5).

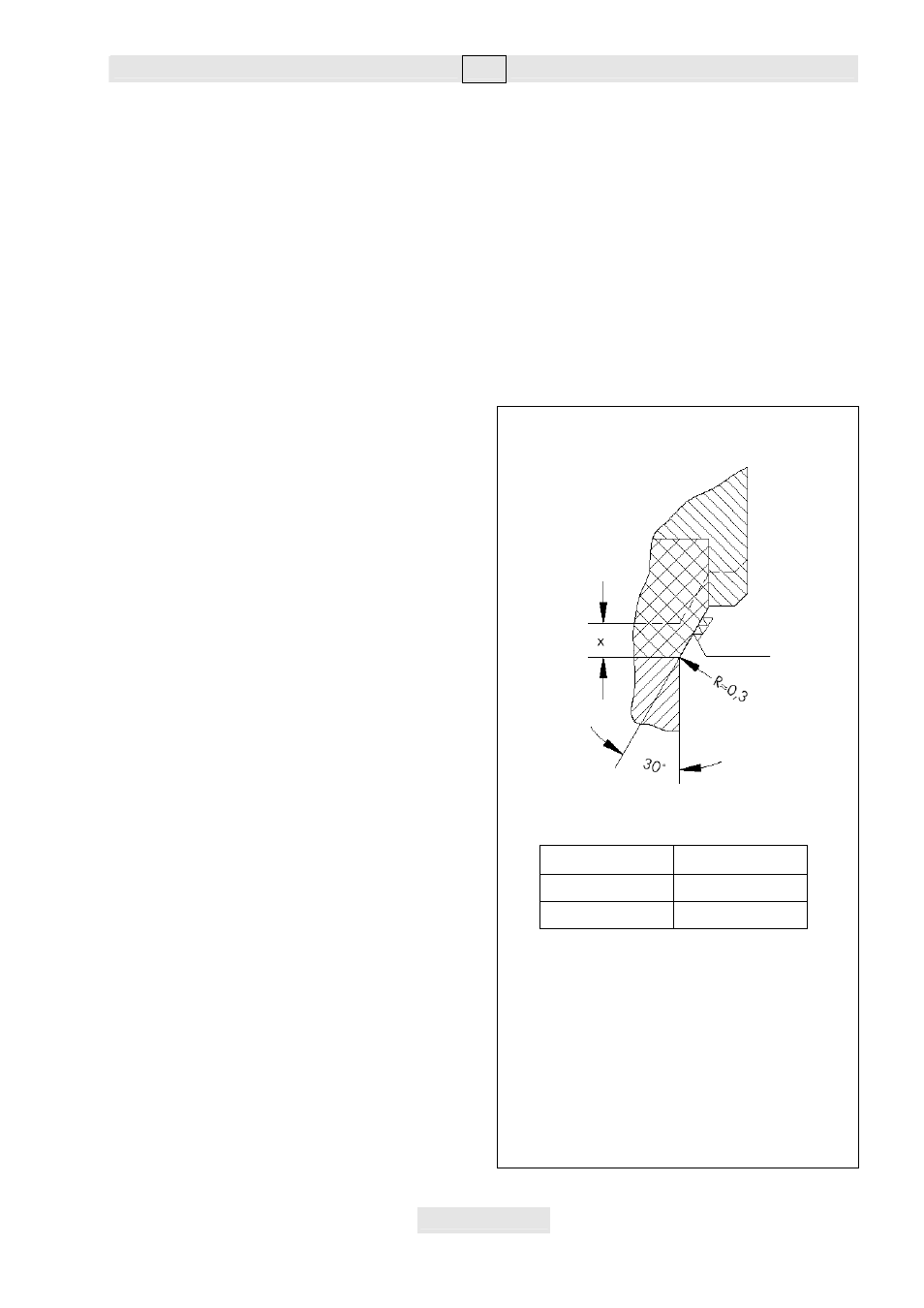

Рис.5 • Доработка конуса
мягкого уплотнения
поверхность
уплотнения
диаметр отверстия
седла Ø
х [mm]
31…50 1
63…150 2
EB 8251
