5 Конструкция и принцип действия
Привод тип 3271

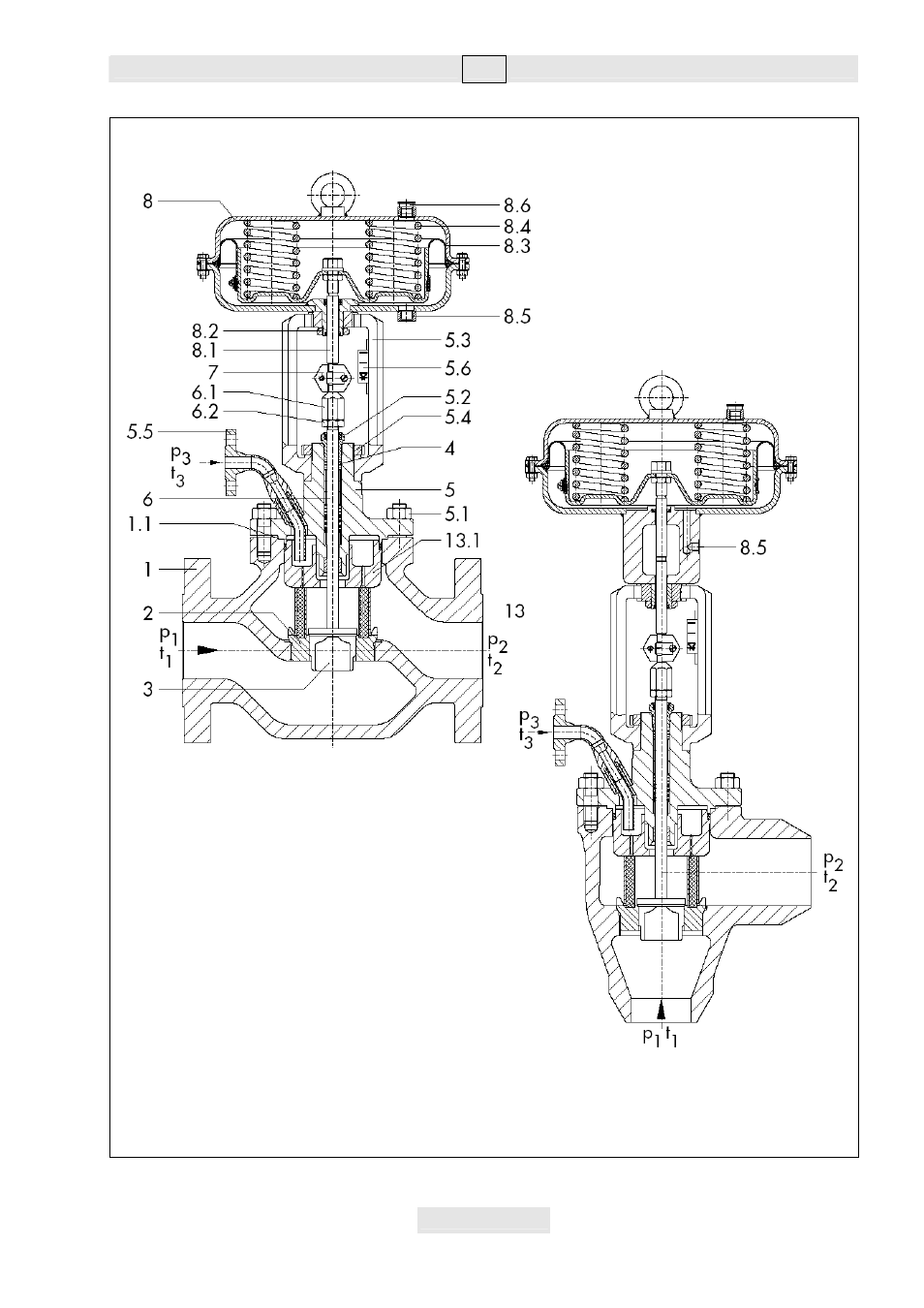

Рис. 2 • Клапан в сечении
Привод тип 3277
проходной клапан тип 3281
1. корпус клапана 6. шток конуса
1.1 уплотнение 6.1 соединительная гайка
2. седло 6.2 контргайка
3. конус 7. муфта
4. набивка 8. привод
5. верхняя часть клапана 8.1 шток привода
5.1 гайки 8.2 гайка привода
5.2 резьбовая втулка 8.3 мембрана
5.3 рама 8.4 пружина
5.4 гайка крепления рамы 8.5 подключение
управляющего давления
угловой клапан
5.5 присоединение для
подачи холодной воды
тип 3286
8.6 сброс воздуха
5.6 линейка рабочего хода 13. делитель потока
13.1 опорная деталь
EB 8251
