Техническое обслуживание Замена деталей
Размер х вычисляется:
х=(А + Р – В) – 2S [mm]
Размер х до ±0,3мм заполняется
согласующими уплотнениями.
Если размер х ≥ S, уложить
дополнительный графитовый
шнур.
Условный
диаметр Ду
до 100
125 до 250
300
S mm
4
8
10
P mm
1,8
3
3,5
5.3 Демонтаж делителя потока
После каждого демонтажа клапана
обязательно обновляются фланцевое
уплотнение (1.1) и
согласующие
уплотнения (1.2).
Для нового фланцевого уплотнения
(1.1) необходимо вычислить количество
согласующих уплотнений и связанный с
ними размер «х».
Сначала определяется размер А,
затем размер В.
Размер Р для запрессовки и
размер S для 2-позиционного
графитного шнура берутся из
таблицы.

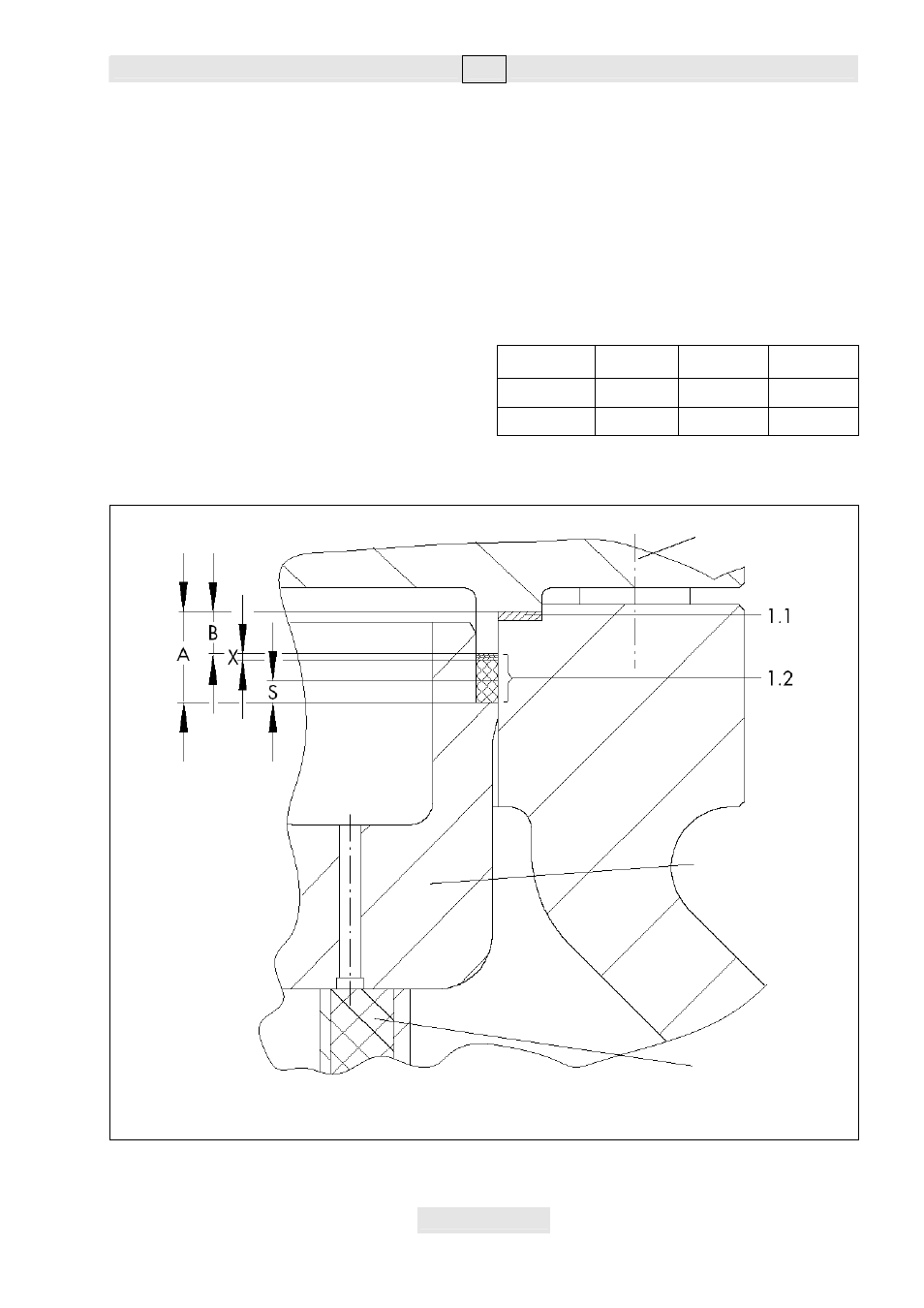

Рис.6 • Монтаж делителя потока
верхняя часть клапана
опорная деталь
делитель потока
EB 8251
