Инструкция по эксплуатации Samson 3768 Сигнализатор
Страница 8
2.3 Установка на поворотный привод
(рис. 5)
При помощи навесных и дополнитель-
ных частей, приведенных в таблице на
стр. 10, сигнализатор конечных поло-
жений может также монтироваться на
поворотном приводе согласно VDI/VDE
3845. При этом вращательное движе-
ние поворотного привода передается
через кулачковый диск вала привода и
сканирующий блок рычага сигнализа-
тора конечных положений на управля-
ющие флажки.
2.3.1 Монтаж рычага сканирующего
блока
Рычаг сканирующего блока (35) наса-
дить на сторону передающего рычага
(37), противоположную стягивающей
гайке, и закрепить при помощи прило-
женных болтов (38) и контргаек.
2.3.2 Монтаж промежуточной вставки
Привод SAMSON:
Сначала закрепить адаптер (36) на сво-
бодном конце вала поворотного приво-
да, затем вставку – на корпусе привода,
каждую с помощью двух болтов. При
этом прокладку расположить так, чтобы
при исполнении с магнитным клапаном
пневмоприсоединения сигнализатора по-
казывали на сторону корпуса мембра-
ны. Кулачковый диск и шкалу располо-
жить и закрепить согласно главе 2.3.3.
Другие приводы:
Гайку (42) закрутить на дуге привода,
положить вставку и закрепить ее двумя
болтами. Уплотнительное кольцо сдви-
нуть через сцепление (44) и насадить на
вал привода.
Кулачковый диск (40) и шкалу располо-
жить и закрепить согласно главе 2.3.3.
8

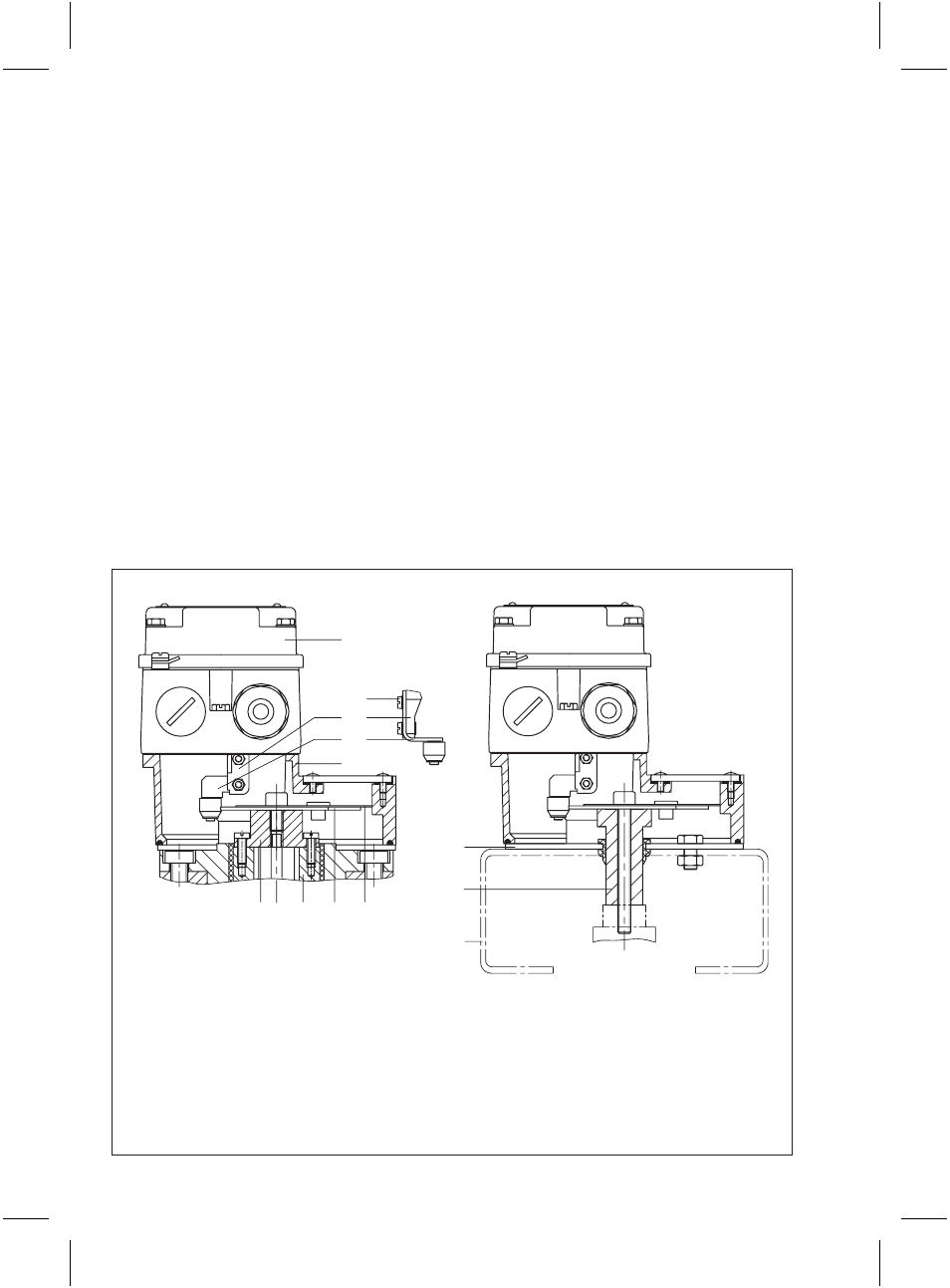

Рис. 5 · Монтаж на поворотный привод
33
38
37
35
34
36
39
40
41
42
43
44
SAMSON Òèï 3278
VDI/VDE 3845
39 Шкала
40 Кулачковый диск
41 Вал привода
42 Гайка
43 Скоба (поворот 90°)
44 Сцепление
33 Сигнализатор
34 Промежуточная вставка
35 Рычаг сканирующего блока
36 Адаптер
37 Передающий штифт
38 Винты
