Инструкция по эксплуатации Samson 3768 Сигнализатор
Страница 5
Для приводов от 240 до 700 см
2
боковая коммутационная плата на со-
единительном блоке должна быть осна-
щена согласно маркировке на соедини-
тельном блоке, так чтобы символ при-
вода для «шток привода выдвигается»
или «шток привода втягивается» совпа-
дал с исполнением привода. В против-
ном случае оба крепежных болта нужно
открутить и, повернув переключающую
плату на 180°, вновь установить.
Соединительный блок с уплотнитель-
ными кольцами посадить на сигнали-
затор и нишу привода закрепить кре-
пежными болтами. При приводе «шток
привода втягивается» дополнительно
монтируют сборную трубку управляю-
щего давления.
При приводе 120 см
2
(тип 277-5)
отверстие в промежуточной плате при
монтаже сигнализатора предельных па-
раметров должно закрываться с по-
мощью шланга в отверстии ниши при-
вода. Закрепляющий болт на обратной
стороне сигнализатора удаляют, а бо-
ковой выход давления питания (выход)
заглушается с помощью заглушки из
оснастки. Давление питания при при-
воде 120 см
2
проходит не через со-
единительный блок, а через переклю-
чающую плату (рис. 3, справа) на мем-
бранную камеру.
Переключающая плата устанавлива-
ется согласно соответствующей симво-
лике и затем закрепляется.
5

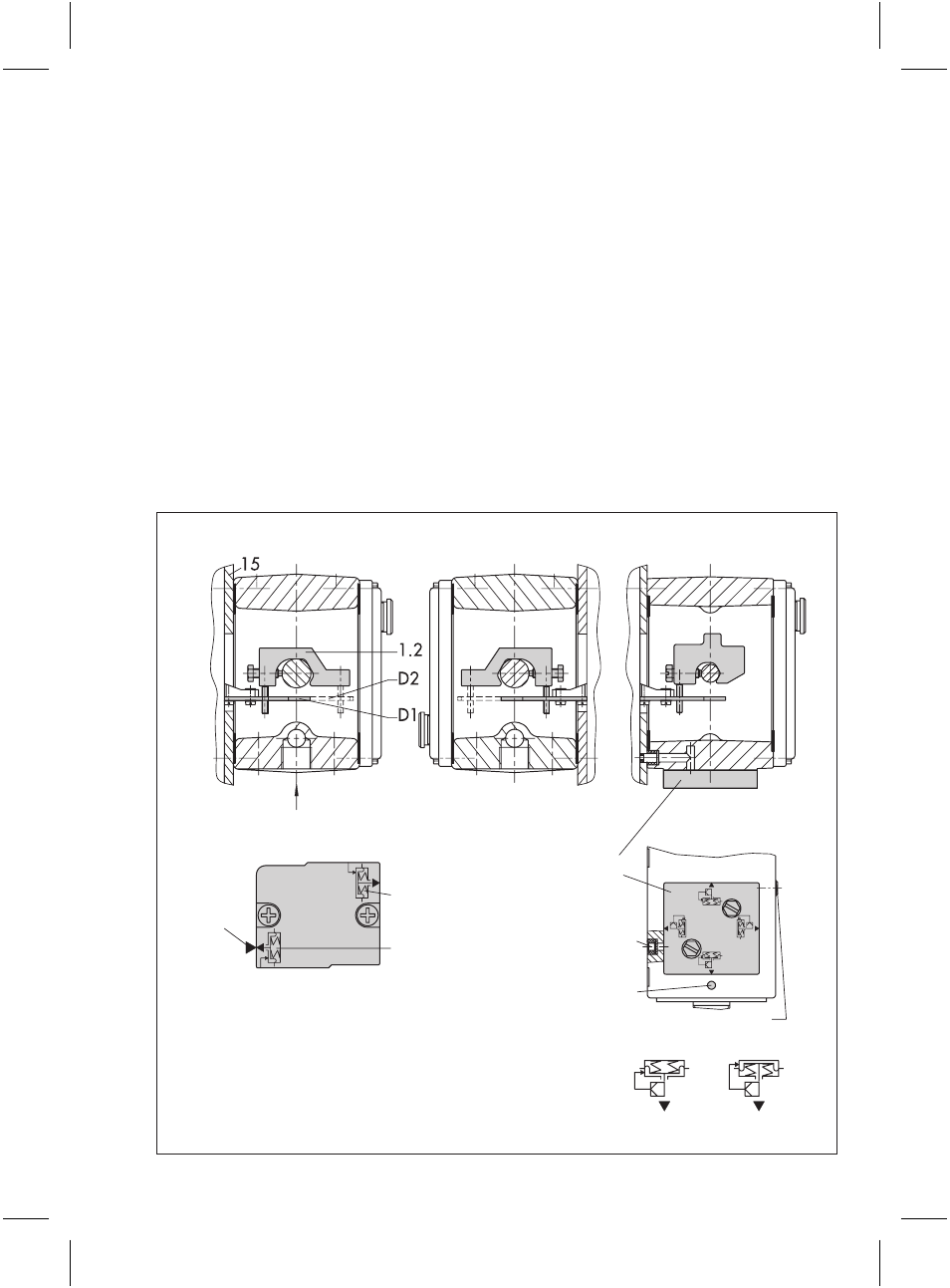

Рис. 3 · Монтаж скобы
Тип 3277с 240 до 700 см
2
Маркировка
Шток привода
втягивается
Шток привода
выдвигается
Переключающая
плата
Вход давления при
монтаже слева
Маркировка
вход давления при монтаже справа
Плата переключения
на соединительном блоке
Присоединение
управляющего
давления
Монтаж слева
Монтаж справа
Лицом к присоединению управляющего давления
выдвигается
шток привода втягивается
Монтаж слева
монтаж слева
тип 3277-5 с 120 см
2
