1. Устройство и принцип работы
Индуктивный сигнализатор предель-
ных значений тип 3768 монтируется на
пневматический клапан. Он оснащен
двумя индуктивными контактами и при
достижении верхней или нижней точки
установленных значений, в особенно-
сти при достижении прибором конеч-
ного положения, управляет сигналом
для дальнейшей передачи сигнала на
индикаторное сигнальное устройство.
Индуктивный сигнализатор предель-
ных параметров может быть совмещен
с магнитным клапаном, благодаря чему
исполнительный орган может быть при-
веден в безопасное положение.
Индуктивный сигнализатор предельных
параметров подходит для прямой
встройки на привод САМСОН тип 3277
или через корпус адаптера для монта-
жа на установочный привод по NAMUR
(DIN / IEC 534). Ход и вместе с этим
положение клапана передается через
штифт на рычаг и преобразуется во
вращательное движение.
Поворотная ось (2) переносит это пово-
ротное движение на два управляющих
флажка (4) для воздействия на шлице-
вые инициаторы.
Для работы индуктивных предельных
контактов нужно включать в выходную
электрическую цепь соответствующее
транзисторное реле(смотри раздел 3).
Исполнение с магнитным клапаном
С помощью магнитного клапана испол-
нительный орган может переходить в
безопасное положение независимо от
выходного сигнала позиционера. Если
на вход подается управляющий сигнал,
соответствующий дискретному cèãíàëó
0 (выкл.), то питающее давление закры-
то и привод без воздуха, исполнитель-
ный орган приводится в безопасное
положение с помощью вмонтирован-
ных в привод пружин. Если на вход
подается соответствующий дискретно-
му сигналу 1 (вкл.) управляющий сигнал,
то питающее давление Р
st
передается
на привод, что приводит исполнитель-
ный орган в рабочее положение.
2
4
5
3
2
1
1.1
6
7
supply
8
u[V]
pst
1
Рычаг
1.1 Передающий штифт
2
Поворотная ось
4
Управляющий флажок
5
Шлицевой инициатор
6
Винт
7
Регулятор давления
8
Дроссель

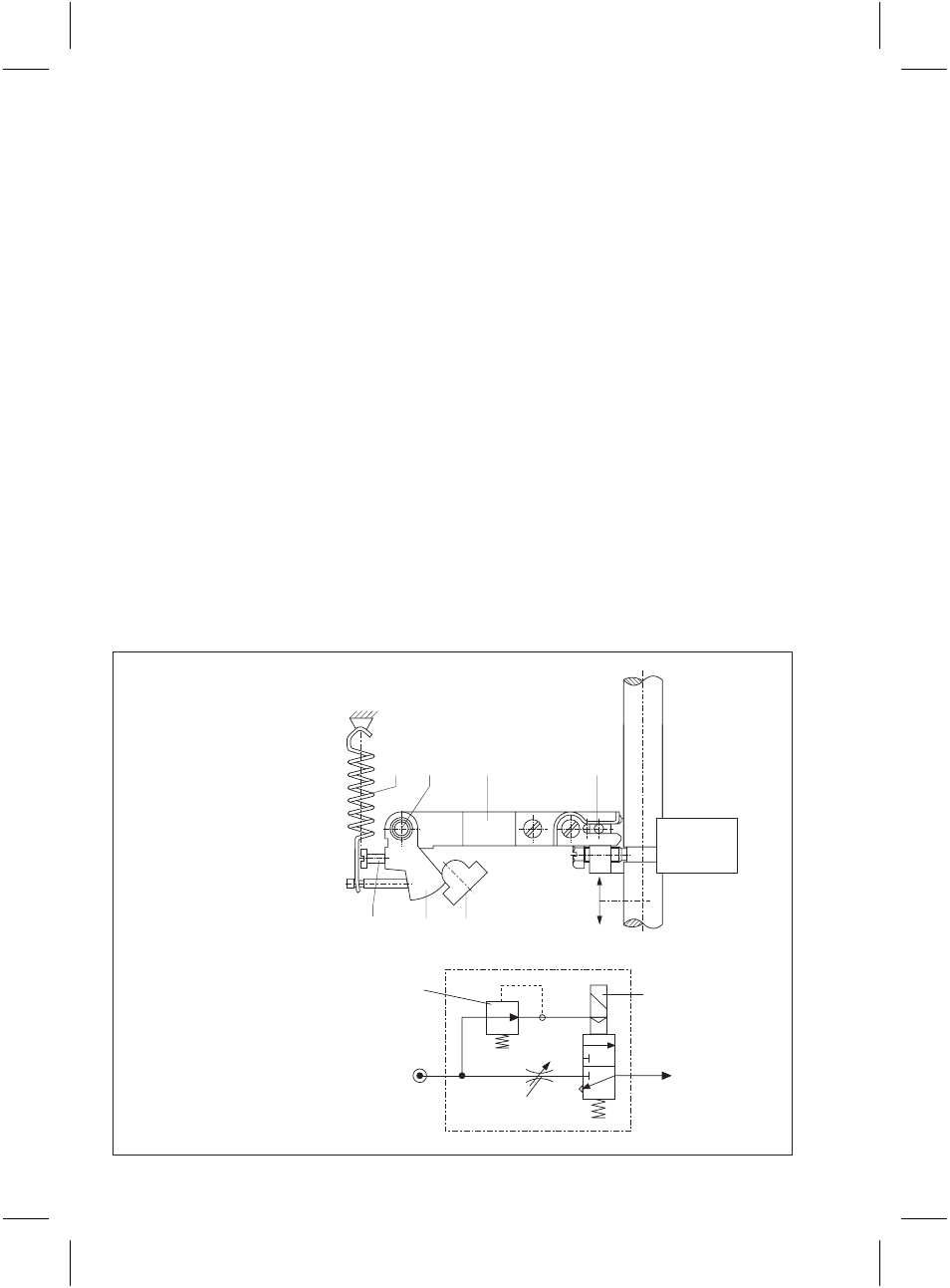

Рис. 2 · Блок-схема.
