Samson 3768 Сигнализатор - Инструкция (Страница 7)

7
26 28
A
B
26 27a
28 29 30
32
31
20
19
18
18
19
20
21
24 22 25 23
27b
Позиция монтажа штифта
Сброс давления

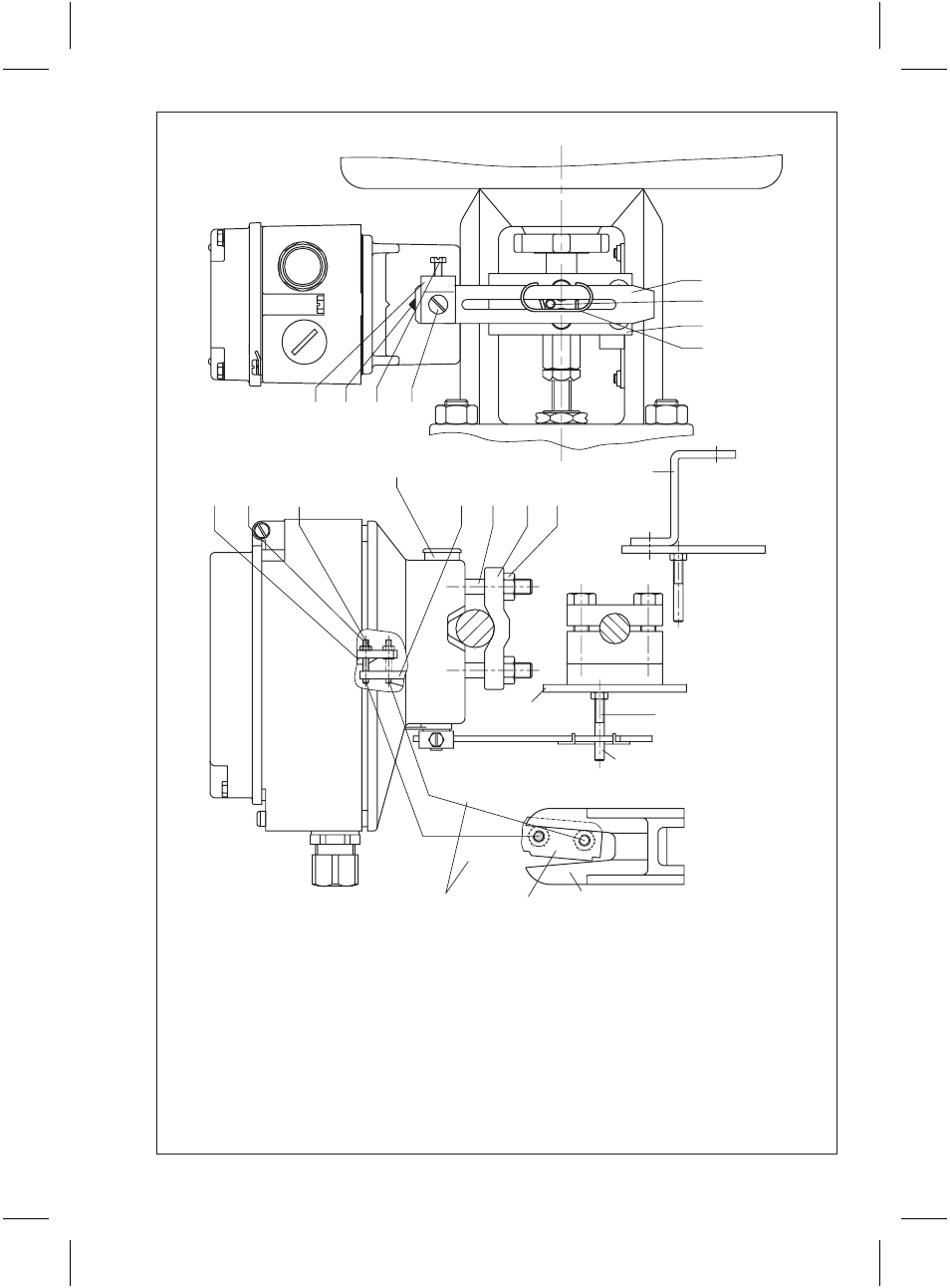

Рис. 4 · Монтаж по NAMUR DIN IEC 534
26 Рычаг сигнализатора
27 Передающий штифт
28 Угол
29 Винт штифта
30 Плата
31 Гайки
32 Монтажный угол
18 Рычаг N1, N2
19 Штифт
20 Плата
21 Скоба
22 Клеммная плата
23 Винт
24 Показатель
25 Вал
