9
Монтаж на клапан
EB 8365 RU
Монтаж на клапан рамочной конструкции (ребро NAMUR)
Монтаж на клапан стержневой конструкции

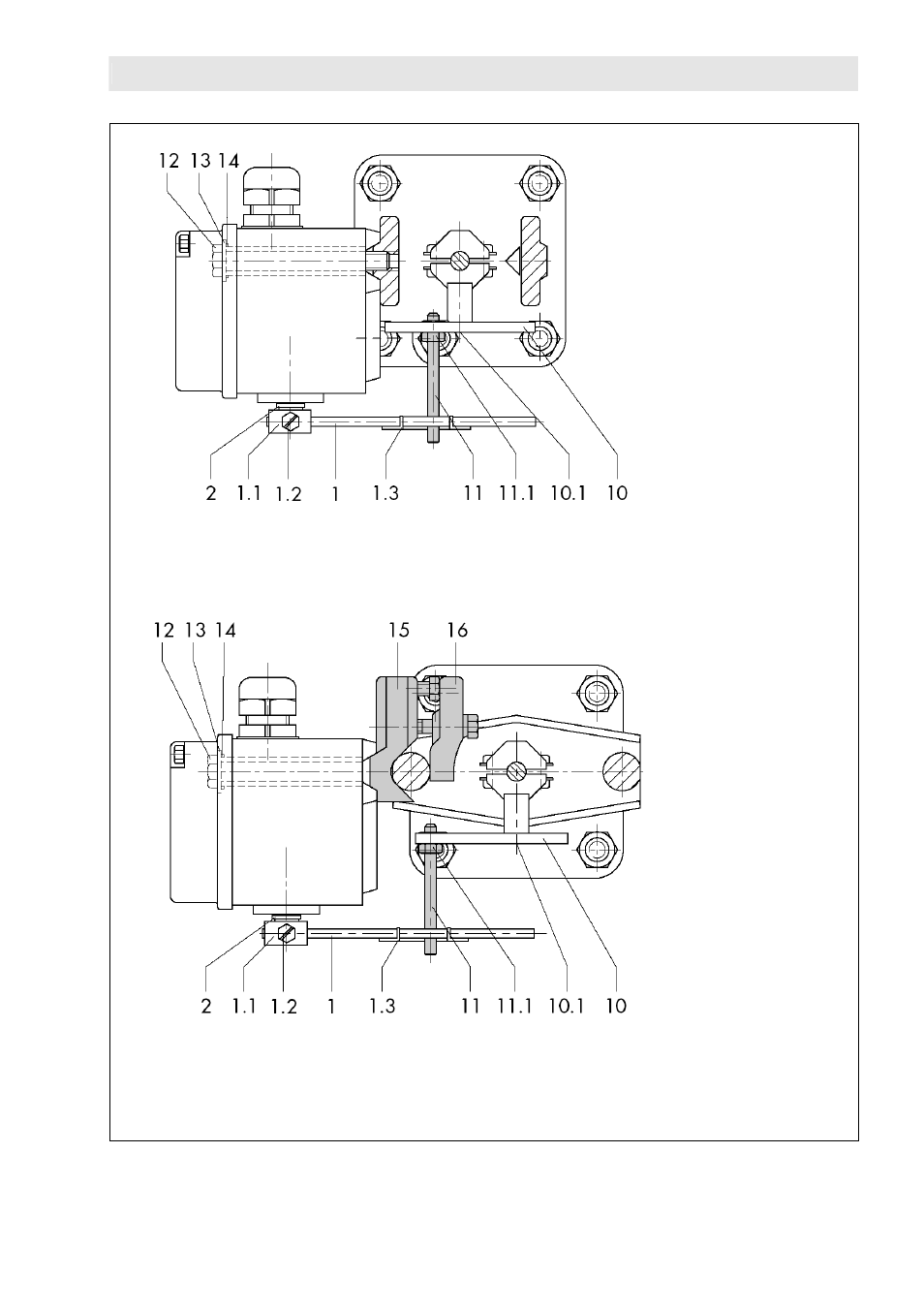

Рис.3 • Монтаж на клапан
1. Рычаг
1.1 Зажимная плата
1.2 Винт
1.3 Пружинный замок
2. Вал
10. Плата
10.1 Винты
11. Штифт
11.1 Гайки
12. Винт
13. Шайба
14. Кольцо
15. Держатель
16. Прижимная плата
