Техническое обслуживание
EB 8365 RU
С другими длинами рычагов, установить
точку переключения на измененную
длину рычага.
Например,
если
длина
рычага
изменилась от 100 мм до 160 мм,
расстояние
между
точками
переключения увеличивается от 2.0 мм
до 3.2 мм соответственно.
Упрощенная настройка индуктивного
датчика конечных положений:
Клапан ЗАКРЫТ: регулирующий клапан
закрыт пока плунжер находится в седле.
Клапан ОТКРЫТ: регулирующий клапан
может быть перемещен в требуемое
положение,
например,
конечное
положение.
Повернуть регулировочный винт
(3.1) для плавного перемещения
управляющего флажка (4.1)
к
контакту
до достижения точки
переключения.
Повернуть регулировочный винт в
обратном
направлении
до
достижения того, чтобы точка
переключения достигла остановки
после контакт SJ 3.5-NO = ≥ 1/6
поворота (оборота) и контакт SJ 3.5-
SN = ≥ 1/16 до 1/10 поворота
(оборота).
При
тщательной
регулировке
достигается
выше
указанное
расстояние
между
точками
переключения.
3.1 Регулировочный винт
4.1 Управляющий флажок
4.2 Кулачковый диск
Тип 4746-x2
индуктивные
выключатели
Тип 4746-0281
Закрывающий
3-проводный
датчик PNP
Тип 4746-x3
электрический
выключатель
Тип 4746-04
пневматический
выключатель

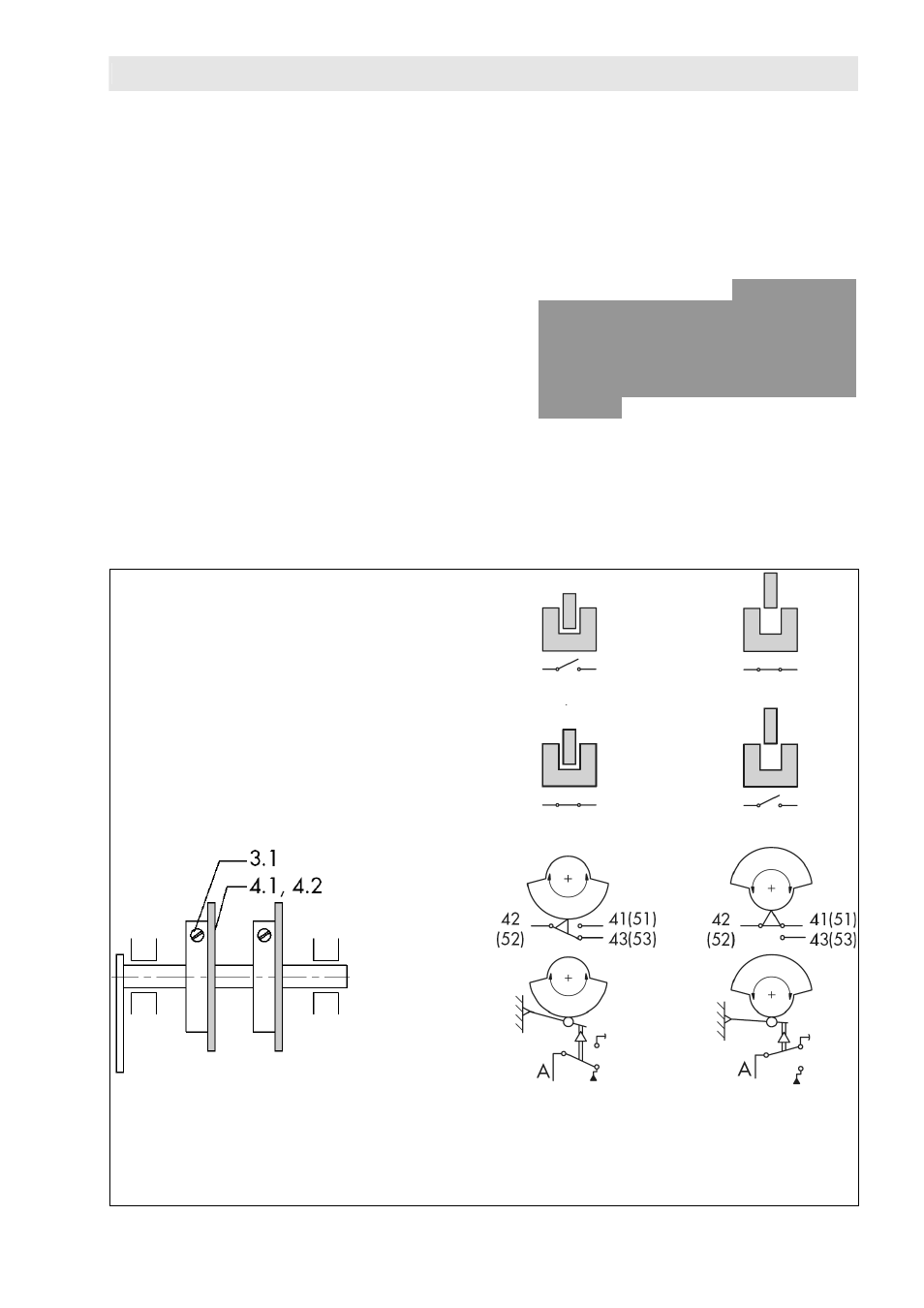

Рис.6 • Концевые выключатели
открыт закрыт
питающее давление питающее давление
подано отключено
закрыт открыт
