7 Конструкция и принцип действия
EB 8365 RU
1. Рычаг хода клапана
1.1 Штифт
2. Вал
3. Корпус переключателя
3.1 Регулировочный винт
4.1 Управляющий флажок
4.2 Кулачковый диск
5. Шлицевой инициатор клапана
6. Переключающий рычаг
6.1 Ролик
6.2 Пружина
7. Электрический выключатель
8. Пневматический выключатель
8.1 Сопло (в выключателе)
8.2 Отражательная заслонка (в
выключателе)
9. Пневматический
микровыключатель
10. Плата для установки на штоке
привода или штоке конуса
Пневматический сигнализатор конечных положений и функция переключения

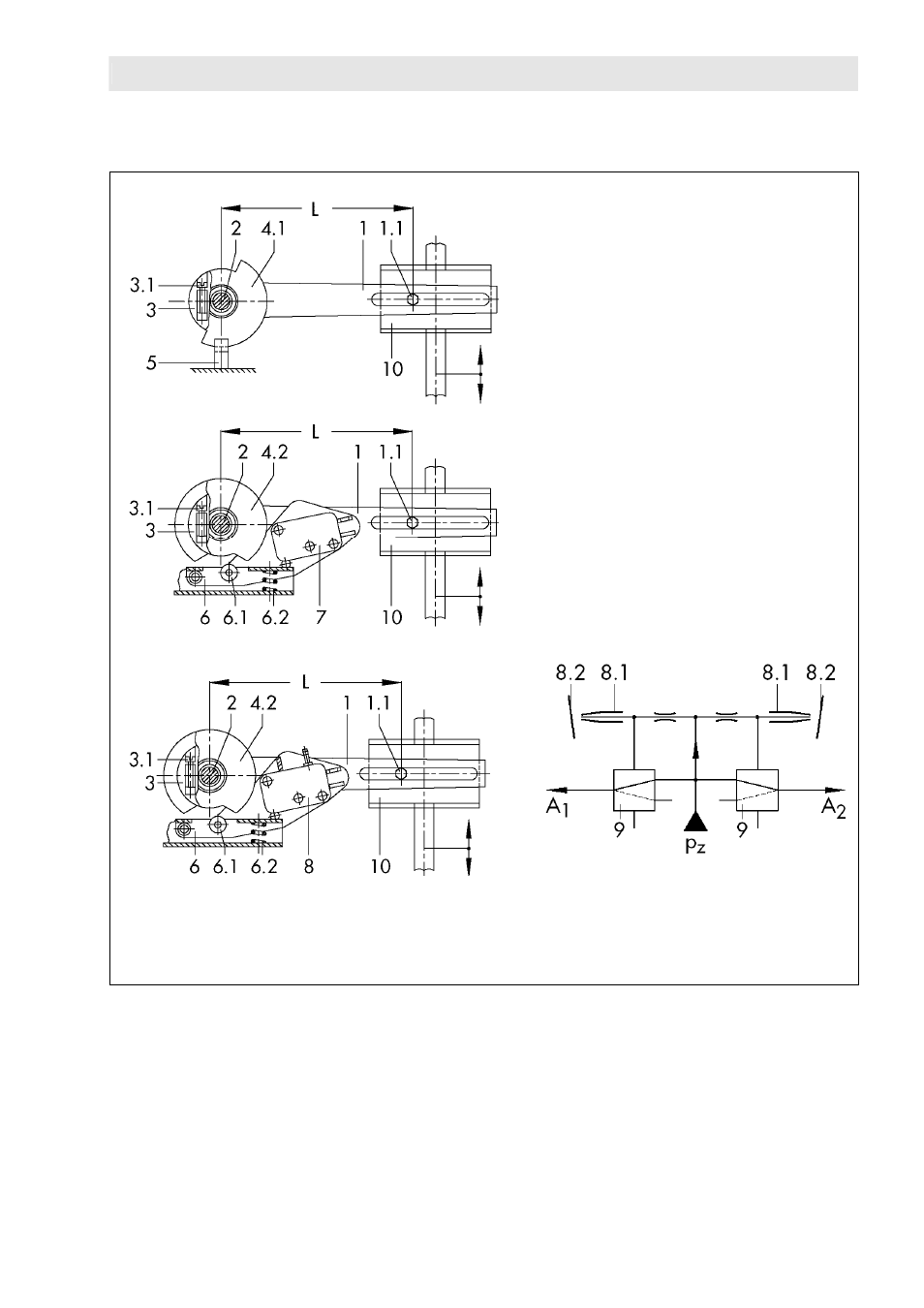

Рис.2 • Схемы работы сигнализаторов
Индуктивный сигнализатор
Электрический сигнализатор
