11 Подключения
EB 8365 RU
3. Подключения
3.1 Электрическое подключение
При прокладке электрических
коммуникаций обязательно
следует соблюдать действующие
предписания
по оборудованию
силовых электроустановок, а
также местные нормы и правила
техники безопасности.
В
Германии – это VDE-
предписания и правила техники
безопасности профессионального
союза.
Монтаж
оборудования во
взрывоопасных производственных
зонах
регламентируется
документами EN 60079-14: 2003
(VDE 0165, часть 1)
«Электрическое оборудование для
зон с взрывоопасными газами» и
EN 50281-1-2: 1999 (VDE 0165
Часть 2) «Электрическое
оборудование для использования в
зонах с возгораемой пылью».
Для
искрозащищенных
электрических устройств
допустимые максимальные
значения указаны в сертификатах
соответствия EC (U
i
или U
o
; I
i
или I
o
; P
i
or P
o
; C
i
или С
o
, и L
i
или L
o
).
Для оборудования с типом защиты EEx
nA (неискрящее оборудование) в
соответствии со стандартом EN
50021 :1999 применимо следующее:
Соединяющие, прерывающие,
переключающие цепи должны
находиться под напряжением только во
время установки, наладки и ремонта.
Для оборудования, подключенного к
цепям с ограниченной энергией с
типом защиты EEx nL (оборудование с
ограниченной энергией), в
соответствии со стандартом EN
50021 (1999) применимо следующее:
Данный вид оборудования может быть
подключен при нормальных рабочих
условиях.
Внимание!
Обязательно следует соблюдать
приведенную в сертификате схему
клеммных подключений. Изменение
схемы может привести к утрате
взрывозащиты!
Не работать эмалированной
отверткой внутри и снаружи корпуса.

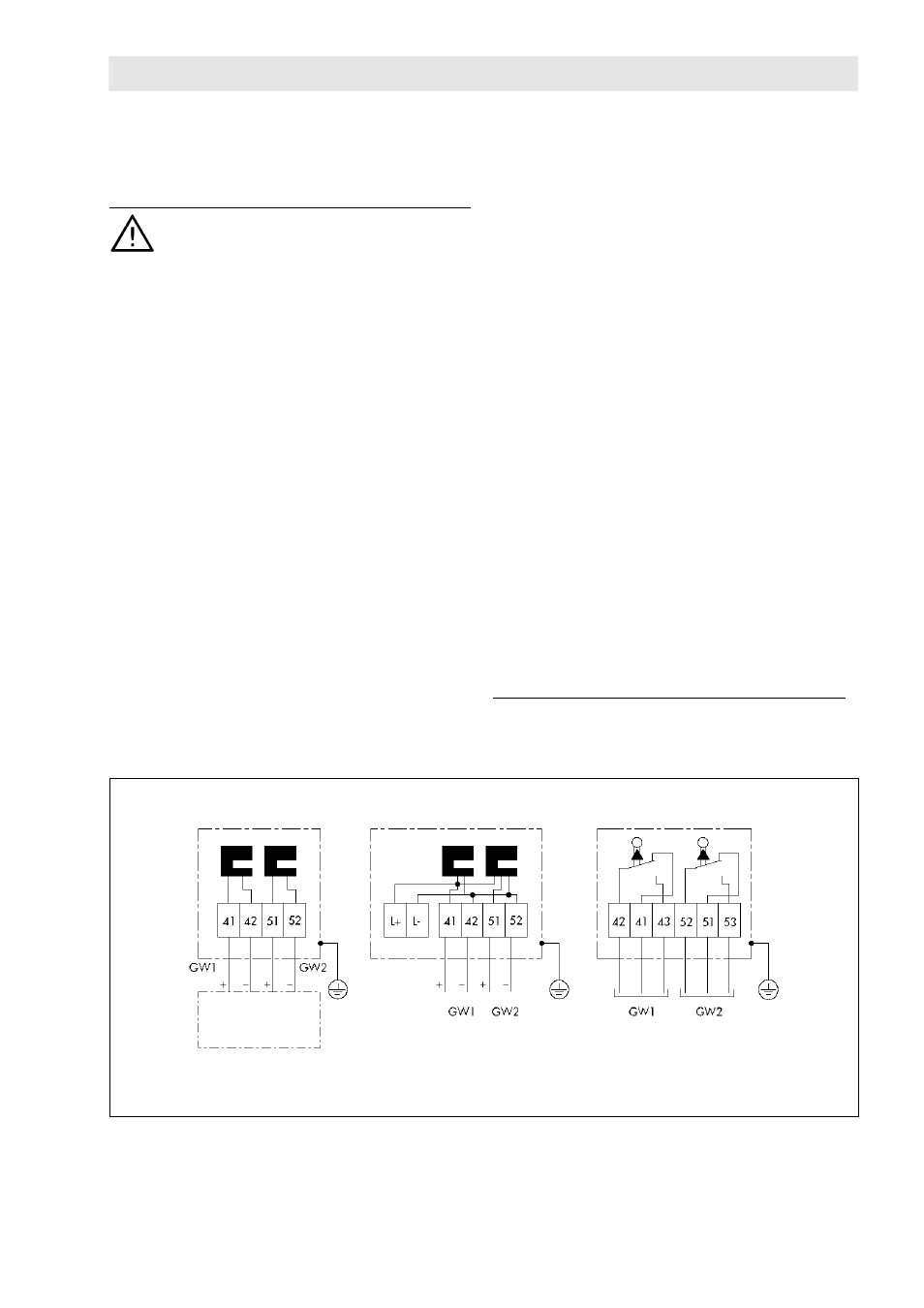

тип 4746-x2 тип 4746-0281 тип 4746-x3
Рис.5 • Электрическое подключение
Развязывающий
усилитель
по EN 60947-5-6
3-провод. контакты
Рабочее напряжение 10…30 В
