Монтаж
на
регулирующий
клапан

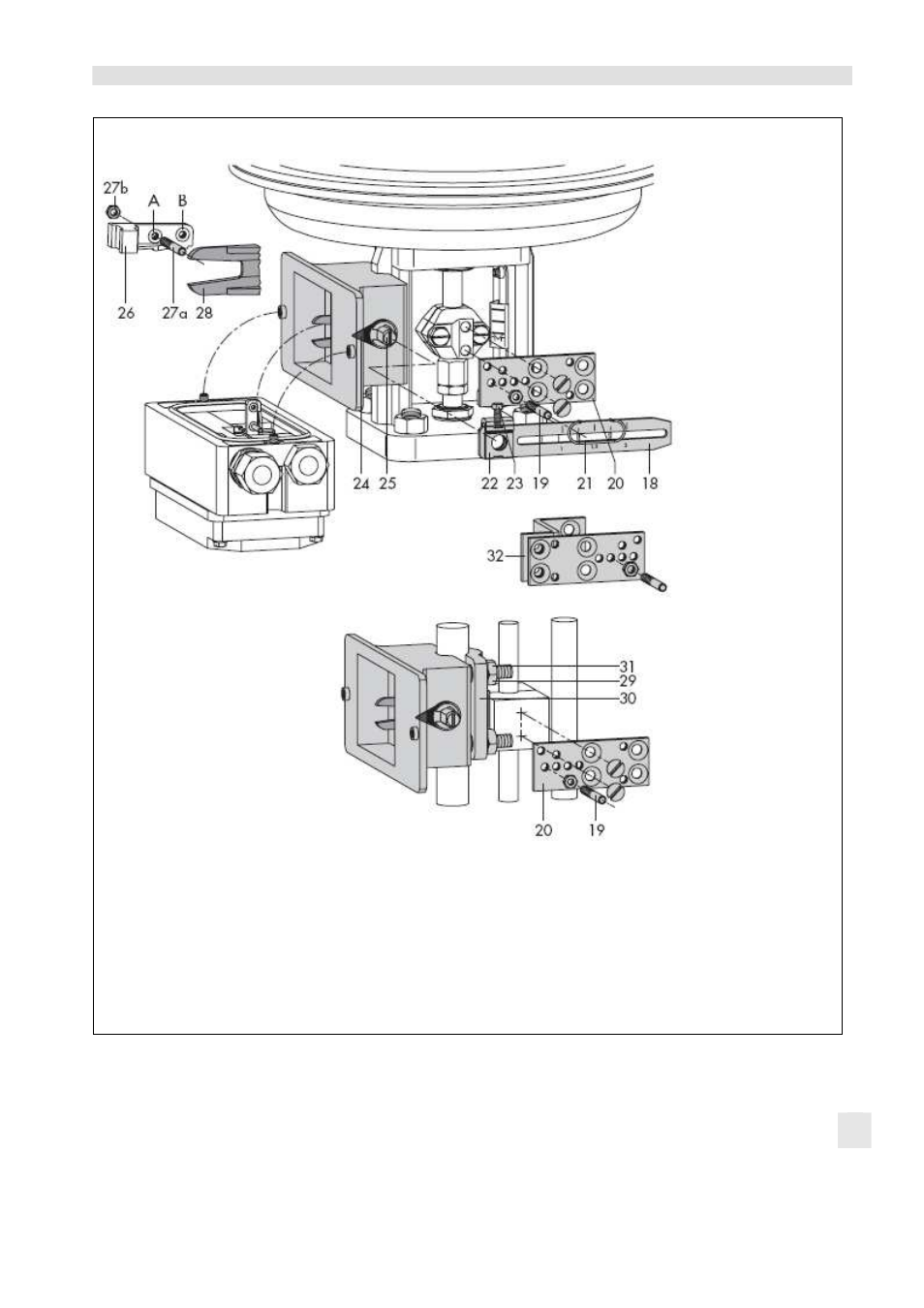

Рис
. 7 •
Монтаж
по
IEC 60534-6 (NAMUR)
ЕВ
8355-1 RU
17
Монтаж
на
ребре
NAMUR
Монтажное
положение
Монтаж
на
стержневую
раму
18.
Рычаг
N1, N2
19
Штифт
20.
Плата
21.
Зажим
22.
Зажимная
плата
23.
Винт
24.
Указатель
25.
Вал
26.
Рычаг
позиционера
27a.
Передаточный
штифт
27b.
Контргайка
28.
Скоба
29.
Штифтовые
винты
30.
Плата
31.
Гайки
32.
Монтажный
уголок
