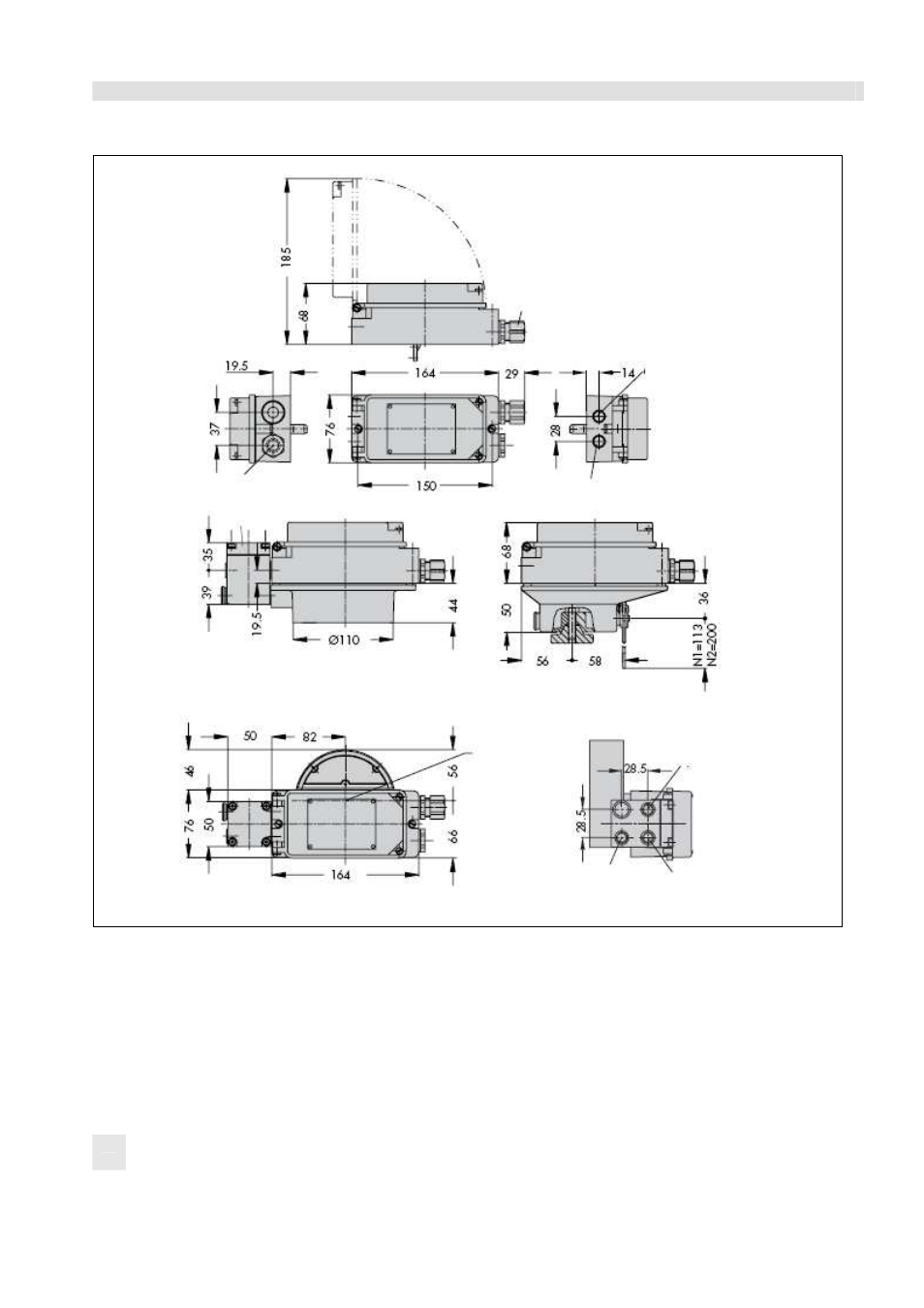

6. Размеры в мм
Размеры в мм
41 ЕВ 8355-1 RU
Прямой монтаж
Пневматические Соединения
G ¼ или G ¼ NPT
Входной сигнал
Реверсивный
Усилитель (доп.опция)
Установка по IEC 60534-6
(NAMUR) с адаптером
Пневматическое подключение
реверсивного усилителя
Выход 1 (А1)
Точка вращения
вала привода
Установка с промежуточной
деталью для поворотных приводов
Выход 2 (А2) Питание (Z)
Питание (9)
Выход (38)
