Монтаж

на

регулирующий

клапан

2.2

Монтаж

по

IEC60534-6


_____________________________________

Для

монтажа

позиционеров

потребуются

детали

по

таблице

5.

Номинальный

ход

клапана

определяет

выбор

рычага

и

измерительной

пружины

(

таблица

6).

_____________________________________

Корпус

адаптера

(

Рис

.7)

требуется

для

присоединения

по

NAMUR.

При

этом

ход

регулирующего

клапана

передается

через

рычаг

(18),

вал

(25)

на

уголок

(28)

корпуса

адаптера

и

далее

через

тягу

(27)

на

рычаг

позиционера

.

Чтобы

тяга

(27

а

)

правильно

прилегала

к

уголку

(28)

следует

устанавливать

имеющуюся

в

оснастке

пружину

согласно

рис

.5

на

обратной

стороне

корпуса

позиционера

.

Пружина

Запорный

винт

Рис

. 5 •

Крепеж

пружины

на

обратной

стороне

корпуса

Монтаж

позиционера

на

клапане

может

проводиться

как

с

левой

,

так

и

с

правой

стороны

регулирующего

клапана

(

рис

. 6

и

7).

Поворотом

позиционера

на

корпусе

адаптера

на

180º

направление

действия

всего

функционального

блока

клапан

/

позиционер

может

быть

согласовано

или

изменено

.

Монтаж

слева

Монтаж

справа

Монтажное

положение

платы

,

следящей

за

движением

узла

(20) ,

приводом

вверх

(

см

.

также

рис

.7)

Привод

типа

«

Шток

привода

выдвигается

» FA

Направление

прямое

>>

Направление

обратное

<>

Направление

прямое

>>

Направление

обратное

<>

Привод

типа

«

Шток

привода

втягивается

» FE

Направление

прямое

>>

Направление

обратное

<>

Направление

прямое

>>

Направление

обратное

<>

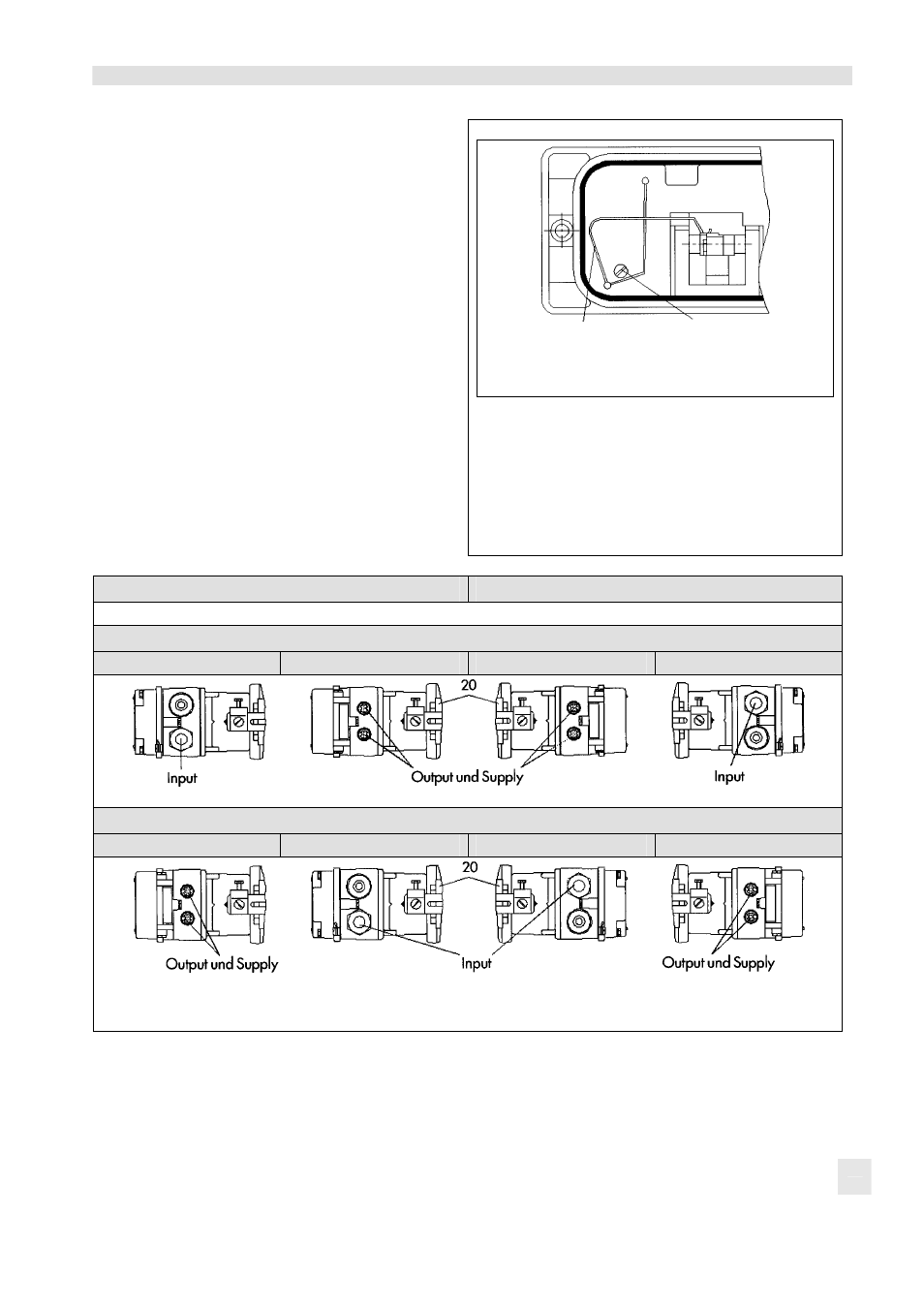

Рис

. 6 •

Обзор

вариантов

монтажа

по

NAMUR

с

левой

или

правой

стороны

клапана






ЕВ

8355-1 RU

15
