Инструкция по эксплуатации Samson 3766 Пневматический позиционер
Страница 42
Эксплуатция
4.3
Настройка
конечных
выключателей
Позиционер
с
индуктивными
конечными
выключателями
имеет
2
регулируемых
по
положению
управляющих
флажка
,
которые
взаимодействуют
с
соответствующими
шлицевыми
инициализаторами
(
датчиками
) (50).
Для
эксплуатации
индуктивных
конечных
выключателей
в
цепь
выхода
следует
включать
соответствующие
развязывающие
усилители
(
см
.
раздел
3.2.1).
Если
флажок
(51)
находится
в
поле
инициатора
,
его
сопротивление
становится
высоким
.
Если
флажок
находится
вне
поля
инициатора
,
его
сопротивление
падает
.
Конечные
выключатели
,
обычно
,
устанавливаются
так
,
что
в
обеих
предельных
положениях
появляется
соответствующий
сигнал
.
Однако
позиции
срабатывания
датчиков
могут
выбираться
и
для
индикации
промежуточных
положений
.
Выключатели
А
и
В
следует
устанавливать
в
зависимости
от
конечного
положения
клапана
(
клапан
«
Закрыт
»
или
«
Открыт
»)
по
таблицам
8
и
9.
Клеммы
41/42
и
51/52
могут
подсоединяться
к
конечникам
А
и
В
прямо
и
наоборот
,
в
зависимости
от
заказа
(
см
.
также
рис
. 12).
_____________________________________
Важно
!
Так
как
флажки
конечных
выключателей
не
могут
проворачиваться
на
360º,
следует
,
особенно
при
подключении
защитных
схем
,
непременно
учитывать
соответствие
положения
датчиков
А
и
В
положениям
клапана
«
Откр
»
и
«
Закр
».
_____________________________________
Требуемую
функцию
коммутации
,
будь
то
притягивание
или
отпускание
выходного
реле
при
погружении
флажка
в
шлицевой
инициатор
,
следует
в
конкретном
случае
задавать
с
помощью
перемычки
рабочего
тока
или
тока
покоя
на
развязывающем
усилителе
.

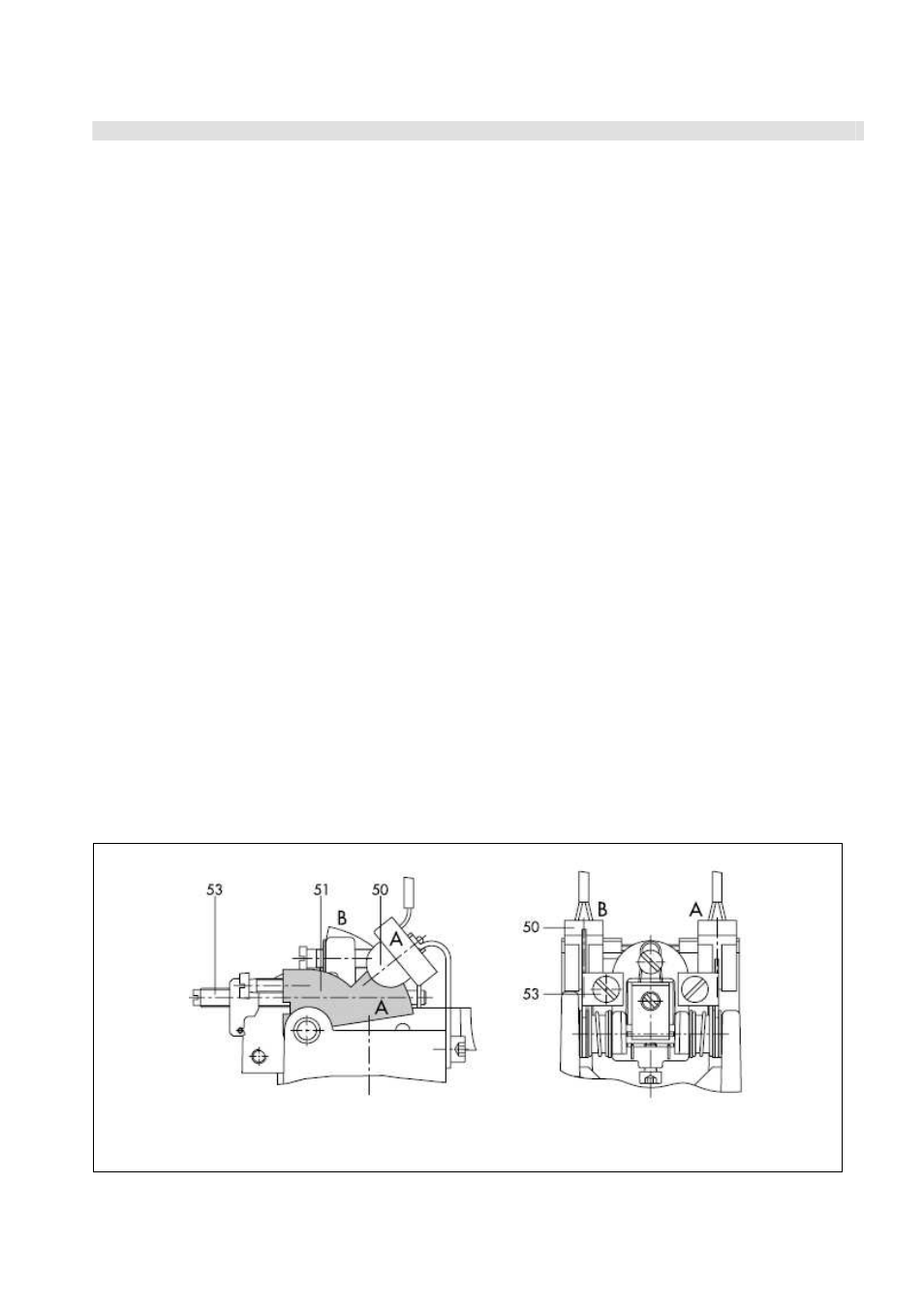

Рис
. 14 •
Конечные
выключатели
