Инструкция по эксплуатации Samson 3780 HART-позиционер
Страница 32
- 32
-
Подключения
EB 8380-1 RU
3.2.2 Структура соединений для
установления связи
Установление
связи
позиционера
с
персональным компьютером, оснащенным
FSK-модемом, или связи позиционера с
ручным терминалом (при необходимости
через
развязывающий
усилитель),
осуществляется согласно HART-протоколу.
(FSK-модем тип FXA-191, зак.№. 8812-
0024).
Если напряжения нагрузки регулятора или
станции управления недостаточно, между
ними следует подключать развязывающий
усилитель в качестве преобразователя
сопротивления нагрузки (подключение как
Ех-защищенное соединение позиционера,
рис. 10 и 11).
При
использовании
позиционера
во
взрывоопасных
зонах
необходимо
применять Ех-защищенный развязывающий
усилитель.
Подключенные контрольные и полевые
приборы со своими заданными адресами
могут работать через HART-протокол связи
по
индивидуальному, Standard-Bus
(Multidrop) или шинному FSK-соединению..
Индивидуальное соединение («от точки
до точки»)
Шинный адрес / вызывной адрес всегда
должен быть установлен на «0».
Standard-Bus (Multidrop) соединение
В соединении по Standard-Bus (Multidrop)
позиционер, как и при индивидуальном
соединении, следует аналоговым токовым
сигналам управления. Этот режим хорошо
подходит,
например,
для
работы
с
разбивкой диапазона (последовательное
включение) позиционеров.
Шинный адрес/вызывной адрес должен
находиться в пределах от 1 до 15.

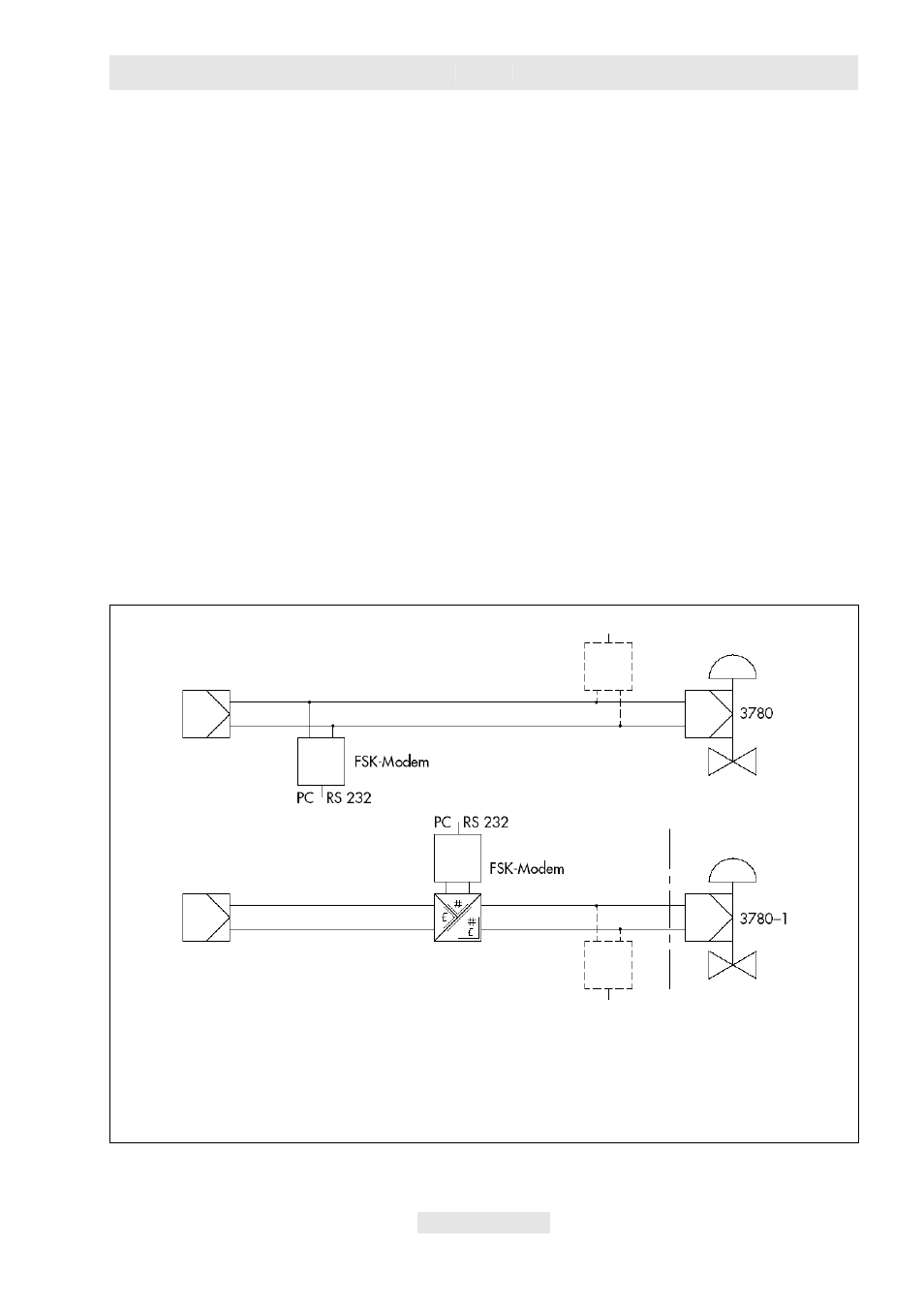

Рис.10 • Подключение с FSK-модемом
Ех-незащищенное соединение
ручной терминал или
2. FSK-модем
4…20 мА
Ех-защищенное соединение
станция управления/
контрольная станция
станция управления/
контрольная станция
безопасная зона
Ех-зона
развязывающий
усилитель в
Ех-исполнении
ручной терминал или
2. FSK-модем в
Ех-исполнении
