Установка позиционера на клапан
EB 8380-1 RU
Установка на SAMSON-привод тип 3278 Установка по VDI/VDE 3845 (NAMUR)

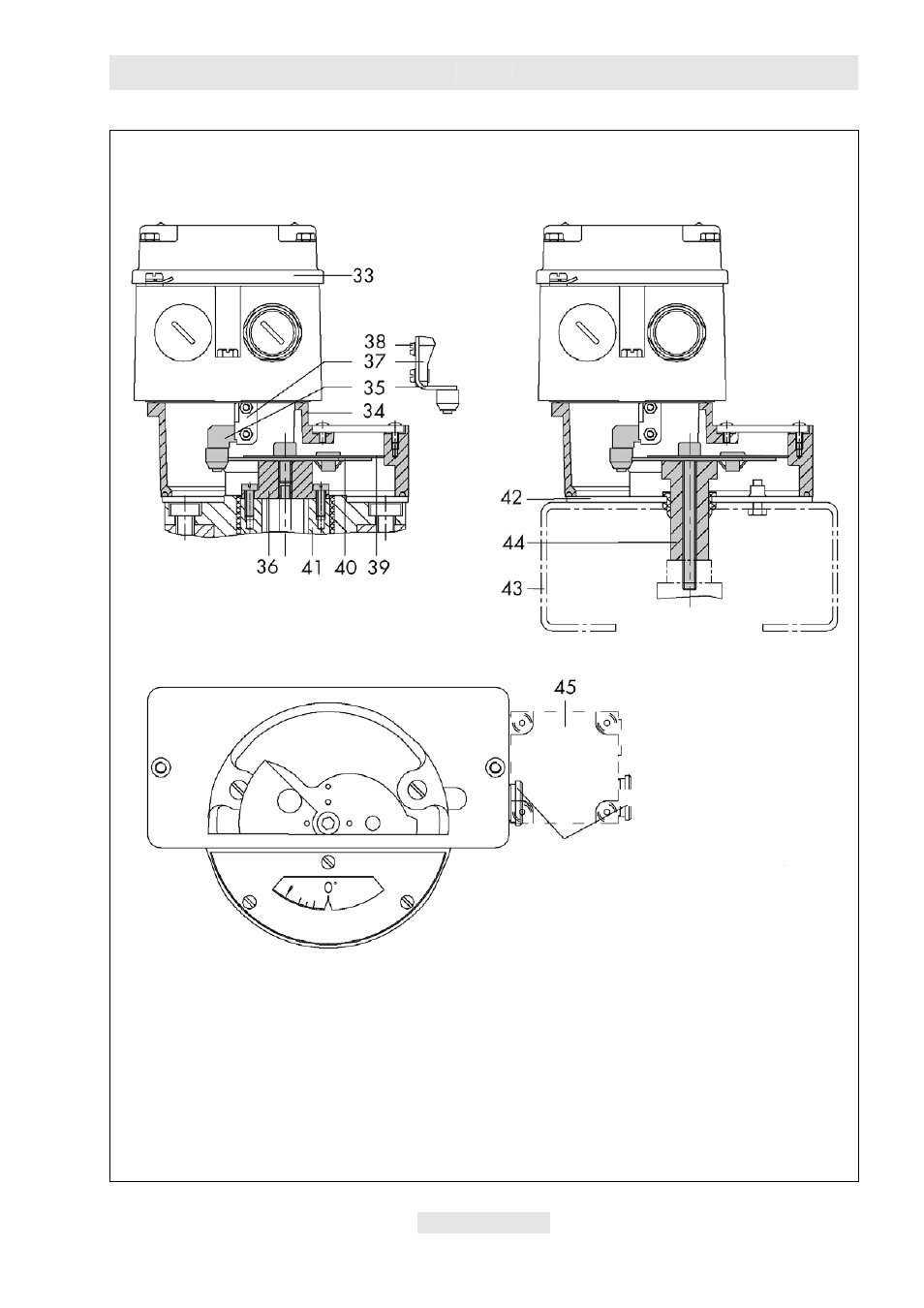

Рис.5 • Монтаж на поворотные приводы
33 Позиционер
34 Промежуточная вставка
35 Рычаг с контактным роликом
36 Адаптер
37 Передаточный рычаг
38 Винты
39 Шкала
40 Кулачковый диск
41 Вал привода
42 Шайба
43 Скоба (повернуто на 90°)
44 Муфта
45 Обратный усилитель
Монтаж
с обратным
усилителем
сброс воздуха
