- 11 - Конструкция и принцип действия
EB 8380-1 RU
1. Индуктивный путевой датчик
2. Микроконтроллер
3. Ключевой вентиль подачи давления
4. Ключевой вентиль сброса давления
5. Микроконтроллер
6. Регулятор давления 7. Питающее давление 1,4…6 бар
8. Входной сигнал 4…20 мА с наложением
FSK-сигнала
10. Шток привода
11. Рычаг
12. Зажимная скоба

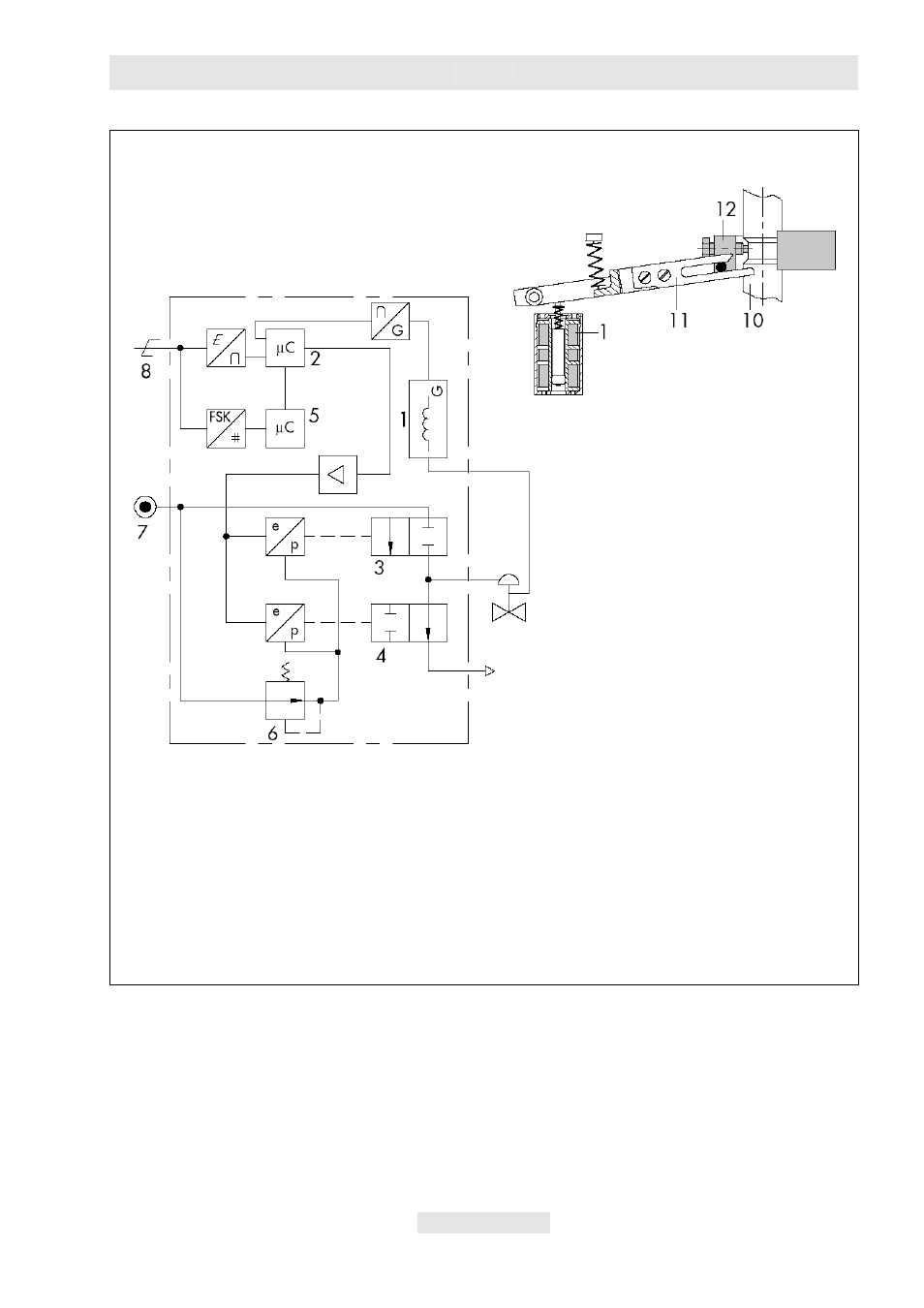

Рис.2 • Блок-схема позиционера
