- 28 - Подключения
EB 8380-1 RU

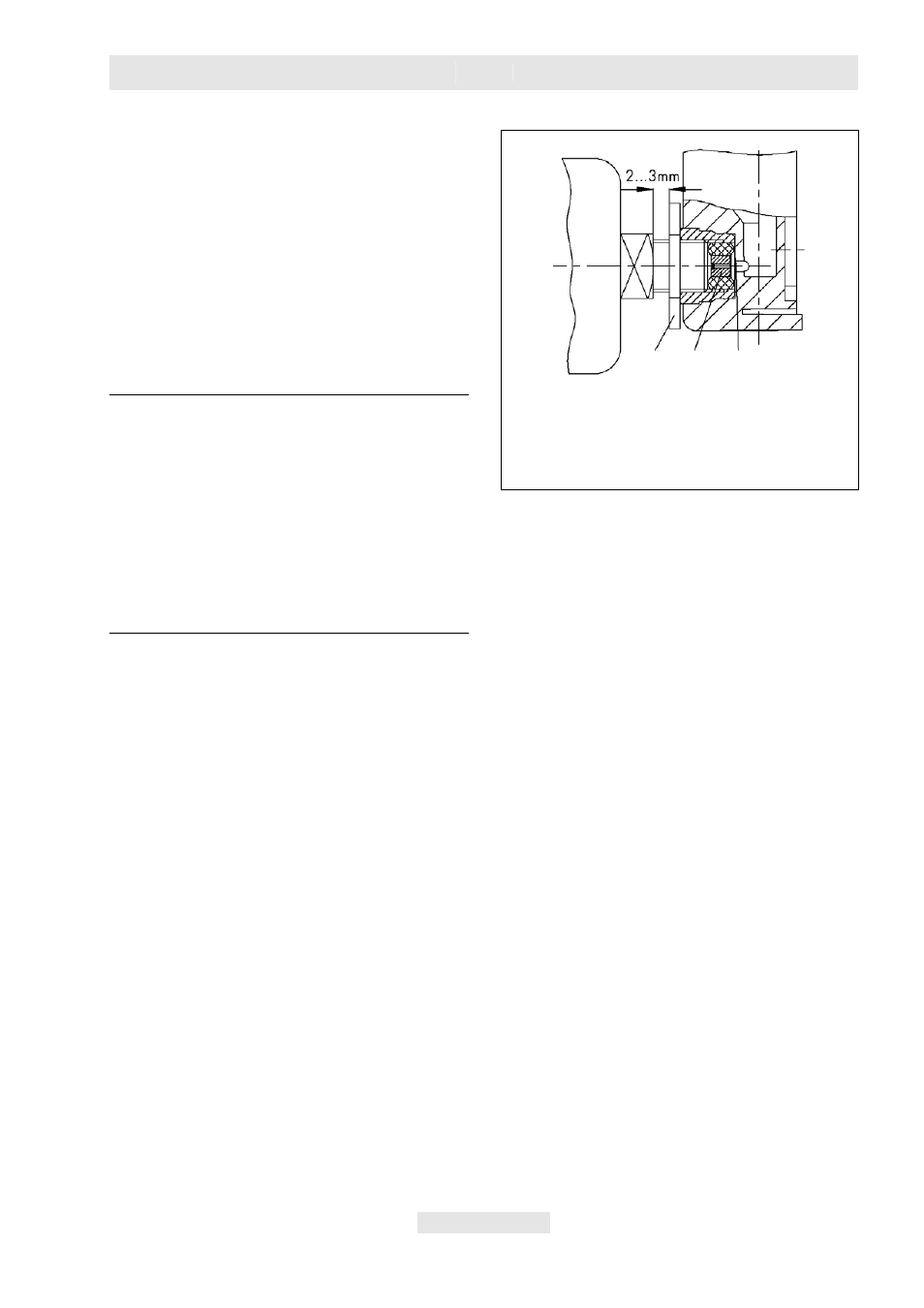

Рис.8 • Установка манометра
3. Подключения
3.1 Пневматические подключения
Пневматические подключения выполняются
либо как отверстия с резьбой NPT ¼, либо
как отверстия с резьбой G ¼.
Могут применяться обычные резьбовые
штуцерные соединения для металлических,
медных
трубок или шлангов из
синтетических материалов.
Важно!
Питающее давление должно иметь сухой
воздух без примесей масла и пыли.
Обязательно
следует соблюдать
предписания по техническому
обслуживанию установленных на входе
редукционных станций.
Воздушные
коммуникации перед
подключением необходимо тщательно
продувать.
Подключение управляющего давления в
случае прямого монтажа на привод тип
3277 жестко определено, при монтаже
согласно NAMUR подключение
располагается в зависимости от положения
безопасности
«шток втягивается или
выдвигается» на нижней или на верхней
стороне привода.
Выход воздуха:
подключение выхода
воздуха позиционера располагается на
монтажном дополнительном оснащении.
В случае прямого монтажа пробка сброса
воздуха находится на пластиковой крышке
исполнительного привода, при NAMUR-
монтаже на корпусе адаптера, а при
установке на поворотном приводе на
промежуточной вставке или обратном
усилителе.
3.1.1 Манометры
Для
контроля работы позиционера
рекомендуется устанавливать манометры
питающего и управляющего давления.
Детали
приведены в качестве
дополнительных принадлежностей в
таблицах 3, 4 и 6.
гайка дроссель с сеткой
(1790-6121)
