Монтаж
2.2
Грязеуловитель
Грязеуловитель необходимо
устанавливать перед перепускным
клапаном (Рис.2). Монтаж грязеуловителя
следует проводить так, чтобы поток среды
совпадал со стрелкой на корпусе прибора.
При
горизонтальном монтаже сетка
грязеуловителя должна висеть вниз. Для
работы с паром сетка грязеуловителя
должна находиться сбоку.
При
вертикальном монтаже с
направлением потока снизу вверх стакан
фильтрующей
сетки должен быть
направлен вверх. В этом случае
загрязненные частицы не скапливаются, а
задерживаются.
При
установке грязеуловителя
обязательно следует предусмотреть
достаточно места для демонтажа его
сетки.
2.3
Запорные вентили
Рекомендуется перед грязеуловителем и
позади перепускного клапана (Рис.2)
устанавливать ручные запорные вентили,
чтобы иметь возможность проводить
чистку грязеуловителя, другие работы по
техобслуживанию,
либо отключать
регулятор на время длительных
производственных пауз.
2.4
Манометры давления
Для контроля действующих в
технологической установке давлений на
входе и позади перепускного клапана
(
Рис.2) должны устанавливаться
манометры давления.

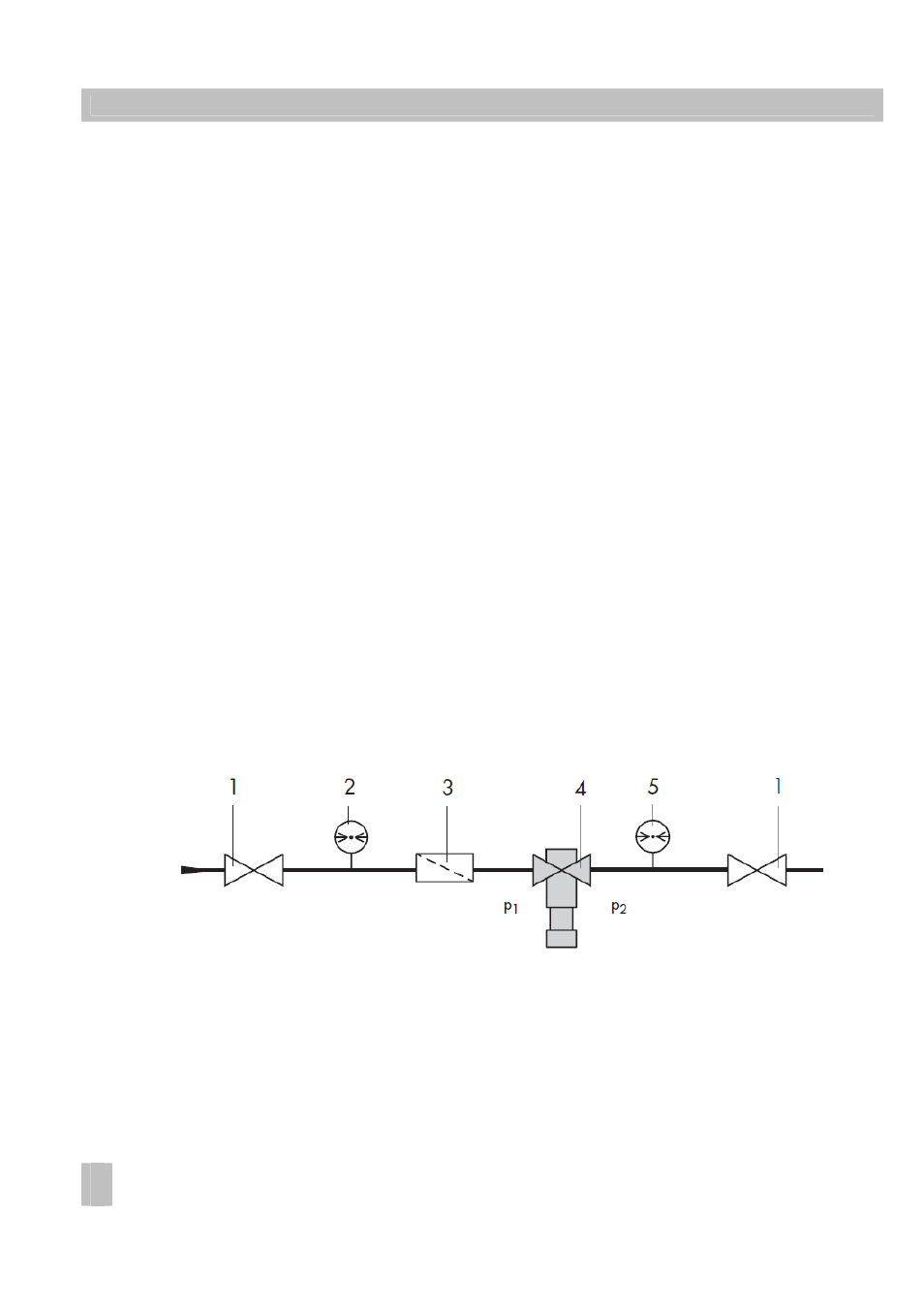

1.
Запорный вентиль
2. Манометр давления на входе клапана
3. Грязеуловитель
4. Перепускной клапан Тип 44-6 В
5.
Манометр давления на выходе клапана
Рис.2 Пример схемы монтажа
6
ЕВ 2626-2 RU
