Габариты и вес

8

Габариты и вес

Резьбовое присоединение



1)

Заданное значение под винт с шестигранным отверстием с диапазоном заданного значения 8…20 бар

Регулятор с резьбовым корпусом ·
Нержавеющая сталь WN 1.4408 · Красная латунь
Присоединение

G ½

G ¾

G 1

Внутренняя резьба

G ½

G ¾

G 1

Длина L

65

мм 75

мм 90

мм

Ширина под ключ (SW)

34

мм 34

мм 46

мм

Прибл.вес Красная латунь/нерж.сталь 1.0

кг 1.1

кг 1.5

кг


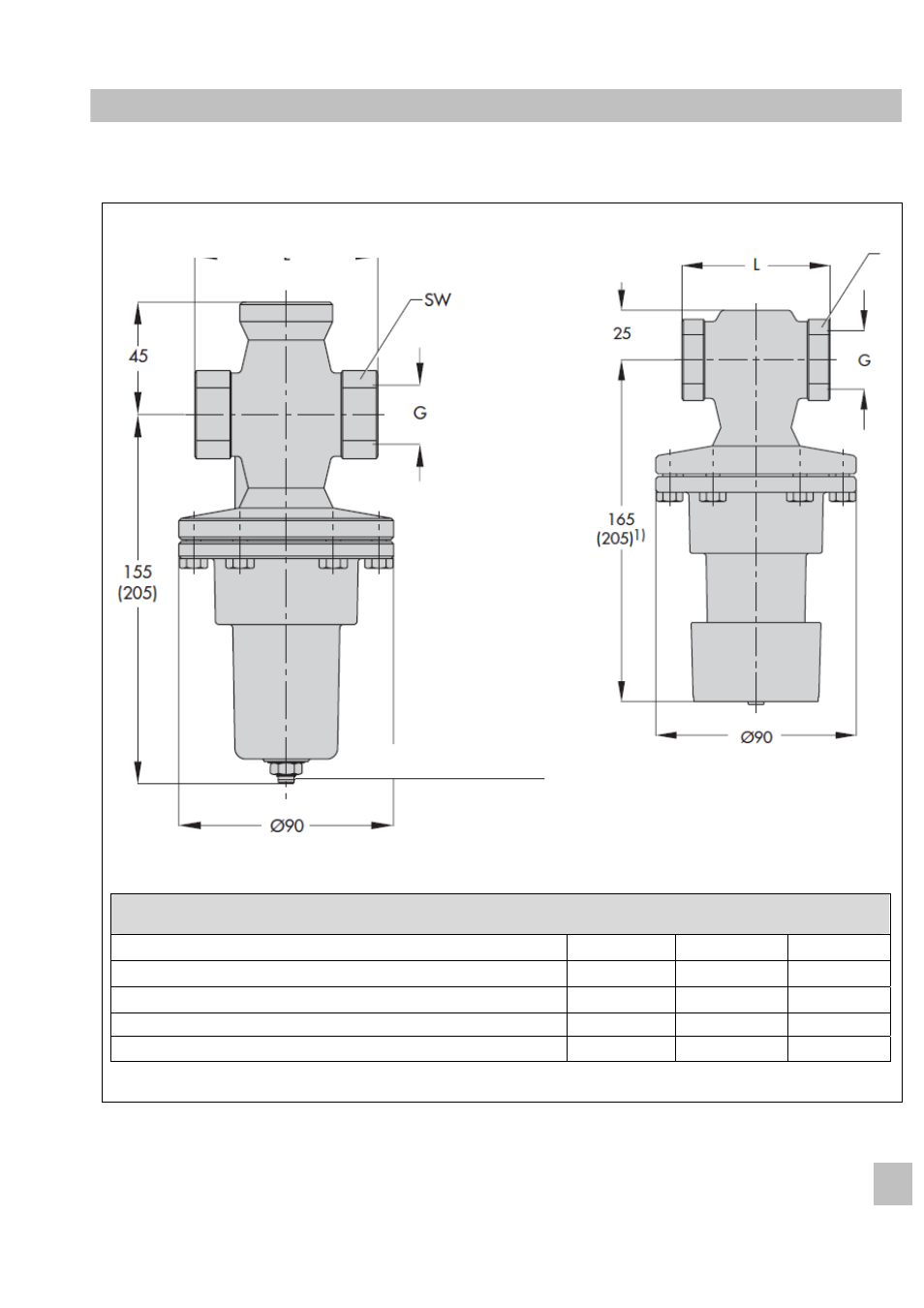

Рис.5 Габариты, регулятор с резьбовым соединением

ЕВ 2626-2 RU


13

Нержавеющая сталь

Красная латунь

Размеры в скобках ()
для диапазона
заданного значения
8…20

бар

Шестигранный
винт под ключ
SW 3
