Samson 44-6 B Перепускной клапан - Инструкция (Страница 14)

Габариты и вес
Фланцевый корпус
Клапан с фланцевым корпусом ·
Нержавеющая сталь WN 1.4408 · Чугун с шаровидным графитом EN-JS1049
Номинальный диаметр
DN 15 DN 25 DN 40 DN 50
Длина L 130 мм 160 мм 200 мм 230 мм
Высота Н1 155 мм 155 мм 245 мм 245 мм
Высота Н2 - - 95 мм 95 мм
Прибл.вес 2.6 кг 4.2 кг 7 кг 8 кг

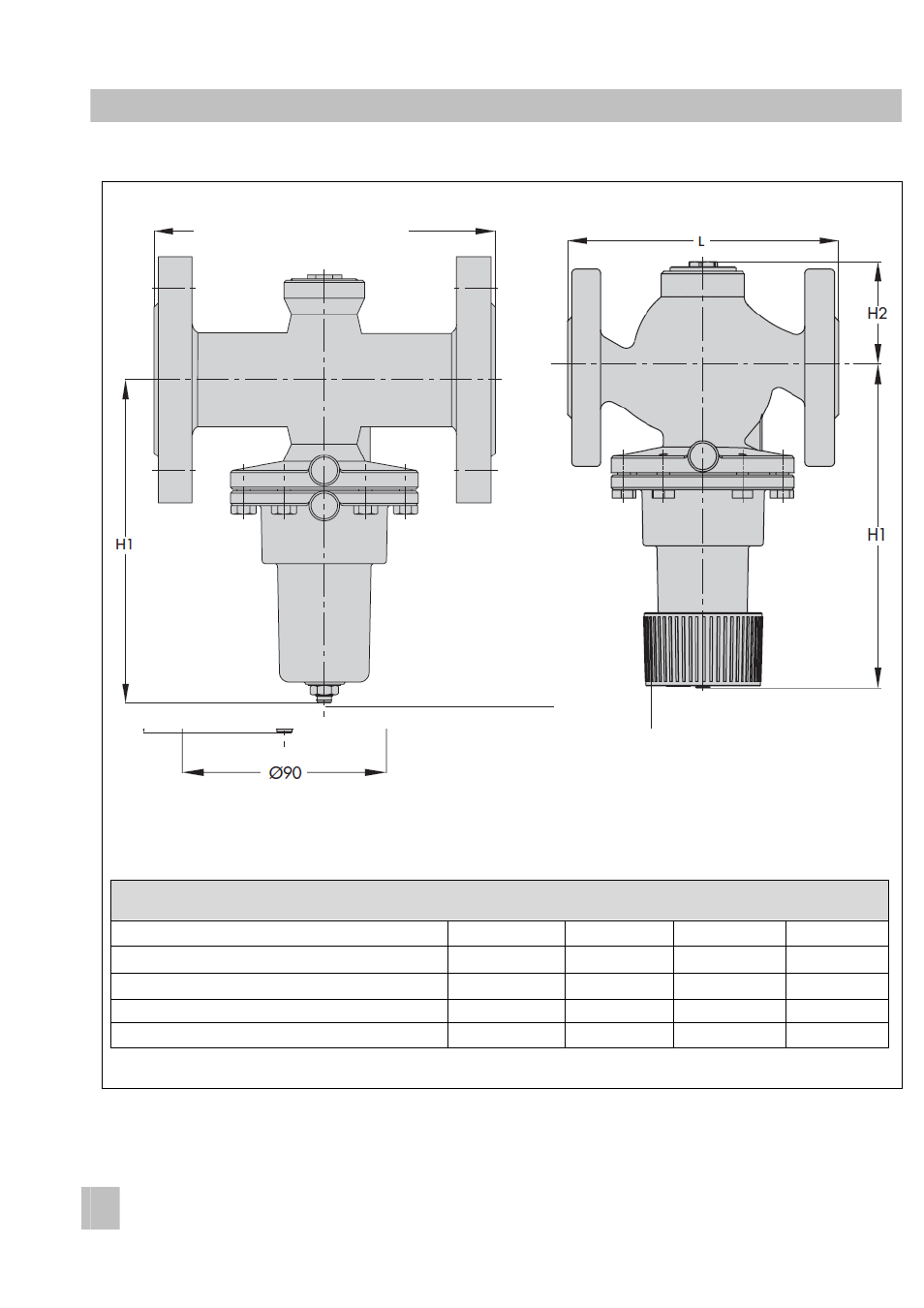

Рис.6 Габариты, регулятор с фланцевым корпусом
14
ЕВ 2626-2 RU
Нержавеющая сталь Красная латунь
Исполнение DN 15 и 25 с
ручным задатчиком DN 40
и 50 и диапазон
заданного значения 8…20
бар с установочным
винтом (винт с
шестигранной головкой
под ключ SW 5)
Винт с
шестигранной
головкой под
ключ SW 3
