Монтаж
Клапан тип 44-6 Исполнение с резьбовым корпусом из красной латуни
1.
Корпус клапана
1.1
Уплотнение корпуса
2
Плунжер
3
Седло
4
Канал управляющего давления
5
Рабочий сильфон
6
Разгрузочный сильфон (не для
диапазона давления 0.2…2 бар со
стандартным плунжером)
7
Установочная пружина
8
Задатчик - рукоятка
9
Задатчик-винт
10
Болт
11
Резьбовой плунжер
11.1
Уплотнительное кольцо
Задатчик
Исполнение из нержавеющей стали или
чугуна с шаровидным графитом (DN 40 и
50)
и диапазон давления 8…20 бар Винт с
шестигранным отверстием под ключ SW
3
или 5 (чугун с шаровидным графитом)

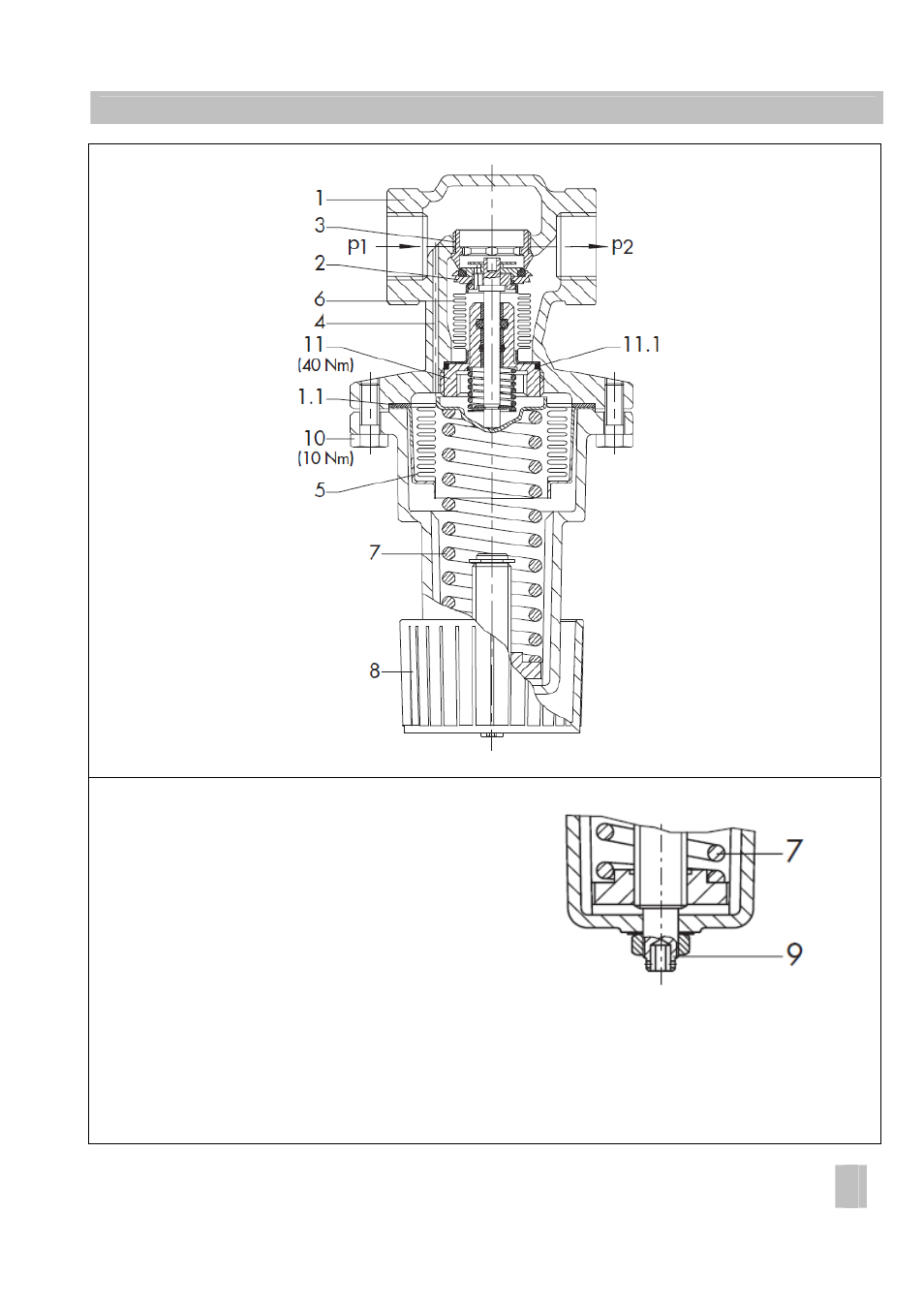

Рис.1 Конструкция и принцип управления, Тип 44-6 В
ЕВ 2626-2 RU
5
Корпус привода
Клапан
