Монтаж на клапан
3.
Монтаж на клапан
Исполнительный привод в зависимости от
конструкции клапана допускает прямой монтаж,
либо монтаж на раме (рис.2).
3.1
Привод тип 5824
3.1.1 Соединение силовым замыканием
1.
Маховичок (2) необходимо поворачивать
против часовой стрелки, чтобы шток привода
втянулся внутрь.
Прямой монтаж
2. Установить привод на соединительную часть
клапана и крепко затянуть накидную гайку (4)
(
момент затяжки 20 Нм).
3.1.2
Соединение геометрическим
замыканием
1.
Установить привод на раме со
стержневым исполнением и крепко
затянуть накидную гайку (4) (момент
затяжки 20 Нм).
2. Установить привод с рамой (15) на
клапан и закрепить гайкой (17) (момент
затяжки не менее 150 Нм).
3.
Подтянуть шток плунжера к штоку
привода, либо выдвинуть шток привода с
помощью маховичка (2).
4.
Установить из комплекта
принадлежностей муфтовые скобы (16) и
крепко затянуть винтами.
Соединение с силовым
замыканием с накидной гайкой,
например, на клапан тип 3222
2.
Маховичок
3. Шток привода
4. Накидная гайка
15. Рама со стерж.
исполнением
16. Муфта
17. Гайка
Монтаж на стержневой раме,
например, на клапан Серии
V2001

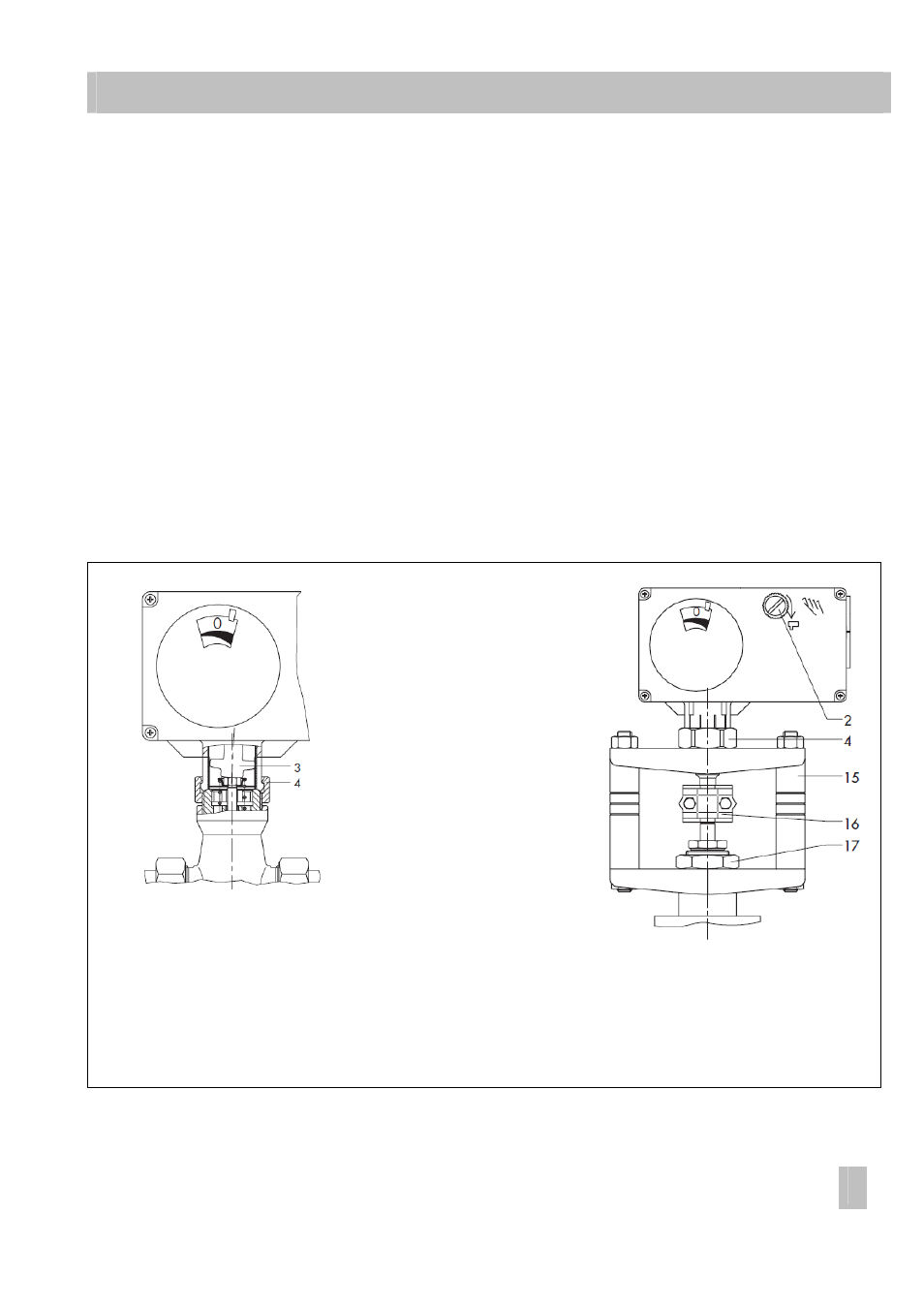

Рис.2 • Монтаж привода на клапан
ЕВ 5824-1 RU 9
