Монтаж на клапан
3.2
Привод тип 5825
3.2.1
Соединение силовым замыканием
Положение безопасности «Шток привода
выдвигается»
Перед
монтажом привода на клапан
необходимо втянуть шток привода. Это можно
сделать как вручную, так и с помощью
электричества. Оба метода описаны ниже.
1.
Отвинтите переднюю крышку привода и
вставьте торцевой шестигранный ключ
размером 4мм в красную установочную
ось.
2. Заведите внутрь шток привода:
с помощью шестигранного ключа,
поворачивая его при этом только против
часовой стрелки и только до того
положения, когда сработает нижний
выключатель
предельного момента
вращения (выключение электродвигателя,
рис.3).
_____________________________________
Внимание!
Дальнейшее вращение ключа сверх
вышеуказанных ограничений приведет к
поломке привода
_____________________________________
3.
Удерживая ключ, соедините накидной
гайкой привод с клапаном (момент затяжки
резьбы 20 Нм). Аккуратно прикрепите
переднюю крышку на место.
Шток привода
Переключатель Переключатель предельного
значения хода
( переключатель момента
вращения включен)

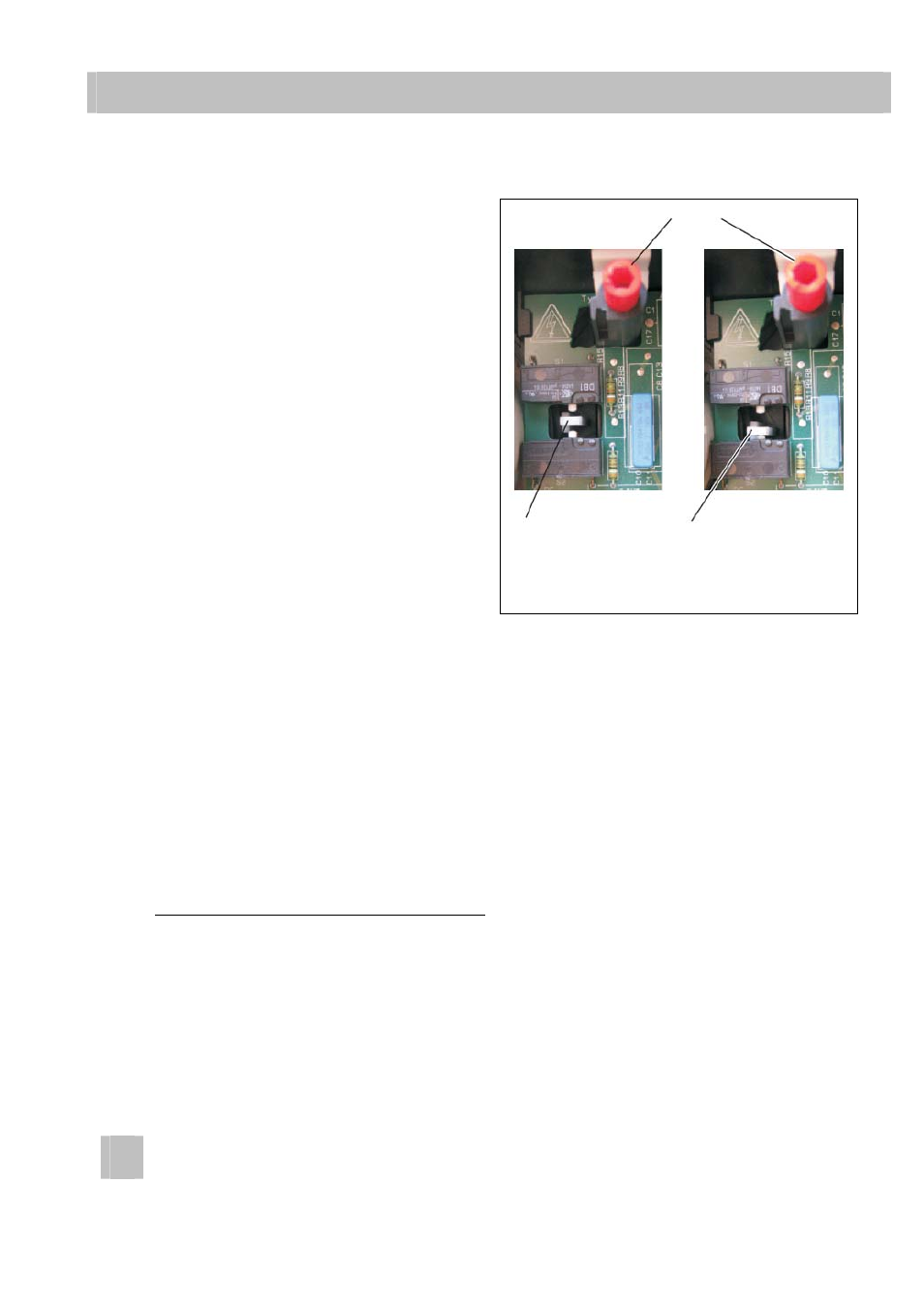

Рис.3 · Переключатель
Втягивание штока привода с помощью
электричества
1.
Отвинтить переднюю крышку
2. Подсоедините электрические провода
согласно рис.5 и аккуратно привинтите
переднюю крышку на место.
3. Введите внутрь шток привода:
Подайте напряжение питания и втяните
шток привода с помощью электричества,
пока он не достигнет предельного
положения (приложить напряжение к
клемме eL относительно клеммы N или с
помощью контроллера).
______________________________________
ПРИМЕЧАНИЕ
Запрещается подавать напряжение на
клеммы eL и aL одновременно!
______________________________________
4.
Соедините накидной гайкой привод с
клапаном (момент затяжки 20 Нм).
10
ЕВ 5824-1 RU
