Конструкция и принцип действия
2. Конструкция и принцип действия
Электрические приводы состоят из
реверсивного синхронного электродвигателя
и передаточного механизма, не требующего
обслуживания.
Синхронный
электродвигатель останавливается
выключателями допустимого вращающего
момента
при достижении конечного
положения или перегрузке.
Усилие электродвигателя передается через
передаточный механизм и кривошипный
диск на шток привода (3). Выдвигаясь, он
давит на шток клапана. При втягивании
штока привода шток клапана следует за ним
за счет возвратной пружины в клапане
(
соединение с силовым замыканием).
Привод и клапан соединяются с помощью
накидной гайки (4).
Тип 5824 без функции безопасности
Данный привод с функцией безопасности
имеет ручной регулятор (2), с помощью
которого регулирующий клапан может
устанавливаться в заданное положение.
Ход и направление движения показаны на
шкале (9).
Тип 5825 с функцией безопасности
Привод с функцией безопасности содержит
пружинный накопитель энергии (8) и
электромагнит. Электромагнит, включенный
в предохранительную цепь, в обесточенном
состоянии прерывает связь привода с
электродвигателем
и освобождает
пружинный накопитель энергии. Благодаря
этому шток привода перемещается в
положение OUT (выдвигается) или IN
(
втягивается).

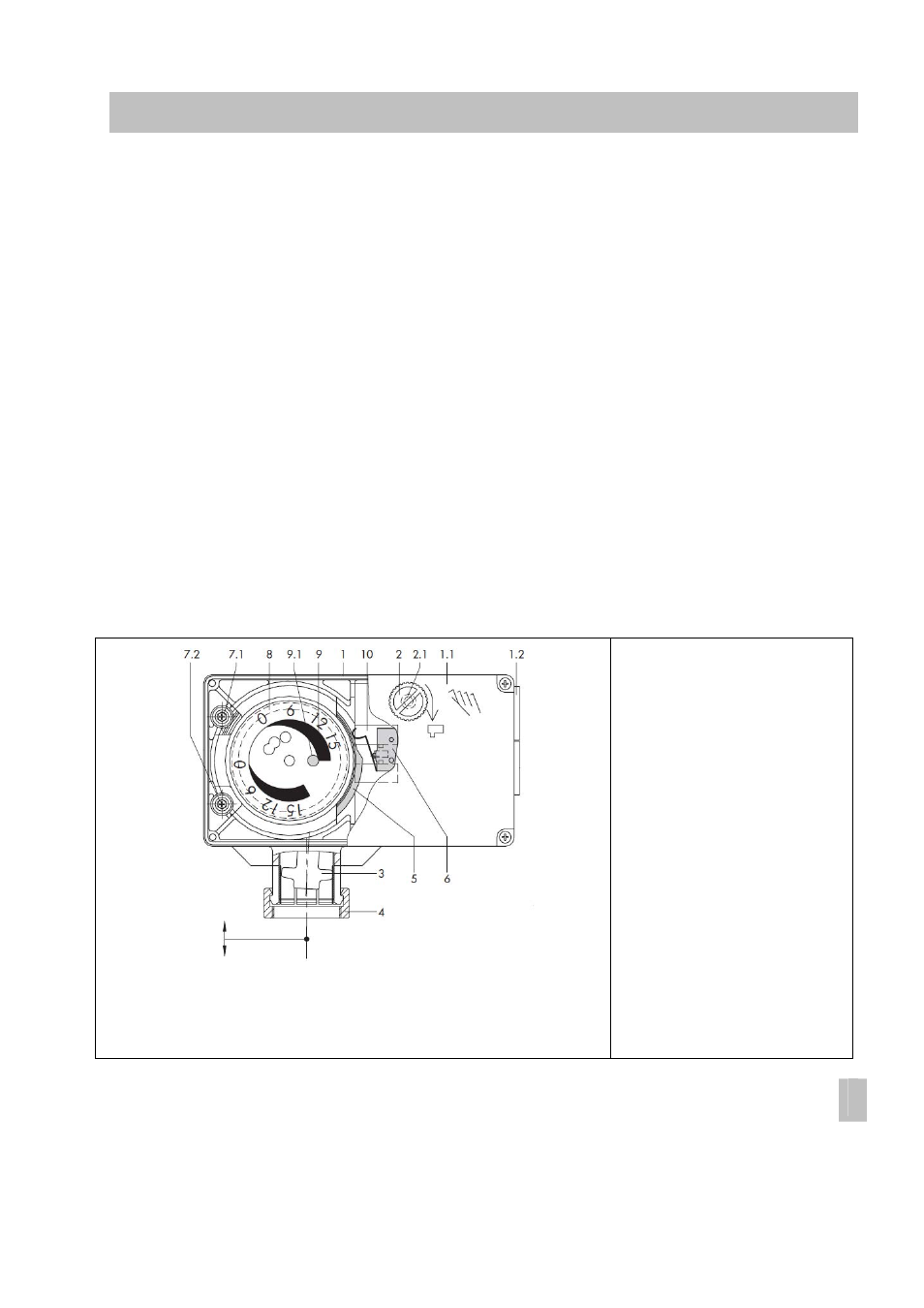

Рис.1 • Привод тип 5824/ 5825 (передняя крышка открыта),
соединение с силовым замыканием
1. Корпус
1.1 Передняя крышка корпуса
1.2 Кабельный ввод
2. Маховичек Тип 5824
2.1 Установочная ось
3. Шток привода
4. Накидная гайка
5. Кулачковый диск
6. Концевой выключатель
7.1 Задатчик концевого контакта
7.2 Задатчик концевого контакта
8. Пружинный аккумулятор, для
типа 5825
9. Шкала индикации хода
9.1 Установочный штифт
10. Концевой выключатель
предельного момента
вращения
ЕВ 5824-1 RU 5
IN
ПРИМЕЧАНИЕ
OUT Запрещается открывать заднюю крышку корпуса!
