Инструкция по эксплуатации Samson 5825 Электрический привод
Страница 14
Ручное управление
5.
Ручное управление
Направление движения и ход отображает
шкала хода (рис.6).

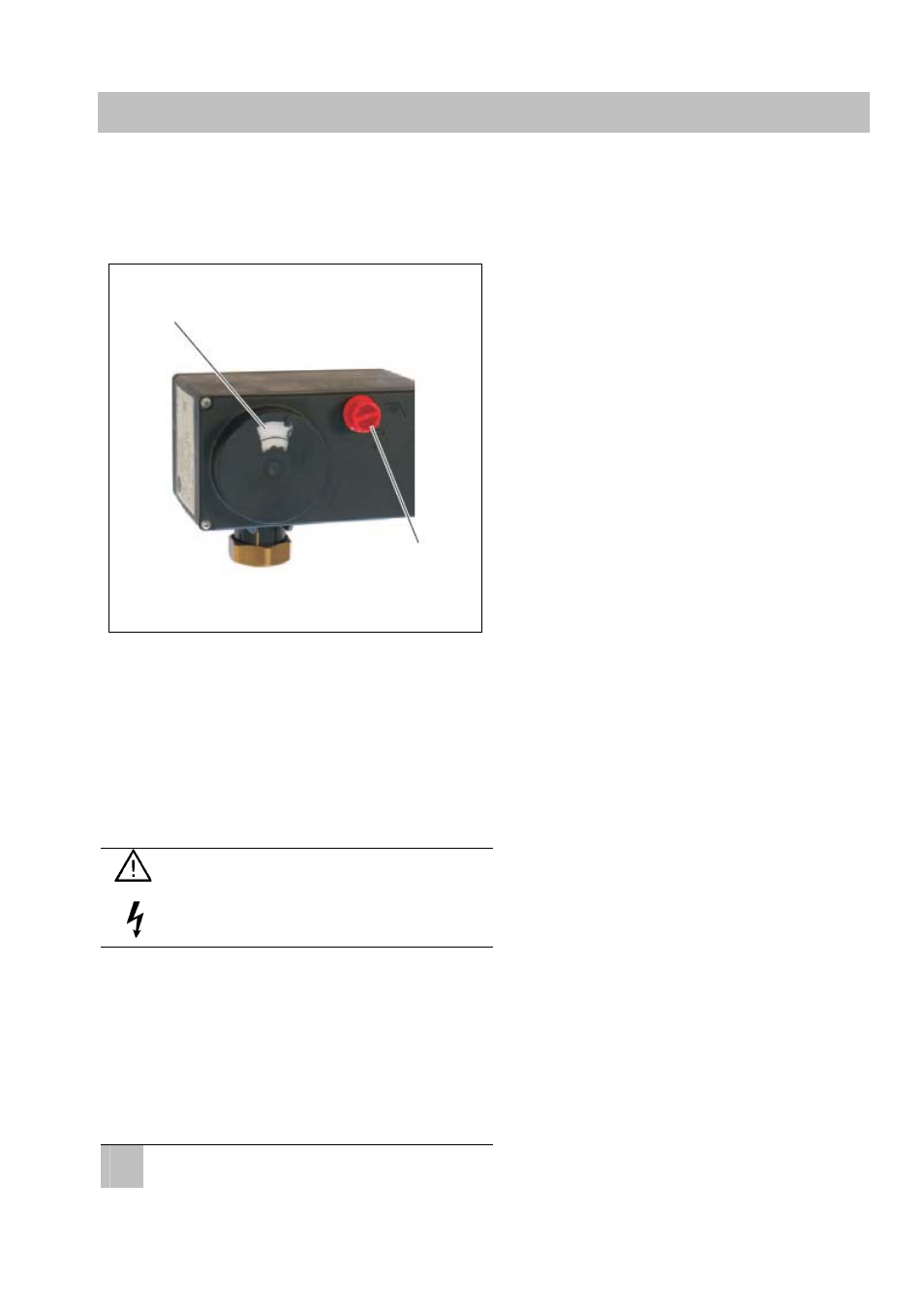

Рис.6 Электрический привод тип 5824
Привод Тип 5824
С помощью маховичка устанавливается
необходимая величина хода (1 мм рабочего
хода соответствует примерно 4 оборотам):
При вращении направо шток привода
выдвигается
При вращении налево – втягивается
Привод Тип 5825
Риск поражения электрическим
током!
1.
Отвинтите переднюю крышку привода и
вставьте торцевой шестигранный ключ
размером 4мм в красную установочную
ось.
2.
Поверните шестигранный ключ: для
исполнения с положением безопасности
«
Шток выдвигается» - только против
часовой стрелки. Для исполнения с
положением
безопасности
«
Шток
втягивается» - по часовой стрелке.
3.
Поворачивайте его при этом только до
того
положения,
когда
сработает
выключатель
предельного
момента
вращения
(
выключение
синхронного
электродвигателя).
___________________________________
Внимание!
Дальнейшее вращение ключа сверх
вышеуказанных ограничений приведет
к поломке привода
___________________________________
После предохранительного отключения
магнита самоблокировка отсутствует, и
пружинный аккумулятор передвигает
шток
привода
в
положение
безопасности.
3.
Снимите ключ и аккуратно прикрутите
переднюю крышку корпуса обратно.
14
ЕВ 5824-1 RU
Маховичок
только тип 5824
Установка шкалы хода
