Ограничение
снизу
(шток
привода
выдвигается):
Ослабить контргайку (34) и отвинтить
колпак (33).
Ослабить контргайку (31) и установить
гайкой (32) необходимое ограничение.
Снова затянуть контргайку (31).
Ограничение
сверху
(шток
привода
втягивается):
Ослабить контргайку (34) и установите
колпак (33) на требующееся ограничение
хода. Снова затянуть контргайку (34).

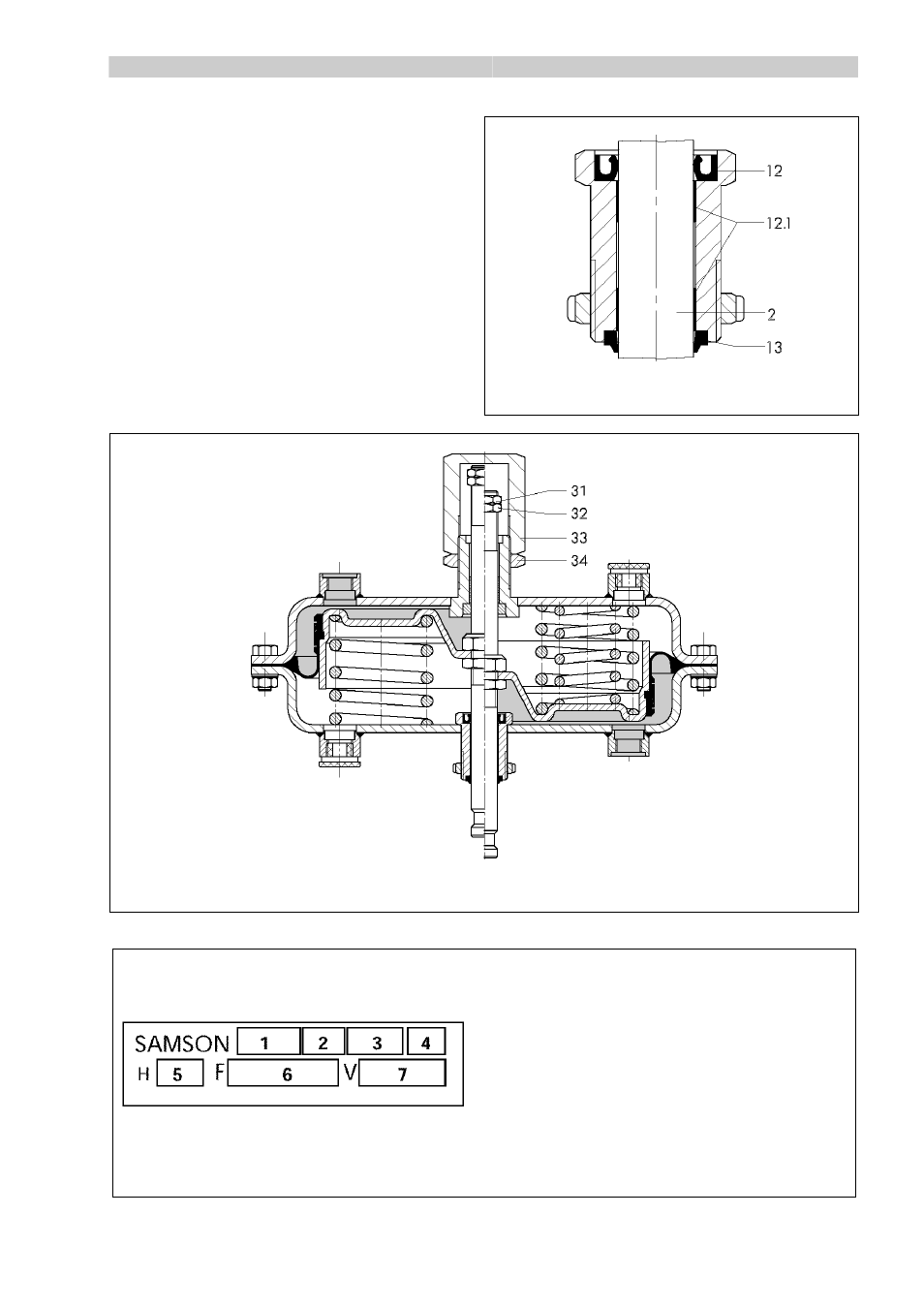

Рис.5 • Уплотнение
Рис.6 • Ограничение рабочего хода
Описание типового шильдика
1 Обозначение типа
2 Индекс изменений
3 Эффективная площадь
4 Направление действия (положение
безопасности): FA – шток выдвигается;
FE – втягивается
5 Ход
6 Номин. диапазон сигналов (ход пружин)
7 Номин. диапазон сигналов с предварительно
напряженными пружинами
Рис.7 • Типовой шильдик привода тип 3271
