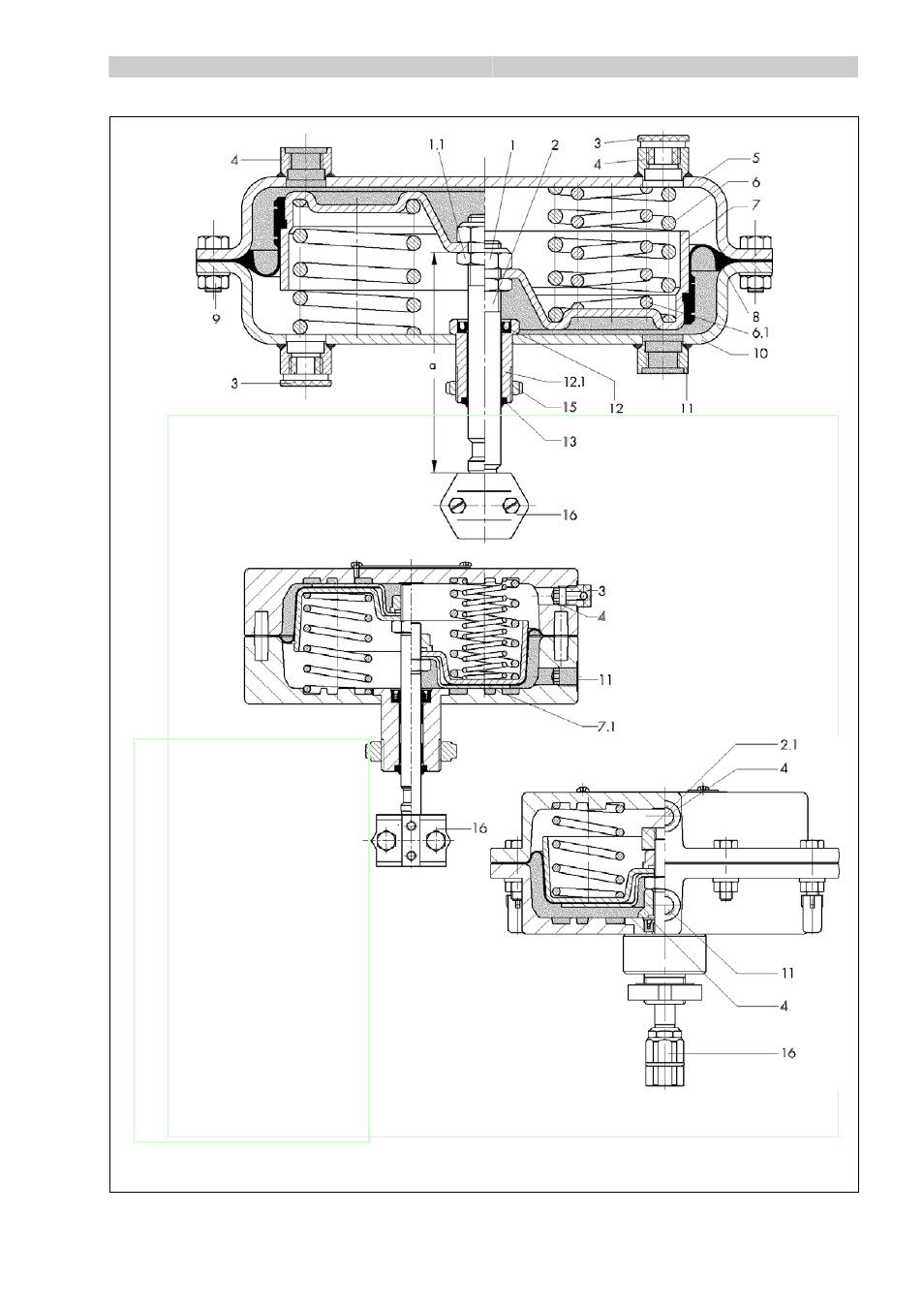

Рис. 2 • Привод в сечениях
слева справа
шток привода втягивается шток привода выдвигается
Рис. 2.1 • привод тип 3271
Рис. 2.2 • тип 3271-5
для конструктивного
ряда 240
Рис. 2.3 • тип 3271-5
для микроклапана
1. Гайка
1.1 Гайка
2. Шток привода
2.1 Гайка
2.2 Втулка
3. Заглушка сброса воздуха
4. Подключение управляющего
давления
5. Верхняя крышка мембраны
6. Пружины
6.1 Дополнительные пружины
7. Тарелка мембраны
7.1 Листовая мембрана
8. Мембрана
9. Винты и гайки
10. Нижняя крышка мембраны
11. Подключение управляющего
давления
12. Уплотнительное кольцо
12.1 Муфта скольжения
13 Очищающая манжета
(сальник, Abstreifer)
14 Кольцевая гайка
15 Соединительная муфта
