Стр. 4 EB 8310/8312 RU
В конструкциях с дополнительным ручным
дублером после освобождения арретира
шток привода можно перестанавливать с
помощью шпинделя.
При
боковом расположении колеса
ручного дублера перестановка
осуществляется посредством конусного
или шнекового (червячного?) редуктора.
2 Монтаж и демонтаж привода на
регулирующем клапане
Для выполнения этих операций см.
инструкцию по монтажу и эксплуатации
соответствующего прибора.
3 Обслуживание
Внимание!
Допускается подача
управляющего давления только со
стороны мембраны, противоположной
установленным возвратным пружинам.
Для безотказной эксплуатации привода
важно, чтобы пробка сброса воздуха (3) не
была закупорена.
В конструкциях с ручным дублером важно
учесть то обстоятельство, что при
пневматическом управлении привода для
обеспечения свободного хода штока
конуса колесо ручного управления должно
находиться в «нейтральном положении»
(рис. 4).
Паз в
штифте для
нейтральной
позиции
Указатель и
насечка для
нейтральной
позиции
Конструкция с колесом
ручного управления
2. Шток привода
3. Заглушка сброса воздуха
4. Подключение управляющего давления
5. Верхняя крышка мембраны
6. Пружины
6.1 Дополнительные пружины
7. Тарелка мембраны
8. Мембрана
10. Нижняя крышка мембраны
11. Подключение управляющего давления

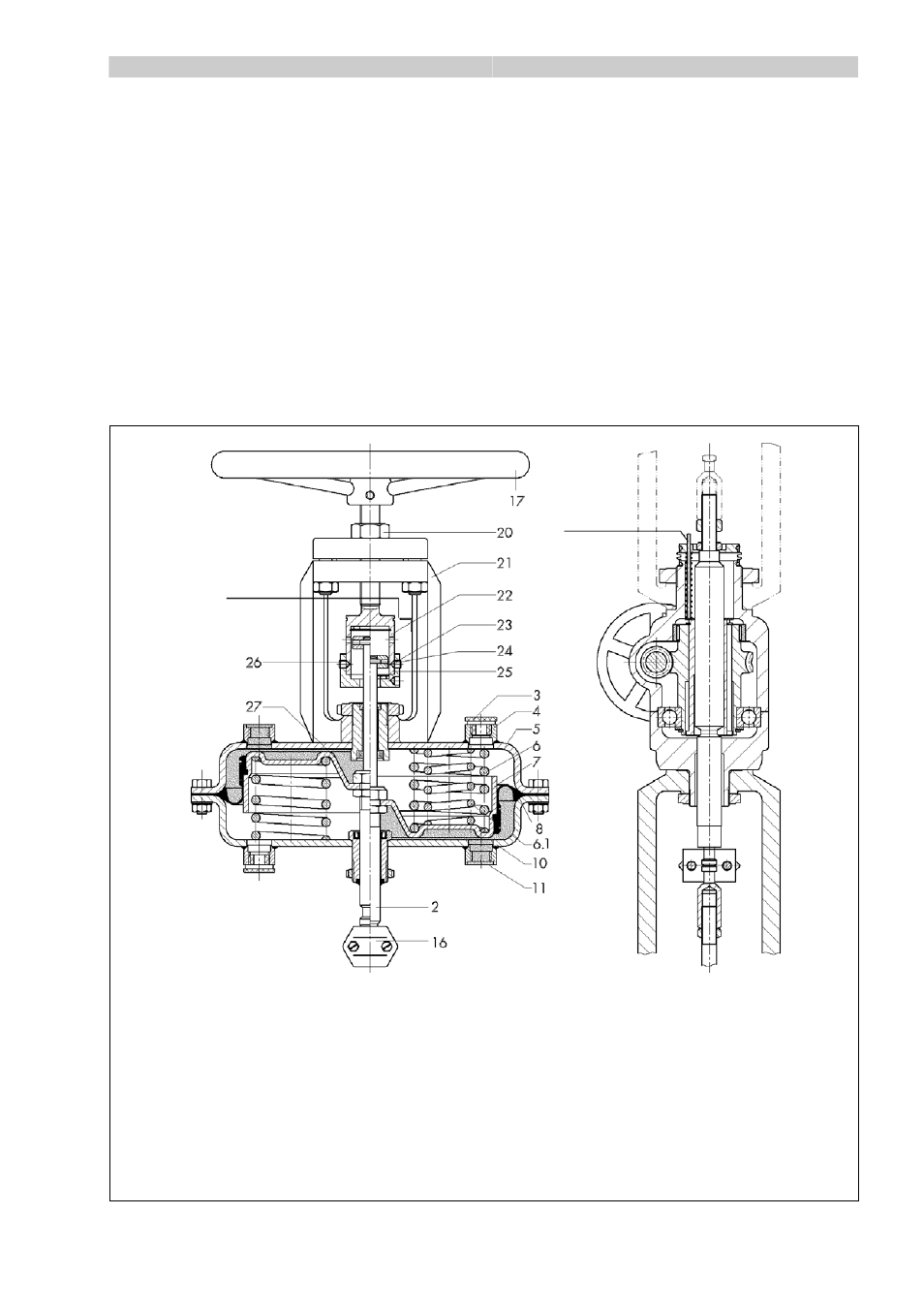

Рис.4 • Чертежи сечений
16. Муфта
17. Ручное колесо
20. Контргайка
21. Фланцевая часть
22. Муфта
23. Прижимная гильза
24. Кольцо
25. Накидная гайка
26. Штифтовой винт
27. Шпиндель с гайкой
28. Кольцевая гайка Конструкция с боковым
ручным колесом
