ПОДКЛЮЧЕНИЕ К ВЫЧИСЛИТЕЛЬНОЙ СЕТИ
Устройство EE500 поддерживает режим дистанционной администрации с компьютерной рабочей станции Endura. Устройство EE500
совместимо со всеми устройствами Endura, кроме SM5000 и NSM5200. Чтобы предотвратить возможные сетевые конфликты, перед
установкой устройства EE500 следует проконсультироваться с администратором вашей сети.
Для соединения устройства EE500 с сетью Endura следует использовать левый порт адаптера сети Gigabit Ethernet . Это
требуется для работы системы Endura.
ПРИМЕЧАНИЕ. Для получения оптимальных результатов систему Endura всегда следует реализовывать на базе сети 1000Base-T.
Сеть по стандарту 100Base-T не обеспечит требуемую пропускную способность при передаче данных, кроме тех случаев, когда
система Endura является очень небольшой и базируется на отдельной компьютерной сети.
Подсоединение устройства EE500 к сети Endura с коммутатором Gigabit Ethernet производится в следующем порядке:
1. Подсоедините один конец кабеля с неэкранированной витой парой (UТР) к левому сетевому разъему на задней панели
устройства EE500. Используйте стандартный кабель UTP категории 5е (или лучше) с разъемами RJ-45.

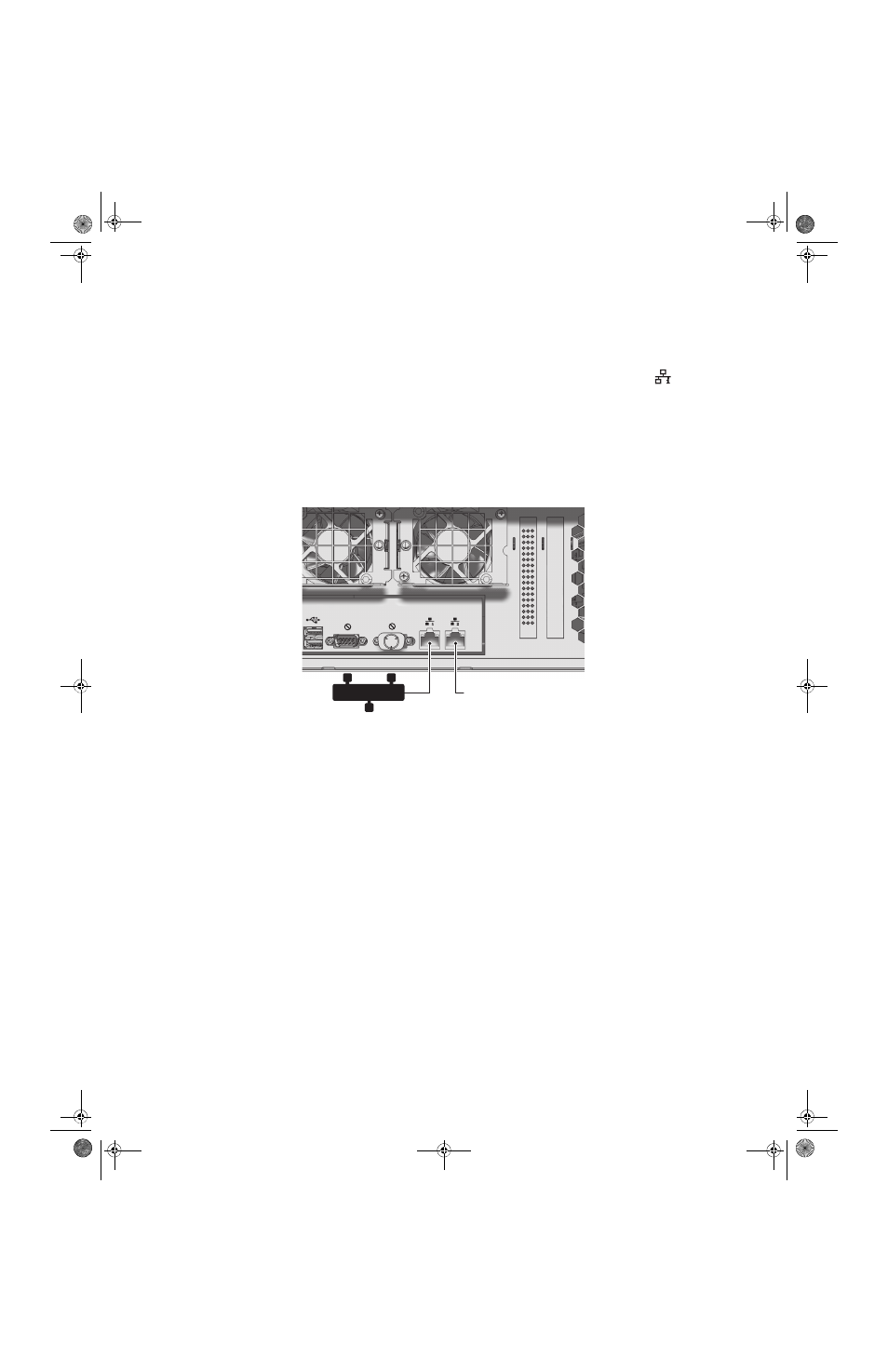

Рис. 21. Подсоединение сетевого кабеля
2. Подключите другой конец кабеля UTP к имеющемуся порту коммутатора Gigabit Ethernet, который отвечает минимальным
требованиям к коммутации, описанным в руководстве по проектированию сетей Endura.
Сетевой разъем на задней панели снабжен двумя индикаторами. Левый индикатор светится оранжевым цветом при наличии
хорошего соединения между устройством EE500 и включенным коммутатором сети Gigabit Ethernet. Если этот индикатор не
светится, то следует проверить кабель и коммутатор. Не обращайте внимания на правый индикатор, который отображает
активность сети.
