13. Установите скобу для укладки кабелей на заднюю панель устройства в следующем порядке:

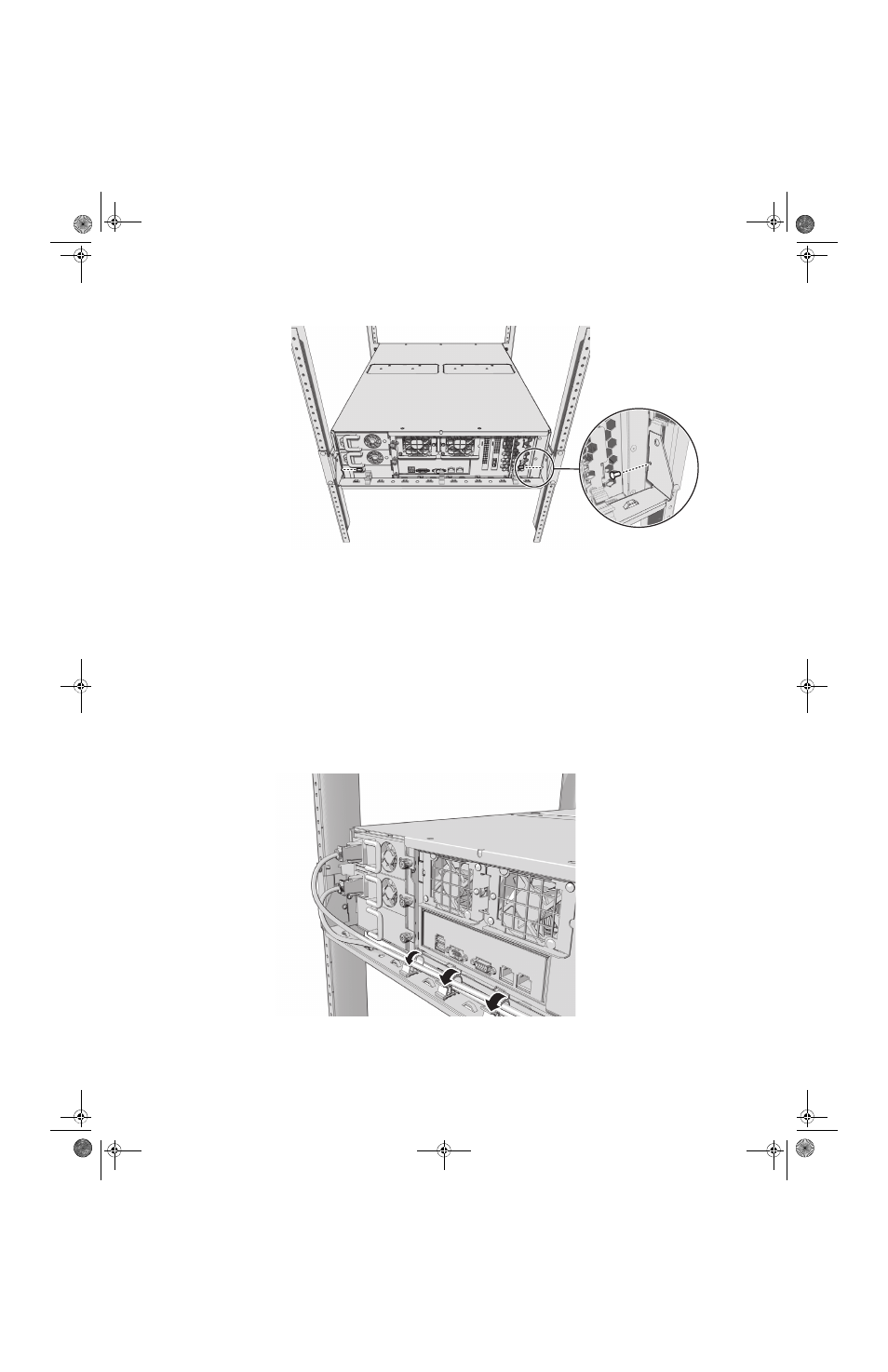

Рис. 16. Прикрепление скобы для укладки кабеля
a.
Установите скобу так, чтобы совместить отверстия под винты, предусмотренные на устройстве и в скобе.
b.
Вставьте два винта 6-32 x 0,25" с крестообразным шлицем и цилиндрической скругленной головкой (прилагаются) в
отверстия под винты, находящиеся с обеих сторон устройства.
c.
Затяните оба винта.
d.
Прикрепите три кабельных зажима (прилагаются) к скобе для укладки кабеля.
14. Проведите шнуры питания устройства EE500 вдоль скобы для укладки кабеля и закрепите их кабельными зажимами.
Для связывания всех шнуров также можно использовать кабельные стяжки (не прилагаются) (см. рис. 17).
Четыре дублированных вентилятора размещены в верхней средней части устройства. Если устройство потребуется выдвигать
для замены вентилятора, то необходимо соблюдать следующие требования:
•
необходимо обеспечить достаточную длину всех кабелей, чтобы предотвратить их отсоединение.
•
все кабели должны быть связаны в пучки и проведены по соответствующей скобе для укладки кабеля.
Рис. 17. Связывание шнуров питания
